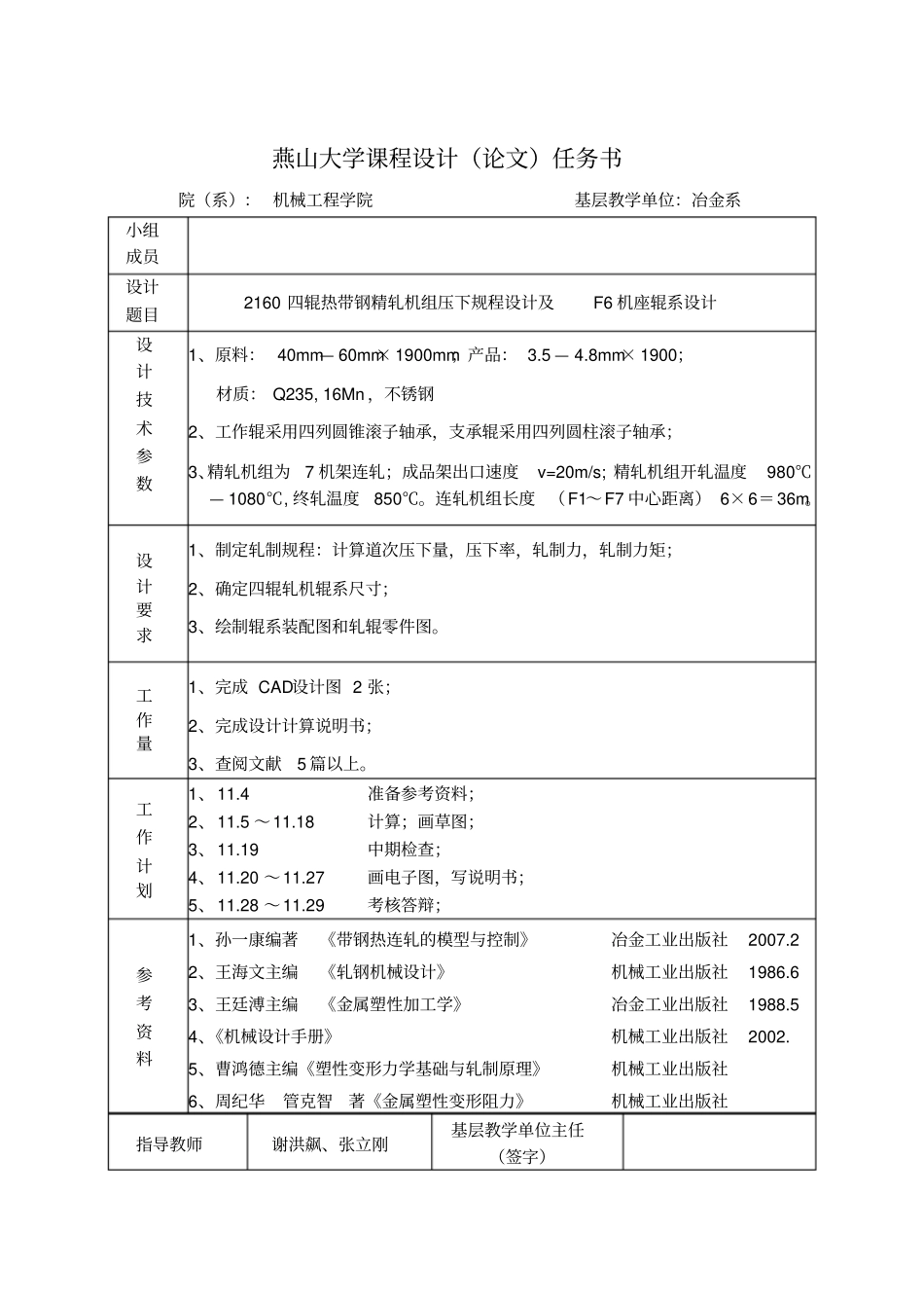

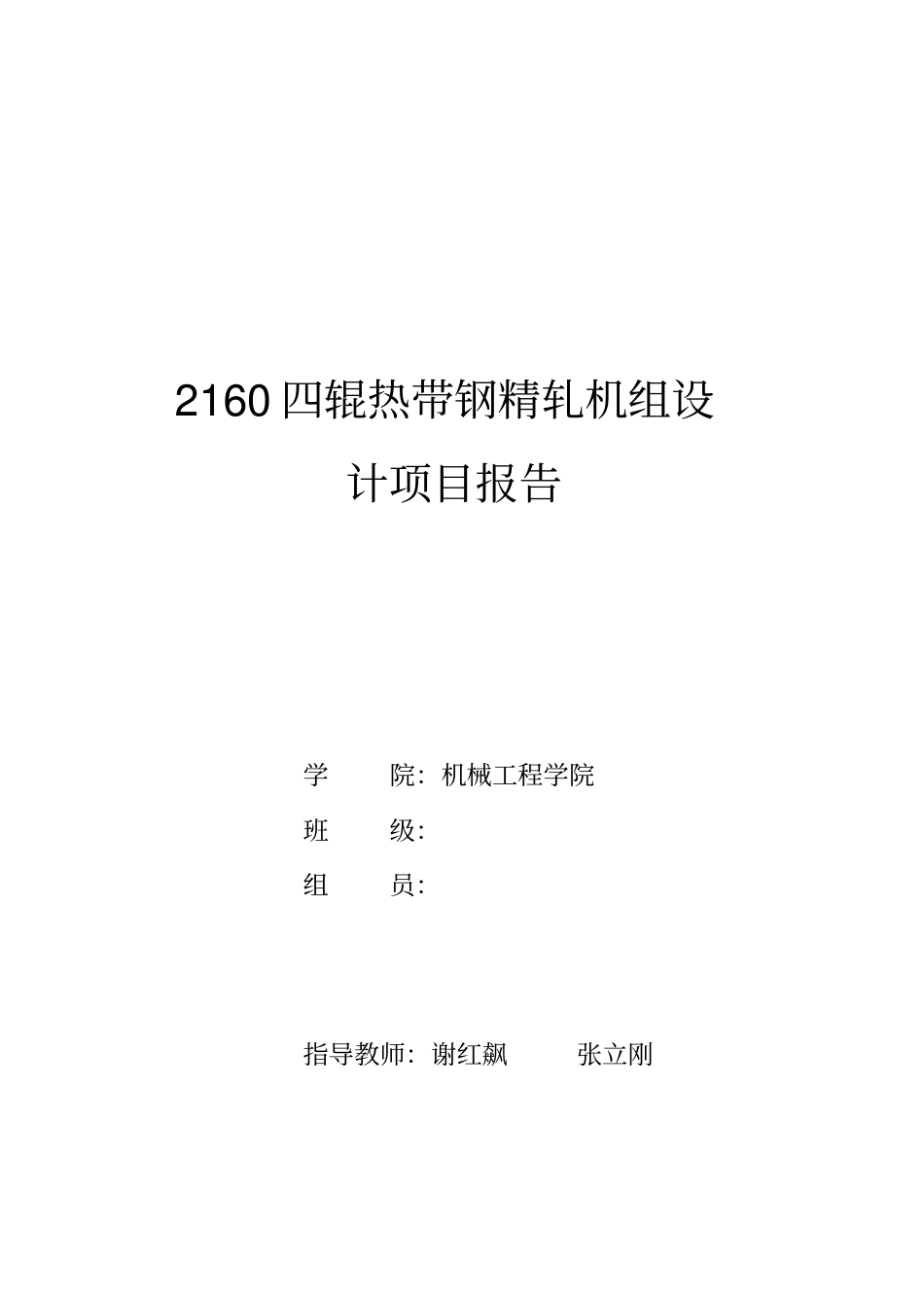

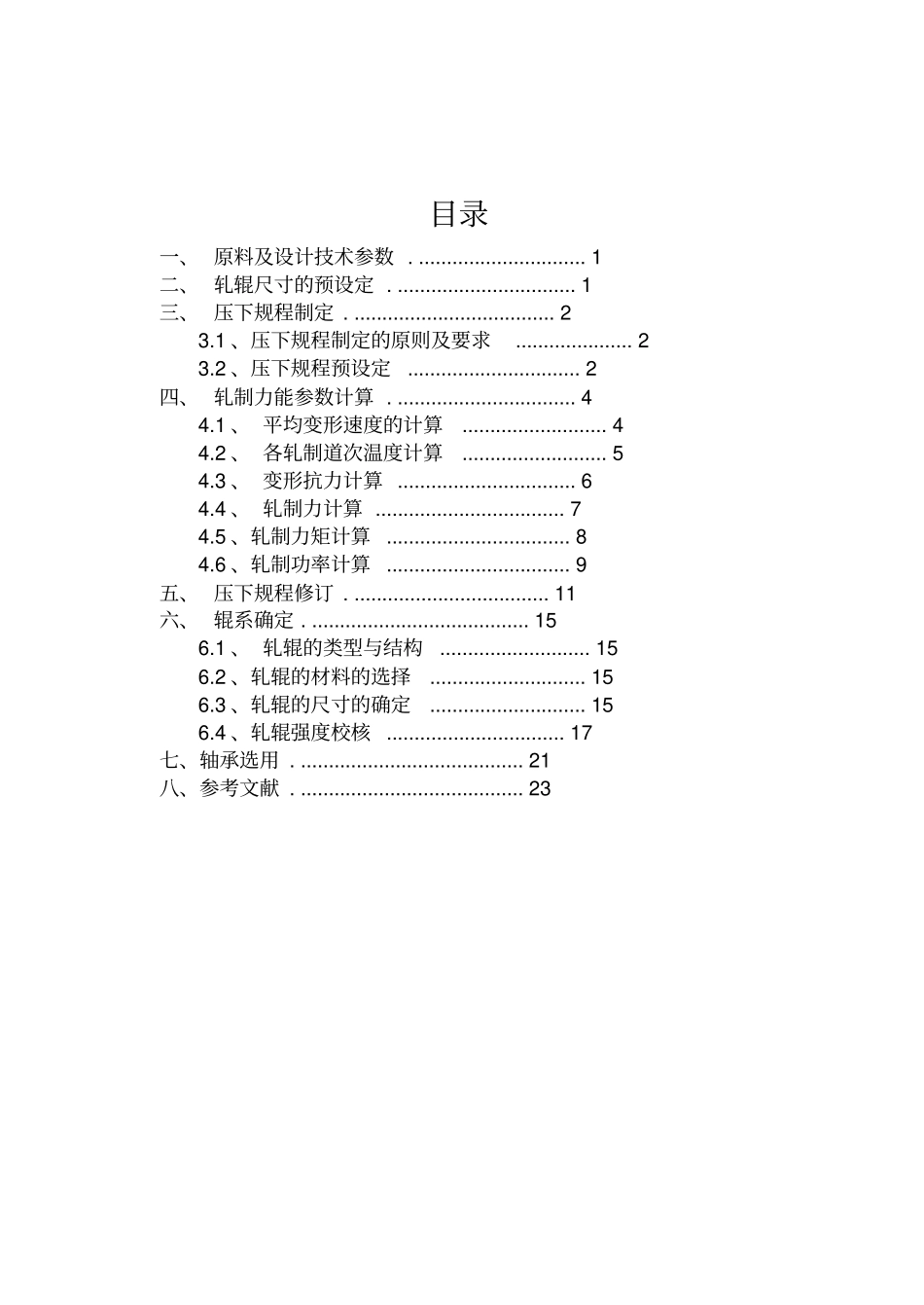

2160 四辊热带钢精轧机组设计项目报告学院：机械工程学院班级：组员：指导教师：谢红飙张立刚燕山大学课程设计（论文）任务书院（系）： 机械工程学院基层教学单位：冶金系小组成员设计题目2160 四辊热带钢精轧机组压下规程设计及F6 机座辊系设计设计技术参数1、原料： 40mm— 60mm× 1900mm；产品： 3.5 — 4.8mm× 1900；材质： Q235, 16Mn ，不锈钢2、工作辊采用四列圆锥滚子轴承，支承辊采用四列圆柱滚子轴承；3、精轧机组为7 机架连轧；成品架出口速度v=20m/s; 精轧机组开轧温度980℃— 1080℃, 终轧温度850℃。连轧机组长度 （F1～F7 中心距离） 6×6＝36m。设计要求1、制定轧制规程：计算道次压下量，压下率，轧制力，轧制力矩；2、确定四辊轧机辊系尺寸；3、绘制辊系装配图和轧辊零件图。工作量1、完成 CAD设计图 2 张；2、完成设计计算说明书；3、查阅文献5 篇以上。工作计划1、11.4 准备参考资料；2、11.5 ～11.18 计算；画草图；3、11.19 中期检查；4、11.20 ～11.27 画电子图，写说明书；5、11.28 ～11.29 考核答辩；参考资料1、孙一康编著《带钢热连轧的模型与控制》冶金工业出版社 2007.2 2、王海文主编《轧钢机械设计》机械工业出版社 1986.6 3、王廷溥主编《金属塑性加工学》冶金工业出版社 1988.5 4、《机械设计手册》机械工业出版社 2002. 5、曹鸿德主编《塑性变形力学基础与轧制原理》机械工业出版社6、周纪华管克智著《金属塑性变形阻力》机械工业出版社指导教师谢洪飙、张立刚基层教学单位主任（签字）目录一、 原料及设计技术参数 . .............................. 1 二、 轧辊尺寸的预设定 . ................................ 1 三、 压下规程制定 . .................................... 2 3.1 、压下规程制定的原则及要求..................... 2 3.2 、压下规程预设定............................... 2 四、 轧制力能参数计算 . ................................ 4 4.1 、 平均变形速度的计算.......................... 4 4.2 、 各轧制道次温度计算.......................... 5 4.3 、 变形抗力计算 ................................ 6 4.4 、 轧制力计算 .................................. 7 4.5 、轧制力矩计算 ................................. 8 4.6 、轧制功率计算 ................................. ...
