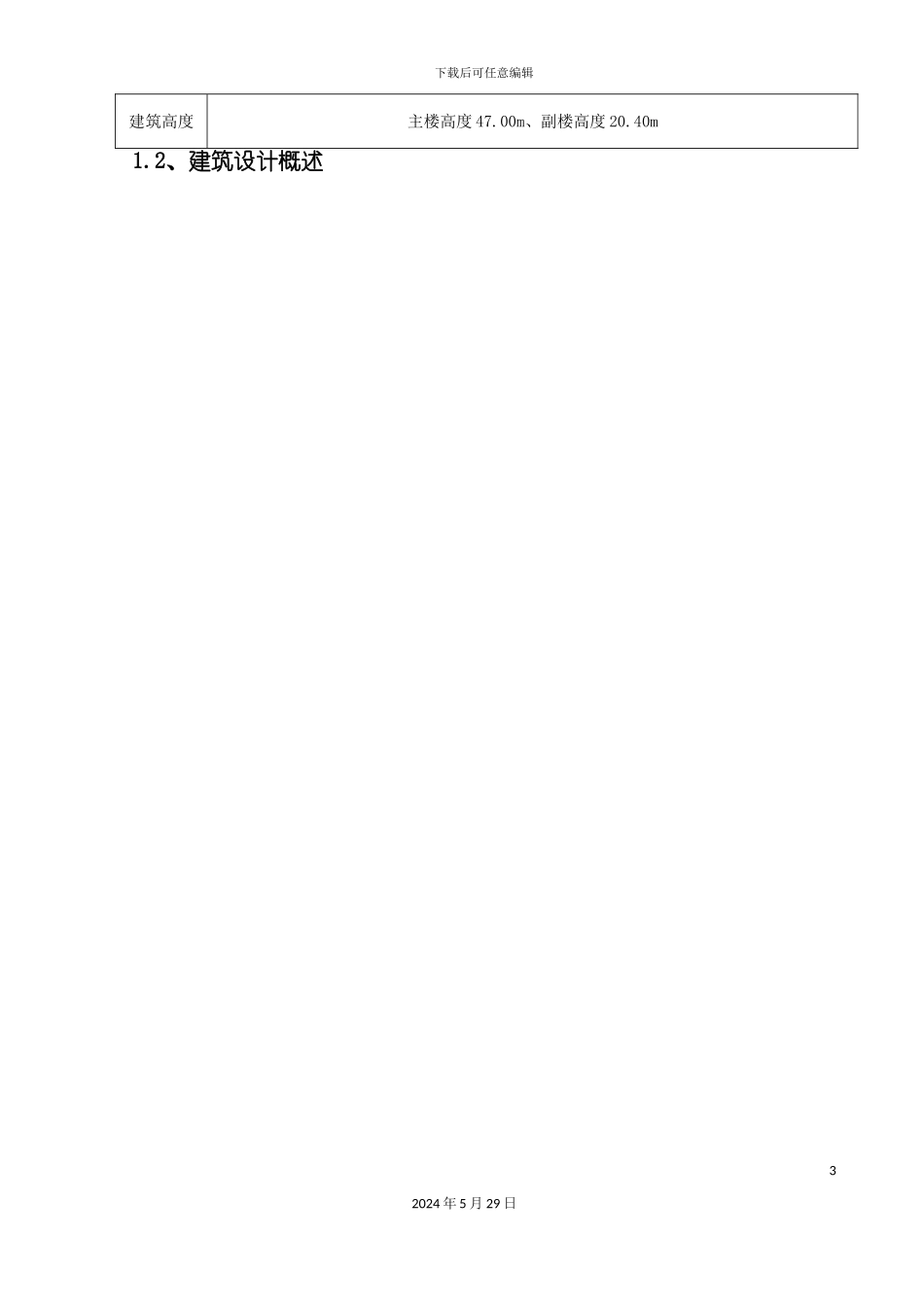

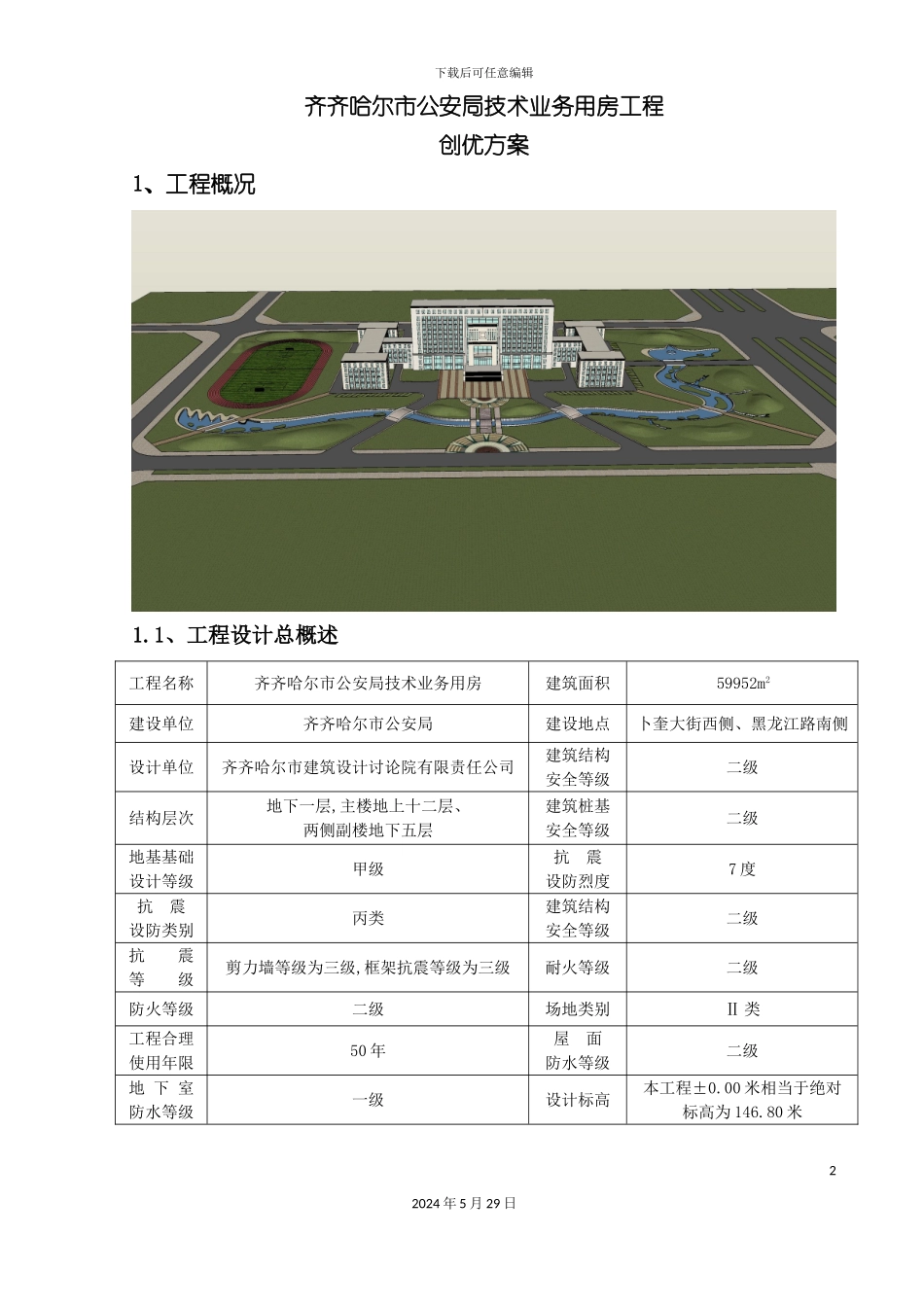

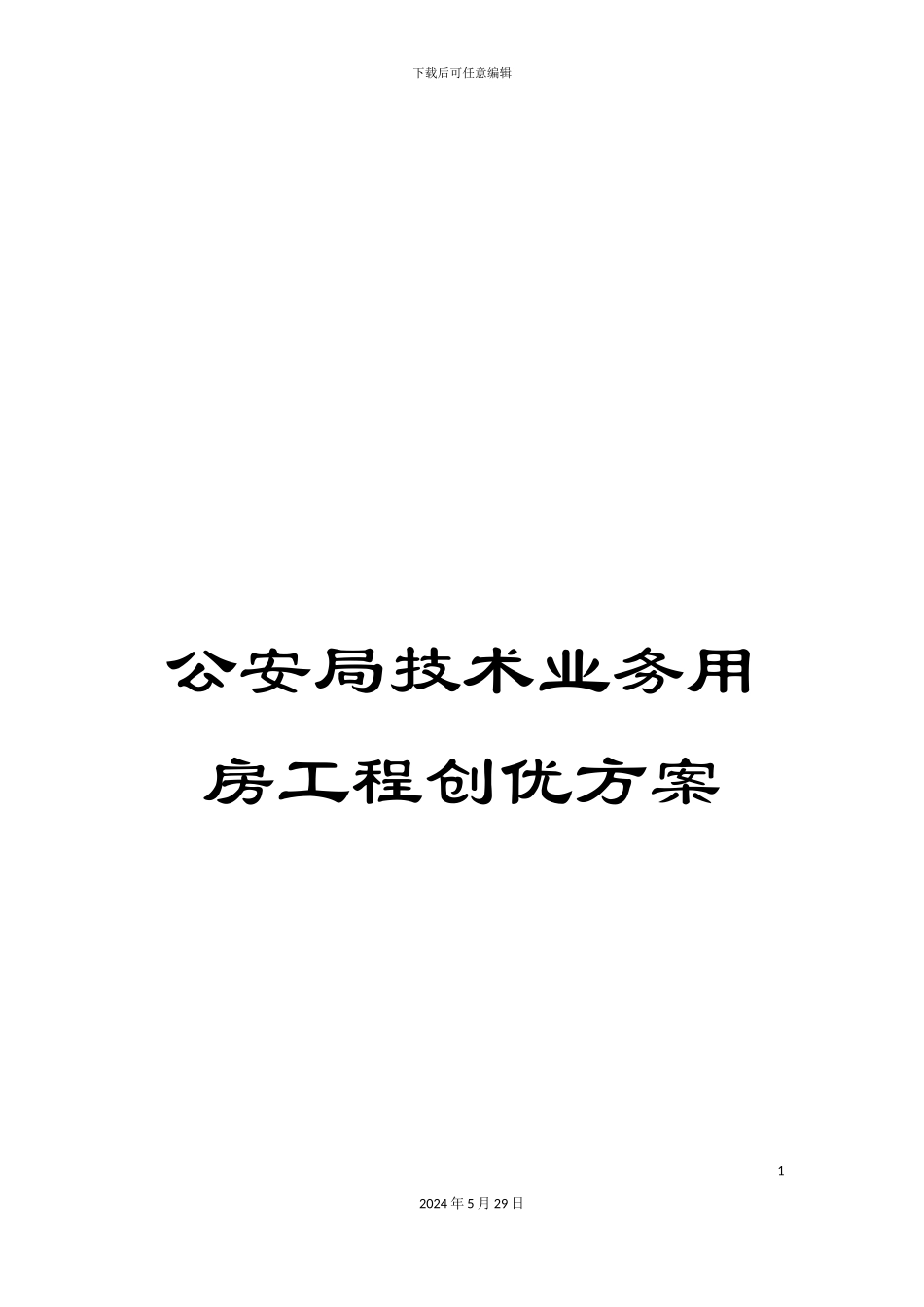

下载后可任意编辑公安局技术业务用房工程创优方案12024 年 5 月 29 日下载后可任意编辑齐齐哈尔市公安局技术业务用房工程创优方案1、工程概况1.1、工程设计总概述工程名称齐齐哈尔市公安局技术业务用房建筑面积59952m2建设单位齐齐哈尔市公安局建设地点卜奎大街西侧、黑龙江路南侧设计单位齐齐哈尔市建筑设计讨论院有限责任公司建筑结构安全等级二级结构层次地下一层,主楼地上十二层、两侧副楼地下五层建筑桩基安全等级二级地基基础设计等级甲级抗 震设防烈度7 度抗 震设防类别丙类建筑结构安全等级二级抗 震等 级剪力墙等级为三级,框架抗震等级为三级耐火等级二级防火等级二级场地类别Ⅱ 类工程合理使用年限50 年屋 面防水等级二级地 下 室防水等级一级设计标高本工程±0.00 米相当于绝对标高为 146.80 米22024 年 5 月 29 日下载后可任意编辑建筑高度主楼高度 47.00m、副楼高度 20.40m1.2、建筑设计概述32024 年 5 月 29 日下载后可任意编辑1.3、结构设计概述42024 年 5 月 29 日平面形状本工程平面形状呈”工”字矩形平面尺寸本工程(1)～(33)轴方向为 203.00m,(A)～(Y)轴方向为 91.00m建筑层高地下室层高为 3800mm,1～2 层高为 4500mm,3～11 层高为 3800mm,12 层高为 4200mm楼层功能布设地下一层为地下车库、询问室、厨房、及设备用房等,一层为档案库、外事户政大厅、信访大厅、食堂及交警执罚大厅等,二～十二层为系统办公用房、专业技术用房、办公室等。装饰装修楼地面主要设计有:砼楼地面、石材楼地面、块料楼地面等。内墙面主要设计有:一般抹灰、涂料饰面、块料饰面等。天 棚主要设计有:涂料面层、矿棉板吊顶外 墙主要设计有:100 厚岩棉板保温、干挂石材、幕墙等。门 窗主要设计有:不锈钢双玻保温外门、白色单框三玻铝合金窗、甲级防火门、乙级防火门、木质夹板门。玻璃使用设计符合<建筑安全玻璃管理规定>的要求,面积大于 1.5m2的窗玻璃和落地玻璃门窗采纳安全玻璃。屋 面屋面设计为:屋面为 4mm 厚 SBS 改性沥青防水卷、,40 厚 C20 砼钢性防水层,保温层采纳 100 厚挤塑聚苯乙烯保温板铺贴,找坡层为水泥珍珠岩(最薄处 30mm),隔气层为 3mm 厚 SBS 改性沥青防水卷材。工程防水地下室防水等级为Ⅱ级。车库地下室底板为 C30、S8、墙板采纳 C40、S8 结构抗渗自防水混凝土(内掺 UEA 砼微膨胀剂),后浇带采纳 C35、 C40、S10 微膨胀混凝土;底板、墙板水平施工缝采纳 BW-S9...
