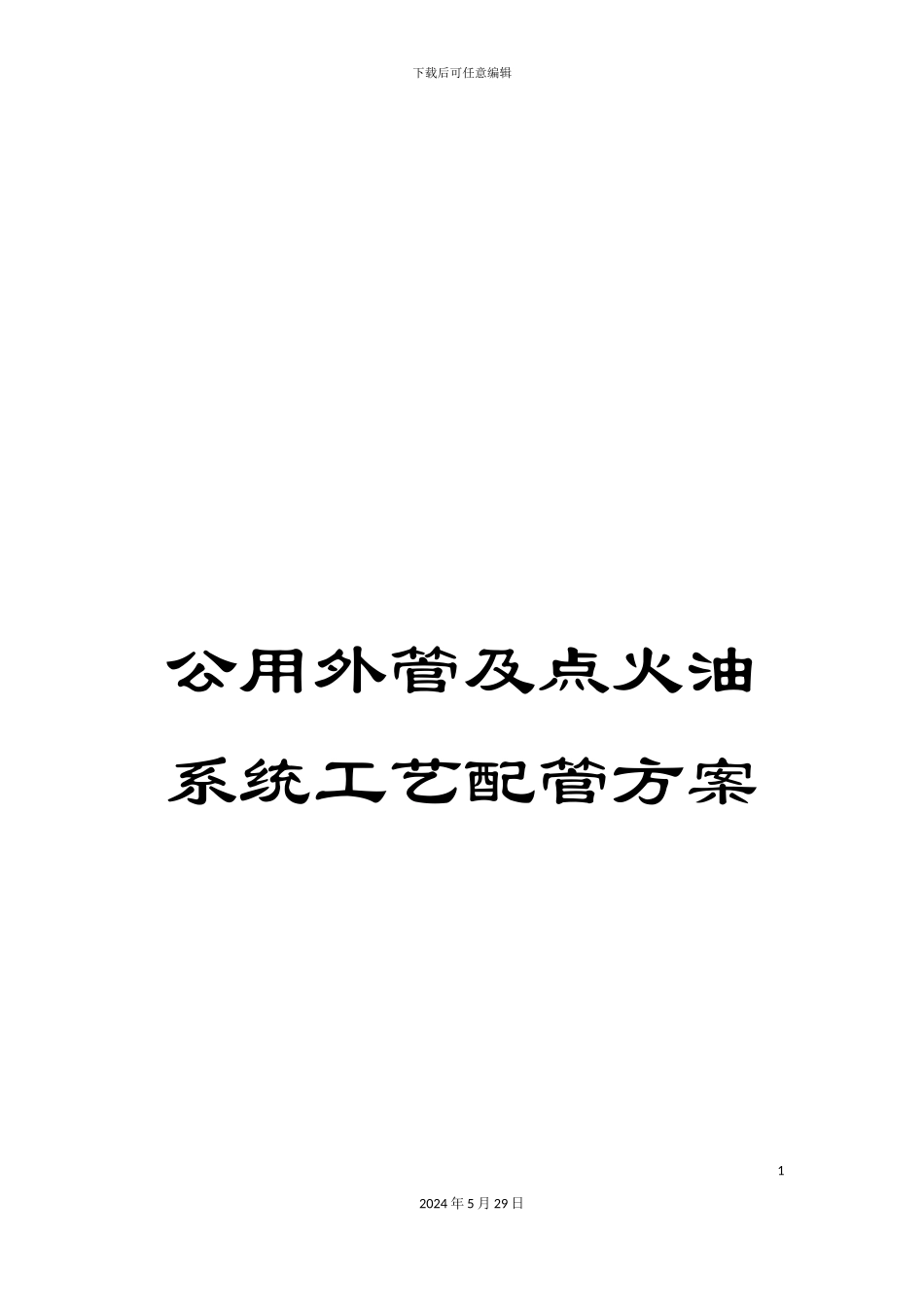

公用外管及点火油系统工艺配管方案VIP专享

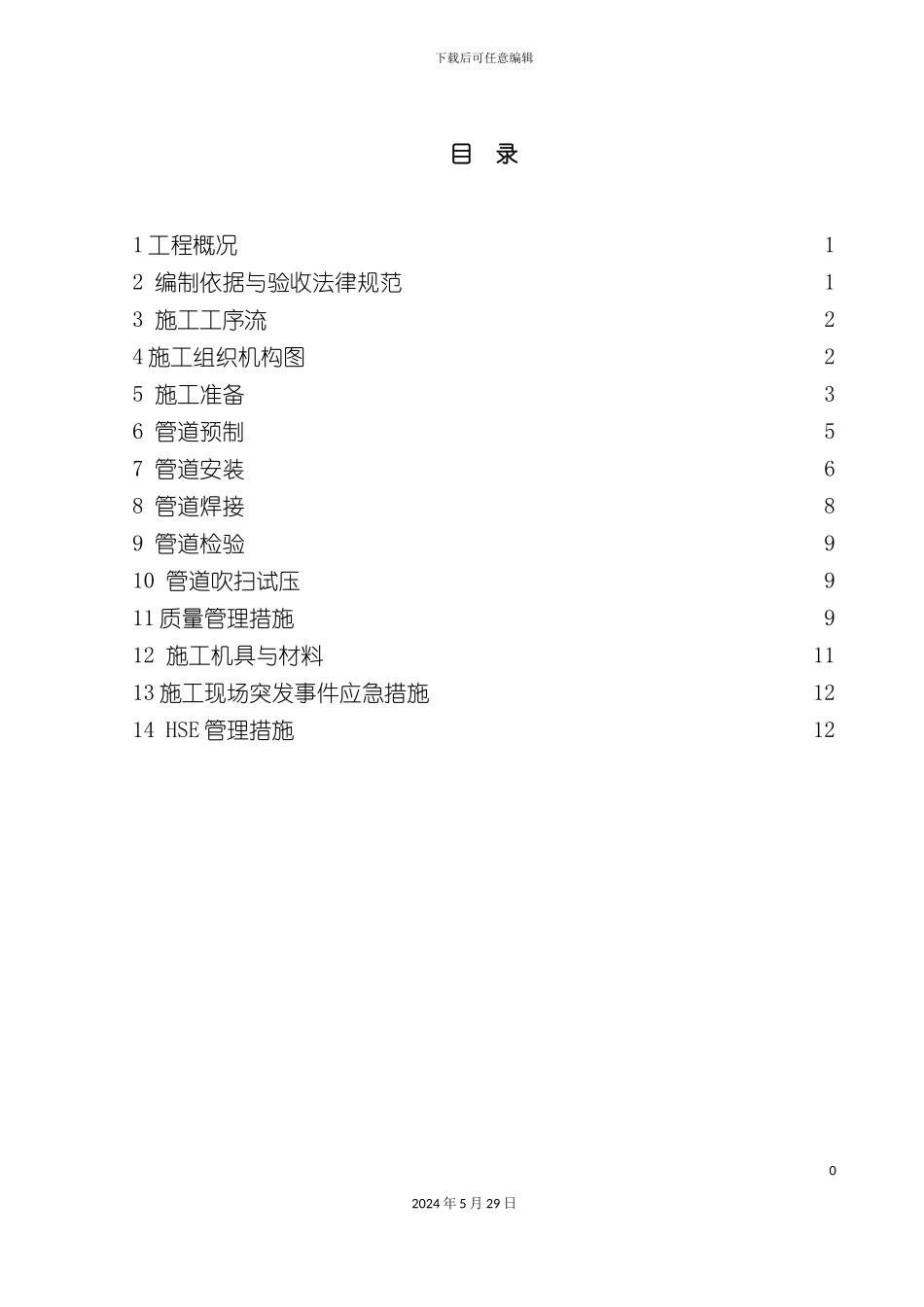

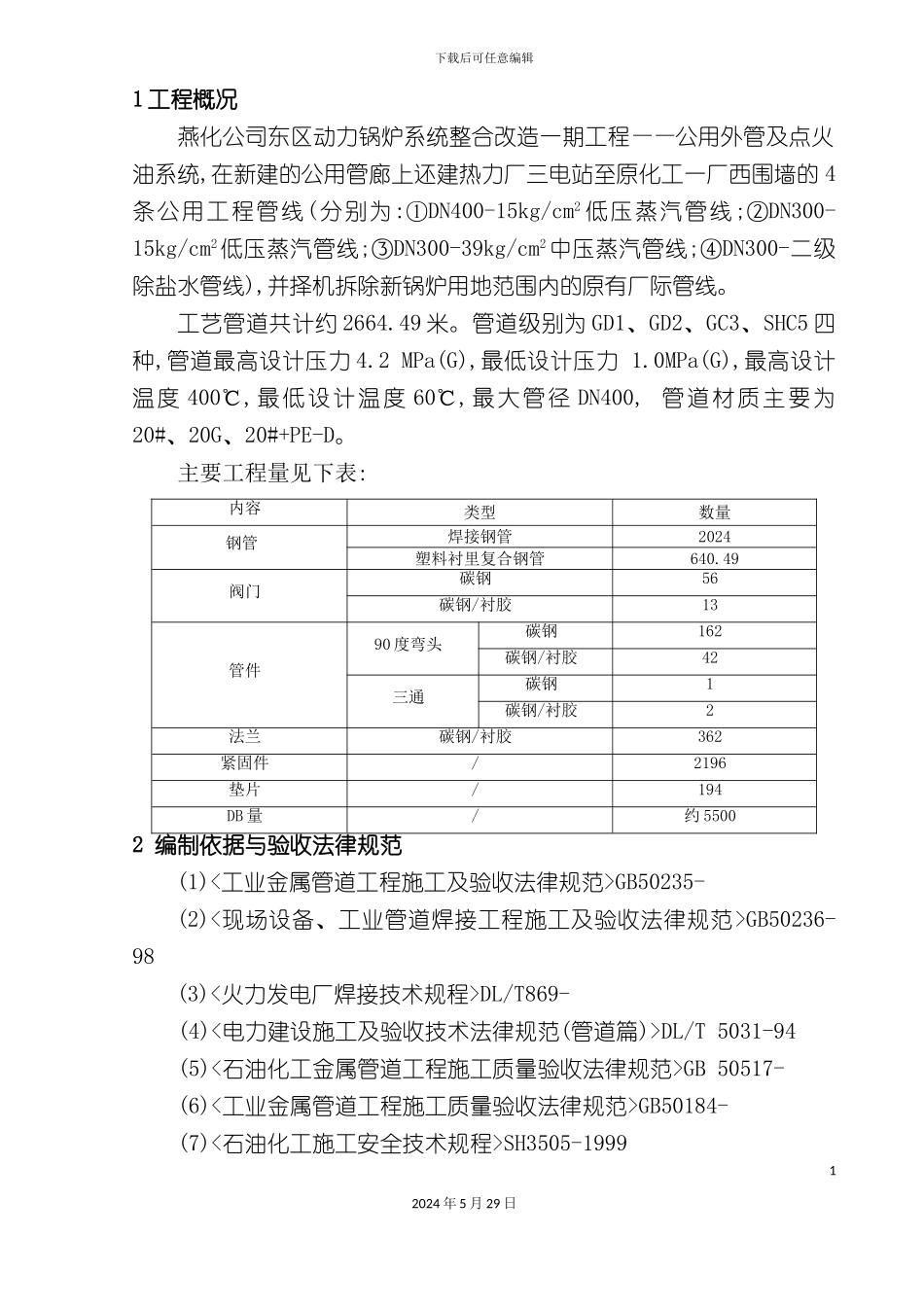

下载后可任意编辑公用外管及点火油系统工艺配管方案12024 年 5 月 29 日下载后可任意编辑目 录1 工程概况12 编制依据与验收法律规范13 施工工序流24 施工组织机构图25 施工准备36 管道预制57 管道安装68 管道焊接89 管道检验910 管道吹扫试压911 质量管理措施912 施工机具与材料1113 施工现场突发事件应急措施1214 HSE 管理措施1202024 年 5 月 29 日下载后可任意编辑1 工程概况燕化公司东区动力锅炉系统整合改造一期工程——公用外管及点火油系统,在新建的公用管廊上还建热力厂三电站至原化工一厂西围墙的 4条公用工程管线(分别为:①DN400-15kg/cm2 低压蒸汽管线;②DN300-15kg/cm2低压蒸汽管线;③DN300-39kg/cm2中压蒸汽管线;④DN300-二级除盐水管线),并择机拆除新锅炉用地范围内的原有厂际管线。工艺管道共计约 2664.49 米。管道级别为 GD1、GD2、GC3、SHC5 四种,管道最高设计压力 4.2 MPa(G),最低设计压力 1.0MPa(G),最高设计温度 400℃,最低设计温度 60℃,最大管径 DN400, 管道材质主要为20#、20G、20#+PE-D。主要工程量见下表:内容类型数量钢管焊接钢管2024塑料衬里复合钢管640.49阀门碳钢56碳钢/衬胶13管件90 度弯头碳钢162碳钢/衬胶42三通碳钢1碳钢/衬胶2法兰碳钢/衬胶362紧固件/2196垫片/194DB 量/约 55002 编制依据与验收法律规范(1)<工业金属管道工程施工及验收法律规范>GB50235- (2)<现场设备、工业管道焊接工程施工及验收法律规范>GB50236-98(3)<火力发电厂焊接技术规程>DL/T869- (4)<电力建设施工及验收技术法律规范(管道篇)>DL/T 5031-94(5)<石油化工金属管道工程施工质量验收法律规范>GB 50517- (6)<工业金属管道工程施工质量验收法律规范>GB50184- (7)<石油化工施工安全技术规程>SH3505-199912024 年 5 月 29 日下载后可任意编辑(8)<工程建设交工技术文件规定>SH/ T3503- (9)<石油化工建设工程项目施工过程技术文件规定>SH/ T3543- (10)燕化公司东区动力锅炉系统整合改造一期工程基础设计文件(11)<电力建设施工及验收技术法律规范 (电厂化学篇 )>DL/T 5190.4- (12)<钢制压力容器焊接工艺评定>JB4708- (13)设计图纸及设计提供的各种技术文件22024 年 5 月 29 日下载后可任意编辑3 施工工序流图-1 工艺管道施工工序流程图4 施工组织机构图32024 年 5 月 29 日熟 悉 单线 图 及管 线 走向施工准备工 程 材料 、 消耗 材 料准备施 工 机...
