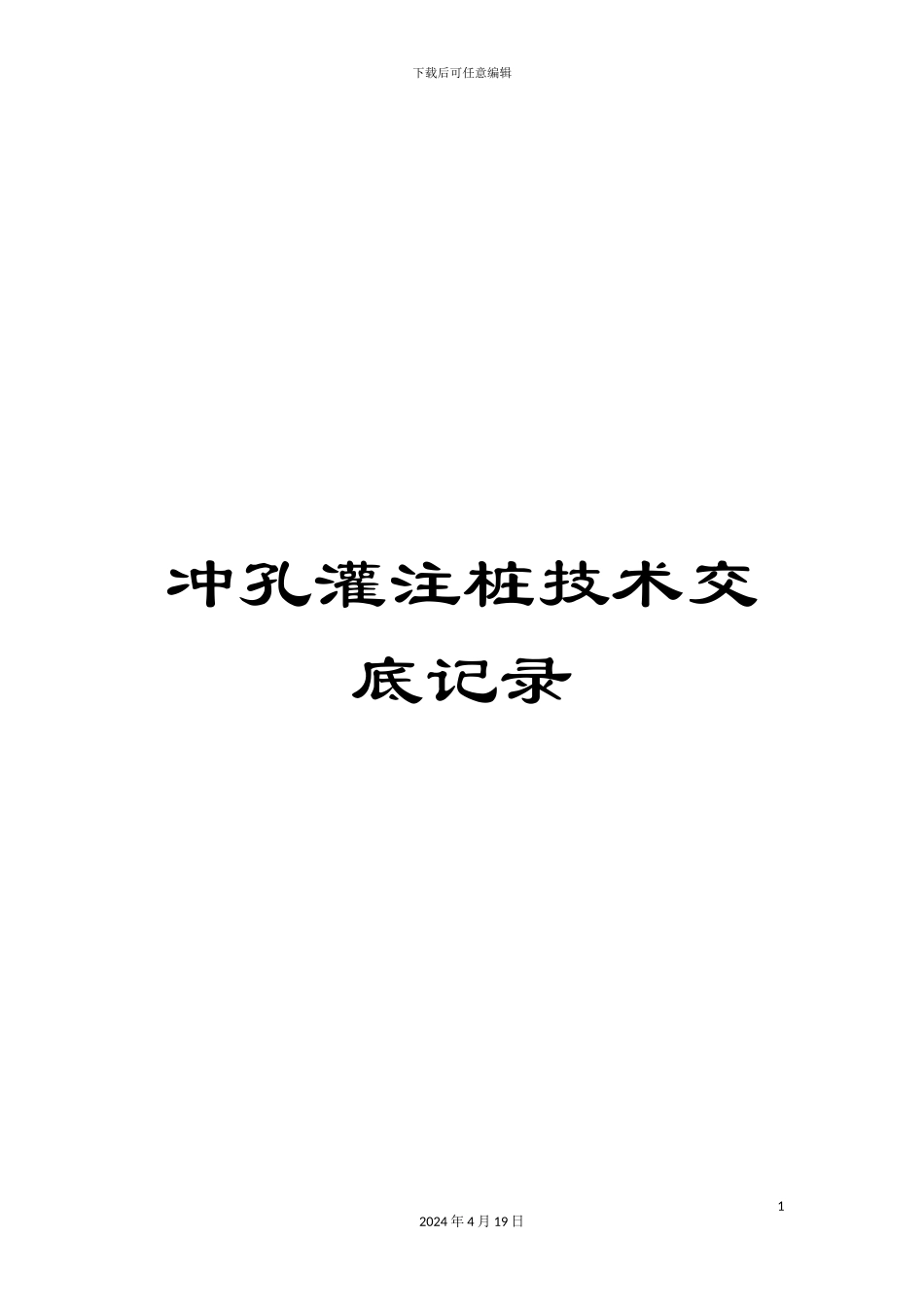

冲孔灌注桩技术交底记录

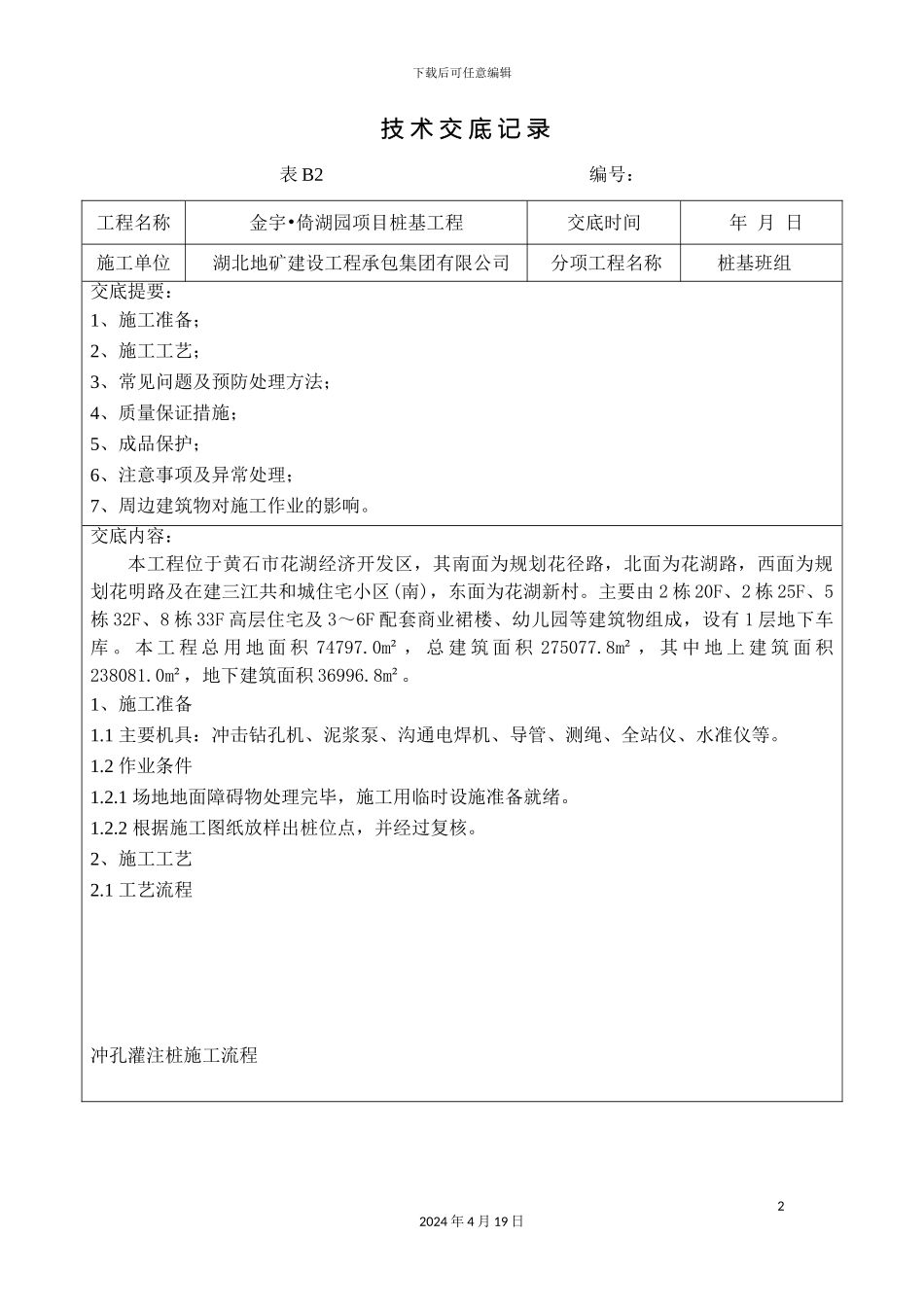

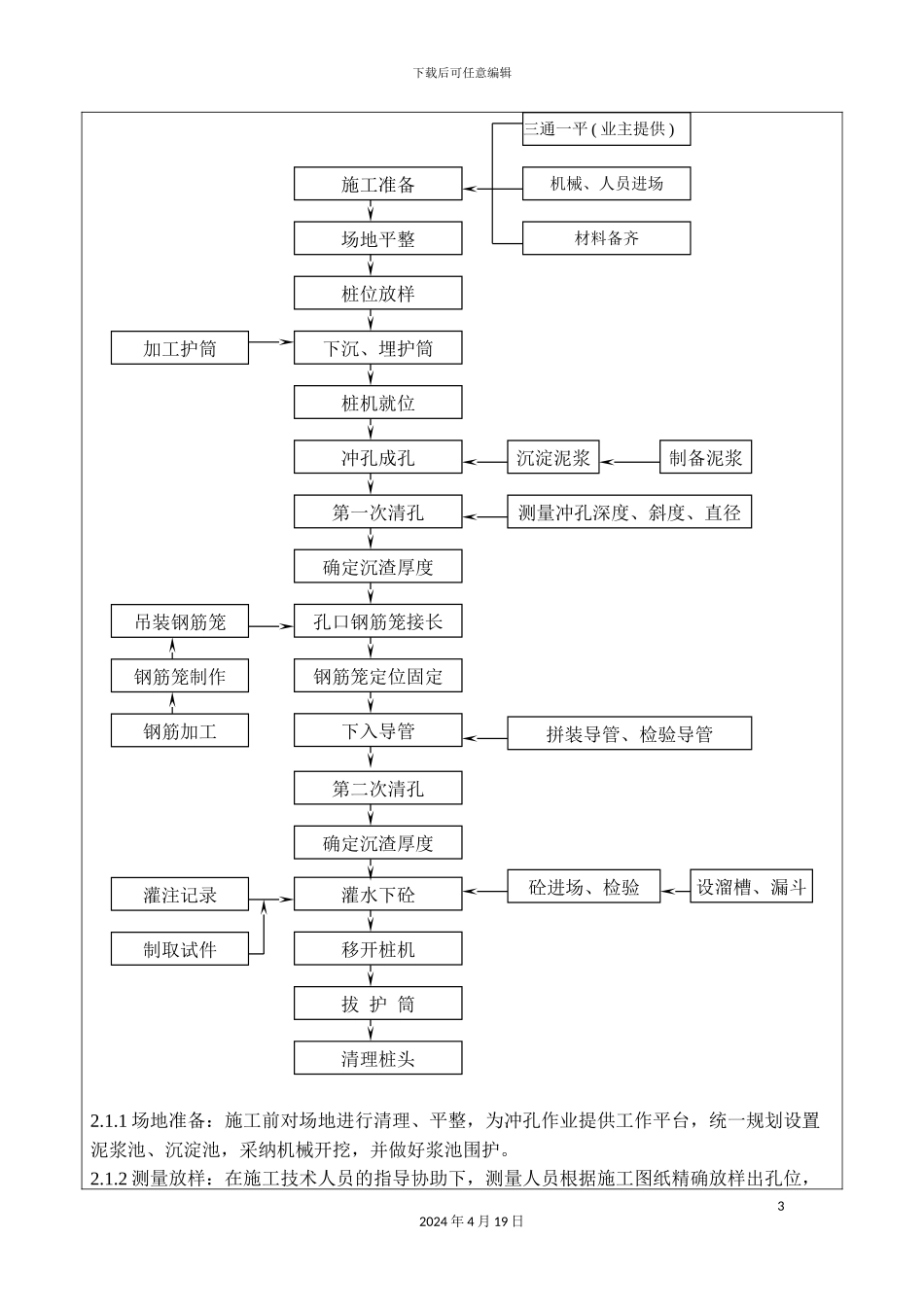

下载后可任意编辑冲孔灌注桩技术交底记录12024 年 4 月 19 日下载后可任意编辑 技 术 交 底 记 录表 B2 编号： 工程名称金宇•倚湖园项目桩基工程交底时间 年 月 日施工单位湖北地矿建设工程承包集团有限公司 分项工程名称桩基班组交底提要：1、施工准备；2、施工工艺；3、常见问题及预防处理方法；4、质量保证措施；5、成品保护；6、注意事项及异常处理；7、周边建筑物对施工作业的影响。交底内容：本工程位于黄石市花湖经济开发区，其南面为规划花径路，北面为花湖路，西面为规划花明路及在建三江共和城住宅小区(南)，东面为花湖新村。主要由 2 栋 20F、2 栋 25F、5栋 32F、8 栋 33F 高层住宅及 3～6F 配套商业裙楼、幼儿园等建筑物组成，设有 1 层地下车库 。 本 工 程 总 用 地 面 积 74797.0m² ， 总 建 筑 面 积 275077.8m² ， 其 中 地 上 建 筑 面 积238081.0m²，地下建筑面积 36996.8m²。1、施工准备1.1 主要机具：冲击钻孔机、泥浆泵、沟通电焊机、导管、测绳、全站仪、水准仪等。1.2 作业条件1.2.1 场地地面障碍物处理完毕，施工用临时设施准备就绪。1.2.2 根据施工图纸放样出桩位点，并经过复核。2、施工工艺2.1 工艺流程冲孔灌注桩施工流程22024 年 4 月 19 日下载后可任意编辑2.1.1 场地准备：施工前对场地进行清理、平整，为冲孔作业提供工作平台，统一规划设置泥浆池、沉淀池，采纳机械开挖，并做好浆池围护。2.1.2 测量放样：在施工技术人员的指导协助下，测量人员根据施工图纸精确放样出孔位，32024 年 4 月 19 日吊装钢筋笼钢筋笼制作钢筋加工灌注记录制取试件加工护筒三通一平 ( 业主提供 )机械、人员进场材料备齐沉淀泥浆测量冲孔深度、斜度、直径制备泥浆砼进场、检验拼装导管、检验导管设溜槽、漏斗施工准备场地平整桩位放样下沉、埋护筒桩机就位冲孔成孔第一次清孔确定沉渣厚度孔口钢筋笼接长钢筋笼定位固定下入导管灌水下砼移开桩机拔 护 筒清理桩头第二次清孔确定沉渣厚度下载后可任意编辑桩位放样允许偏差为群桩 20mm,单排桩 10mm,复查无误后方可进行安放桩机及埋设护筒。2.1.3 埋设护筒：按设计施工图基础桩位放桩位点，复查无误后做桩位护圈，用砖砌六轮即可，砖砌护圈内径为设计桩径 D+300mm；护筒用 6～8mm 钢板制作，在护筒的上、下段及中部外侧各焊一道加强筋增加刚度，护筒内径大于设计桩径 0.2m，高度为 1.8m，...
