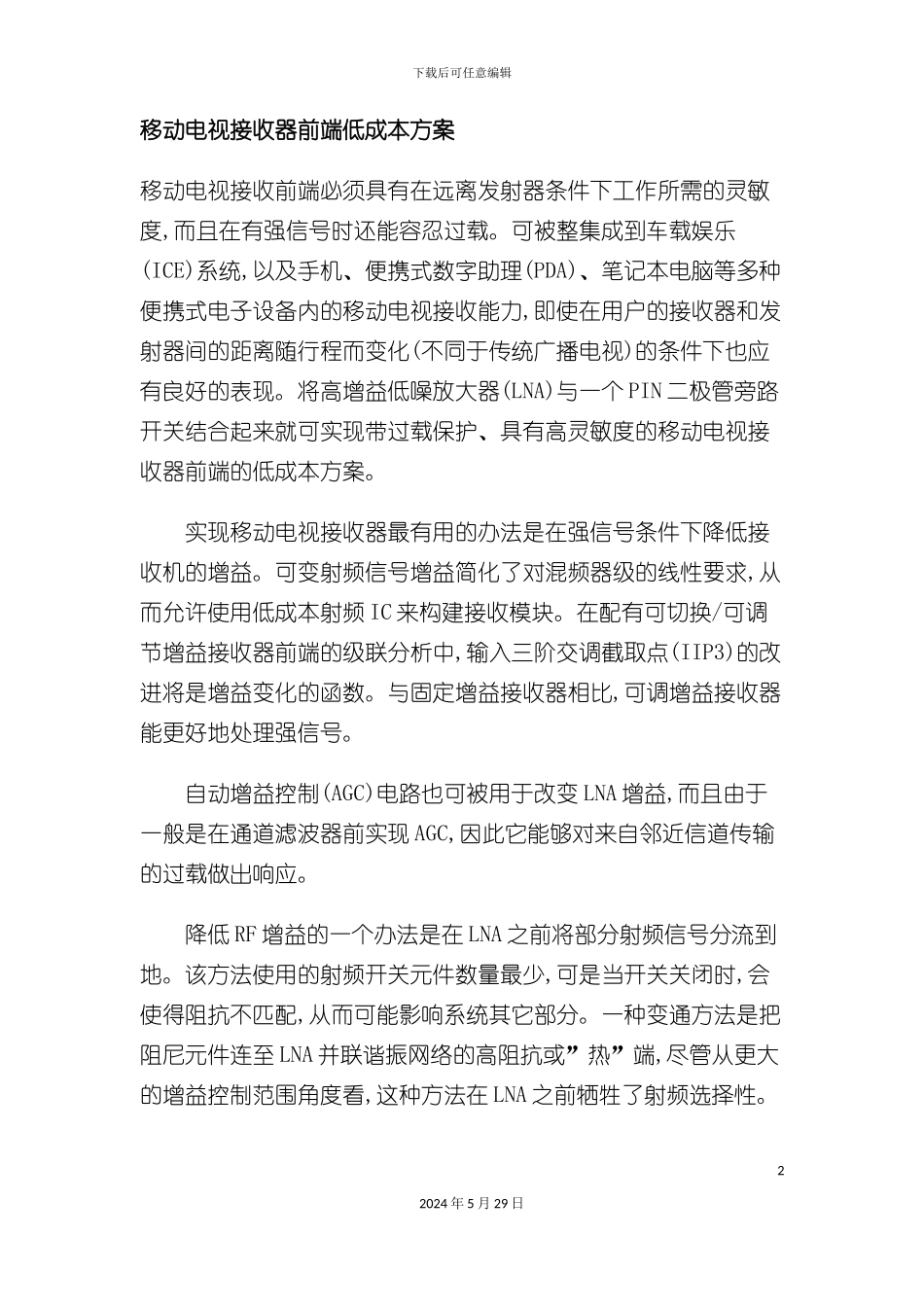

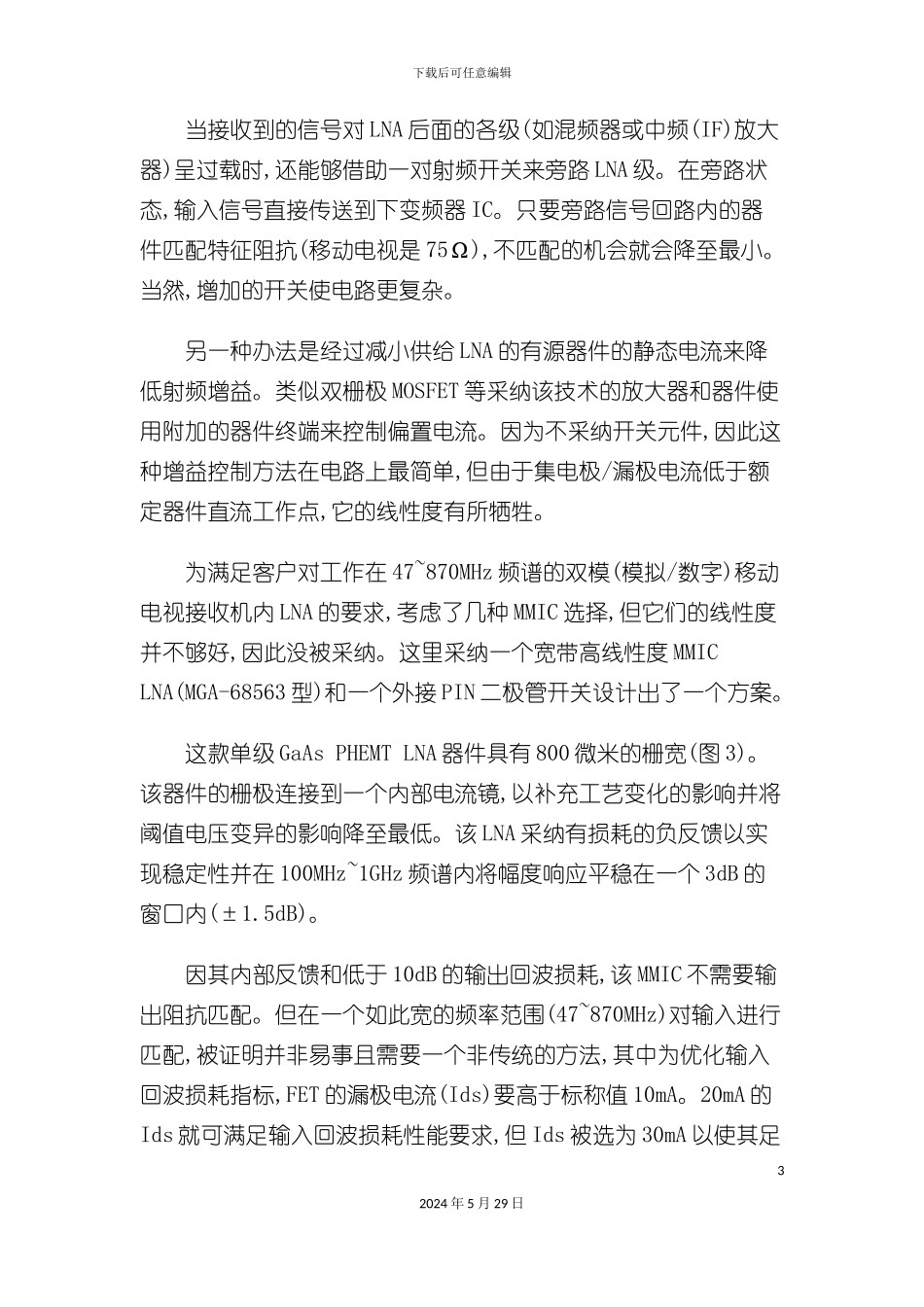

下载后可任意编辑移动电视接收器前端低成本方案12024 年 5 月 29 日下载后可任意编辑移动电视接收器前端低成本方案移动电视接收前端必须具有在远离发射器条件下工作所需的灵敏度,而且在有强信号时还能容忍过载。可被整集成到车载娱乐(ICE)系统,以及手机、便携式数字助理(PDA)、笔记本电脑等多种便携式电子设备内的移动电视接收能力,即使在用户的接收器和发射器间的距离随行程而变化(不同于传统广播电视)的条件下也应有良好的表现。将高增益低噪放大器(LNA)与一个 PIN 二极管旁路开关结合起来就可实现带过载保护、具有高灵敏度的移动电视接收器前端的低成本方案。 实现移动电视接收器最有用的办法是在强信号条件下降低接收机的增益。可变射频信号增益简化了对混频器级的线性要求,从而允许使用低成本射频 IC 来构建接收模块。在配有可切换/可调节增益接收器前端的级联分析中,输入三阶交调截取点(IIP3)的改进将是增益变化的函数。与固定增益接收器相比,可调增益接收器能更好地处理强信号。 自动增益控制(AGC)电路也可被用于改变 LNA 增益,而且由于一般是在通道滤波器前实现 AGC,因此它能够对来自邻近信道传输的过载做出响应。 降低 RF 增益的一个办法是在 LNA 之前将部分射频信号分流到地。该方法使用的射频开关元件数量最少,可是当开关关闭时,会使得阻抗不匹配,从而可能影响系统其它部分。一种变通方法是把阻尼元件连至 LNA 并联谐振网络的高阻抗或”热”端,尽管从更大的增益控制范围角度看,这种方法在 LNA 之前牺牲了射频选择性。22024 年 5 月 29 日下载后可任意编辑 当接收到的信号对 LNA 后面的各级(如混频器或中频(IF)放大器)呈过载时,还能够借助一对射频开关来旁路 LNA 级。在旁路状态,输入信号直接传送到下变频器 IC。只要旁路信号回路内的器件匹配特征阻抗(移动电视是 75Ω),不匹配的机会就会降至最小。当然,增加的开关使电路更复杂。 另一种办法是经过减小供给 LNA 的有源器件的静态电流来降低射频增益。类似双栅极 MOSFET 等采纳该技术的放大器和器件使用附加的器件终端来控制偏置电流。因为不采纳开关元件,因此这种增益控制方法在电路上最简单,但由于集电极/漏极电流低于额定器件直流工作点,它的线性度有所牺牲。 为满足客户对工作在 47~870MHz 频谱的双模(模拟/数字)移动电视接收机内 LNA 的要求,考虑了几种 MMIC 选择,但它们的线性度并不够好,因此没被采纳。这里采纳一个宽带高线性度 ...
