继电保护工作手册模板

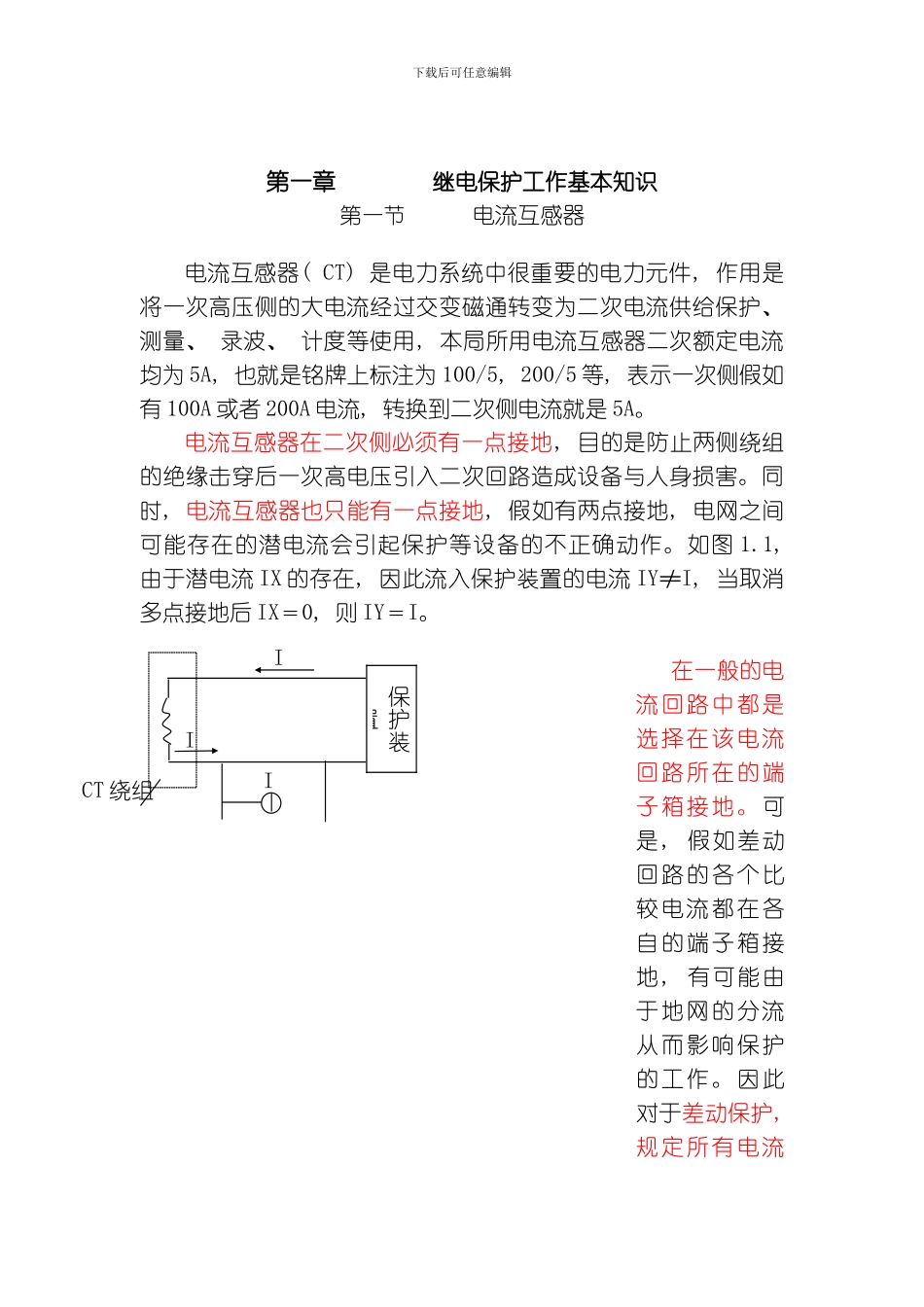

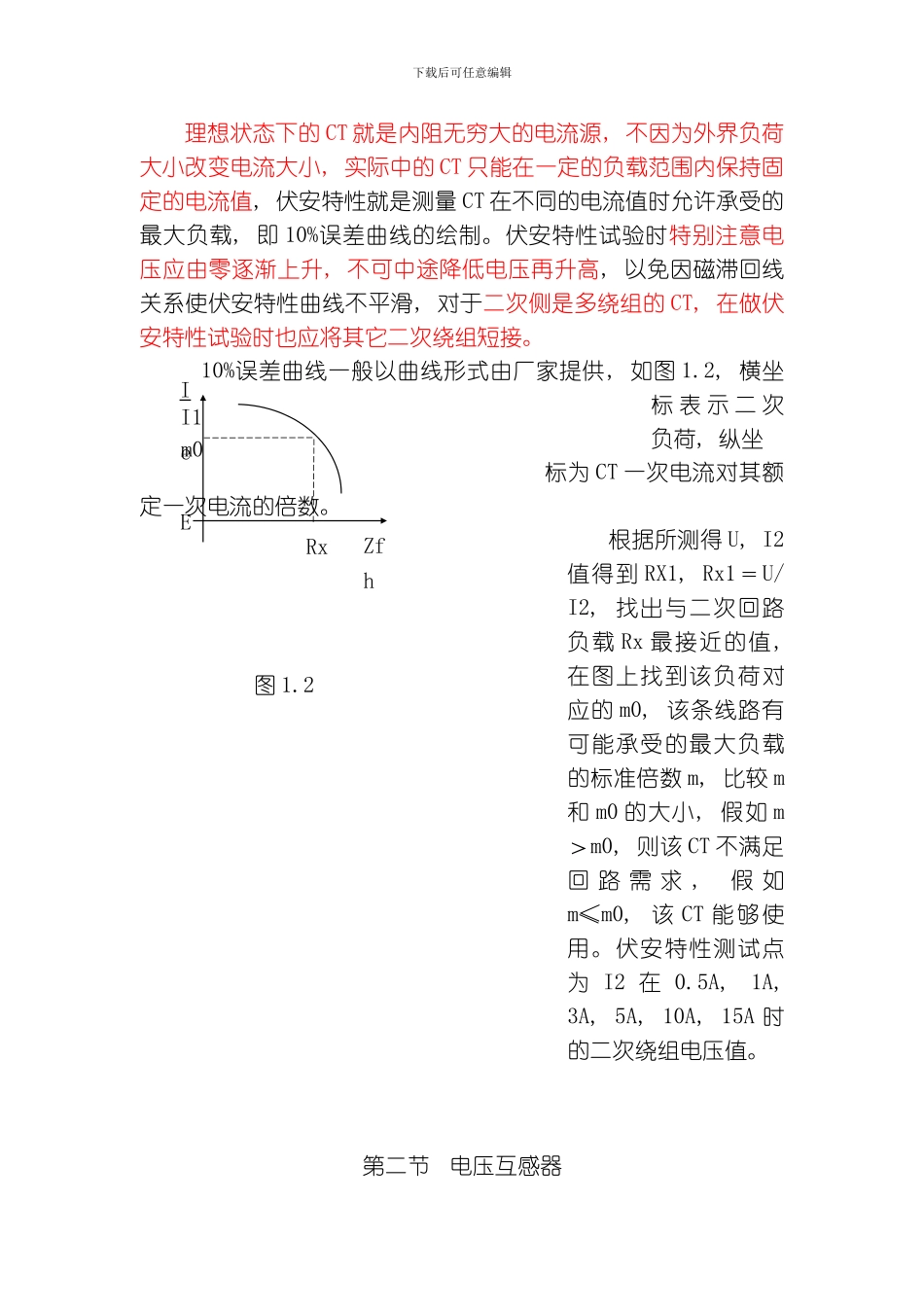

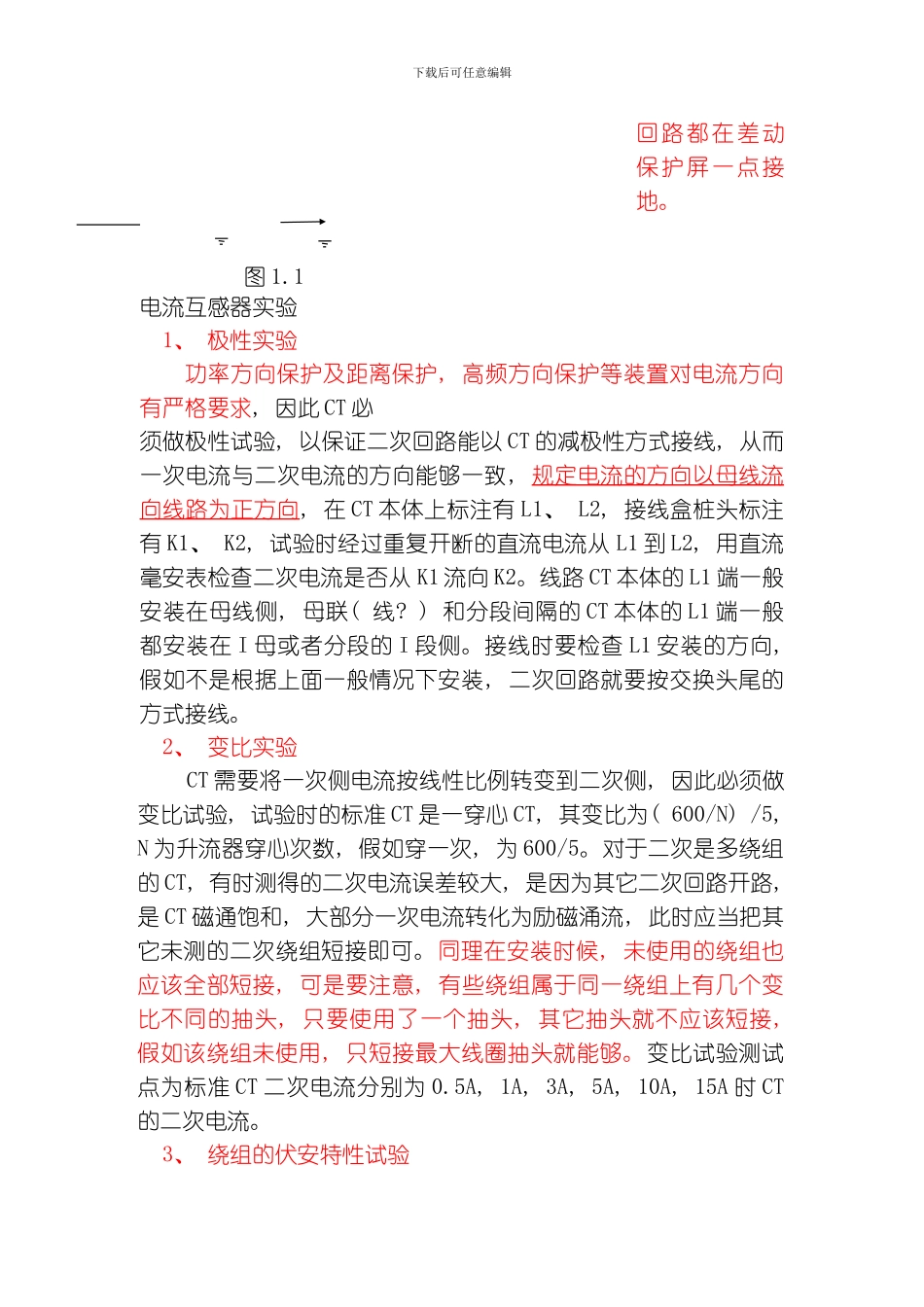

下载后可任意编辑第一章继电保护工作基本知识第一节电流互感器电流互感器( CT) 是电力系统中很重要的电力元件, 作用是将一次高压侧的大电流经过交变磁通转变为二次电流供给保护、 测量、 录波、 计度等使用, 本局所用电流互感器二次额定电流均为 5A, 也就是铭牌上标注为 100/5, 200/5 等, 表示一次侧假如有 100A 或者 200A 电流, 转换到二次侧电流就是 5A。电流互感器在二次侧必须有一点接地, 目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身损害。同时, 电流互感器也只能有一点接地, 假如有两点接地, 电网之间可能存在的潜电流会引起保护等设备的不正确动作。如图 1.1, 由于潜电流 IX 的存在, 因此流入保护装置的电流 IY≠I, 当取消多点接地后 IX＝0, 则 IY＝I。 在一般的电流回路中都是选择在该电流回路所在的端子箱接地。可是, 假如差动回路的各个比较电流都在各自的端子箱接地, 有可能由于地网的分流从而影响保护的工作。因此对于差动保护, 规定所有电流IYICT 绕组保护装置IX下载后可任意编辑回路都在差动保护屏一点接地。电流互感器实验1、 极性实验功率方向保护及距离保护, 高频方向保护等装置对电流方向有严格要求, 因此 CT 必须做极性试验, 以保证二次回路能以 CT 的减极性方式接线, 从而一次电流与二次电流的方向能够一致, 规定电流的方向以母线流向线路为正方向, 在 CT 本体上标注有 L1、 L2, 接线盒桩头标注有 K1、 K2, 试验时经过重复开断的直流电流从 L1 到 L2, 用直流毫安表检查二次电流是否从 K1 流向 K2。线路 CT 本体的 L1 端一般安装在母线侧, 母联( 线? ) 和分段间隔的 CT 本体的 L1 端一般都安装在 I 母或者分段的 I 段侧。接线时要检查 L1 安装的方向, 假如不是根据上面一般情况下安装, 二次回路就要按交换头尾的方式接线。2、 变比实验CT 需要将一次侧电流按线性比例转变到二次侧, 因此必须做变比试验, 试验时的标准 CT 是一穿心 CT, 其变比为( 600/N) /5, N 为升流器穿心次数, 假如穿一次, 为 600/5。对于二次是多绕组的 CT, 有时测得的二次电流误差较大, 是因为其它二次回路开路, 是 CT 磁通饱和, 大部分一次电流转化为励磁涌流, 此时应当把其它未测的二次绕组短接即可。同理在安装时候, 未使用的绕组也应该全部短接, 可是要注意, 有些绕组属于同一绕组上有几个变比不同的抽头, 只...
