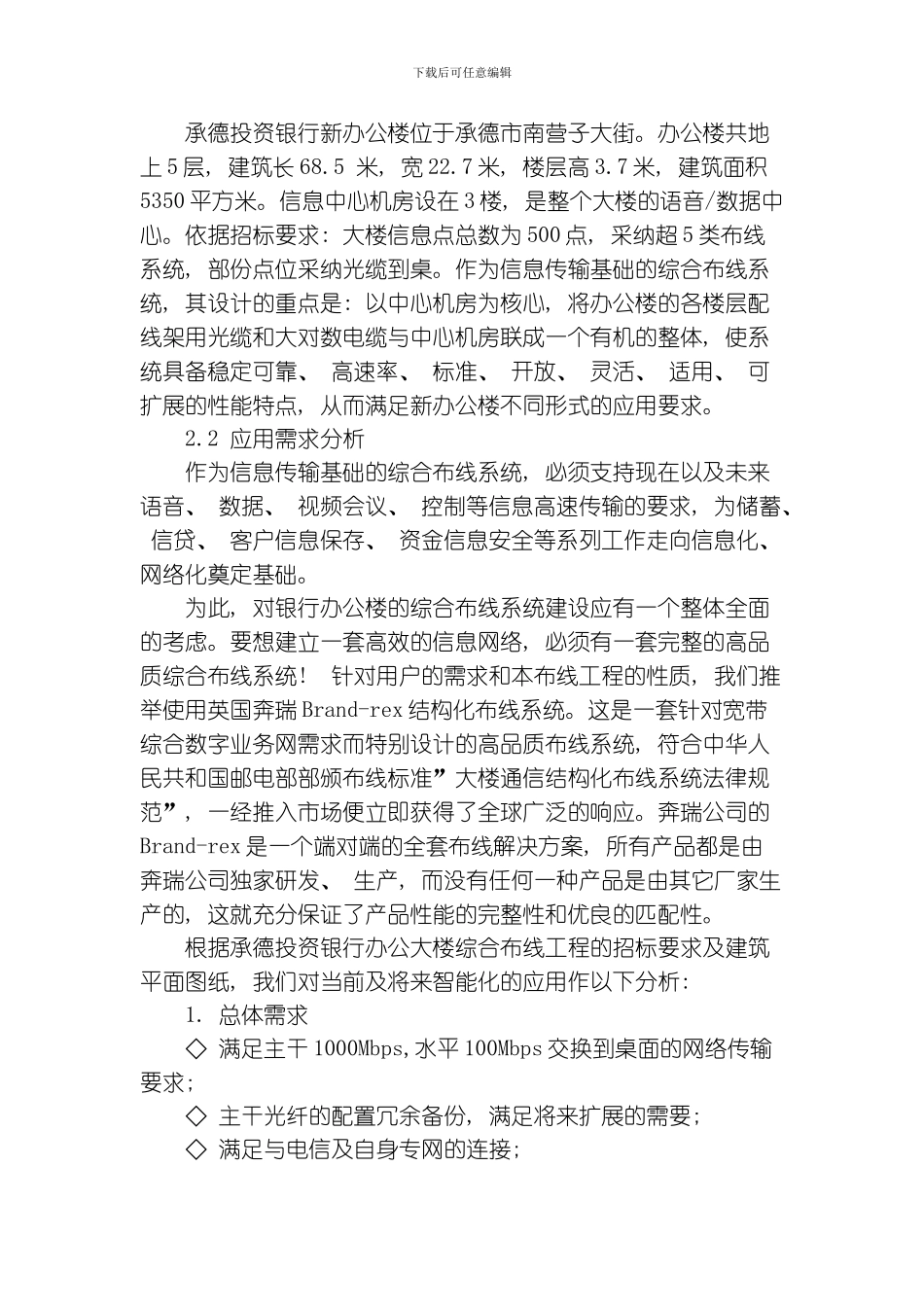

下载后可任意编辑承德投资银行办公大楼综合布线工程设计方案 1 前 言 本设计方案根据最新的中国人民共和国国家标准: 《建筑与建筑群综合布线系统工程设计法律规范》(GB/T50311- )和《建筑与建筑群综合布线系统工程施工及验收法律规范》(GB/T50312- ), 并根据承德投资银行办公大楼综合布线工程的招标要求及建筑楼层的分布情况, 围绕银行新办公楼的应用需求, 从综合布线的重要性、 长远性、 可扩展性以及所采纳的综合布线系统产品的特点而设计。 银行作为政府重要的金融机构, 其办公环境的电子化、 办公自动化应用水平, 将直接影响到储蓄、 信贷、 客户信息保存、 资金信息安全等工作的及时性、 准确性及保密性。因此, 在规划和设计时我们充分考虑了计算机信息网络系统、 语音通信系统及各智能子系统对综合布线系统的要求, 力求把综合布线系统建设成一个可靠、 开放、 高带宽、 可扩展、 并满足未来进展的布线系统。本着‘满足用户需求的原则及先进、 开放与标准化的原则, 结合银行单位工作的特别性, 在本设计方案中我们推举使用英国奔瑞综合布线超五类铜缆系列产品及光缆系列产品, 并以奔瑞的超 5 类解决方案进行系统设计。该品牌产品和解决方案具有符合最新国际标准、 抗电磁干扰能力强、 先进有用、 易安装、 管理和维护方便、 较高的性能价格比等特点。同时, 该方案对用户将来的应用和进展作了充分的考虑, 具有较大的扩充余地和较强的灵活性。 本方案的布线范围为《承德投资银行办公大楼综合布线工程招标书》要求的范围, 功能主要以满足计算机网络通信、 语音通信、 各弱电系统的联网通信及信息储存传输为主, 包含各智能子系统( 如监控报警系统、 会议系统、 VIP 系统) 本身所需的布线; 各智能子系统的布线用专用电缆敷设。 2. 需求分析 2.1 工程概况下载后可任意编辑 承德投资银行新办公楼位于承德市南营子大街。办公楼共地上 5 层, 建筑长 68.5 米, 宽 22.7 米, 楼层高 3.7 米, 建筑面积5350 平方米。信息中心机房设在 3 楼, 是整个大楼的语音/数据中心。依据招标要求: 大楼信息点总数为 500 点, 采纳超 5 类布线系统, 部份点位采纳光缆到桌。作为信息传输基础的综合布线系统, 其设计的重点是: 以中心机房为核心, 将办公楼的各楼层配线架用光缆和大对数电缆与中心机房联成一个有机的整体, 使系统具备稳定可靠、 高速率、 标准、 开放、 灵活、 适用...
