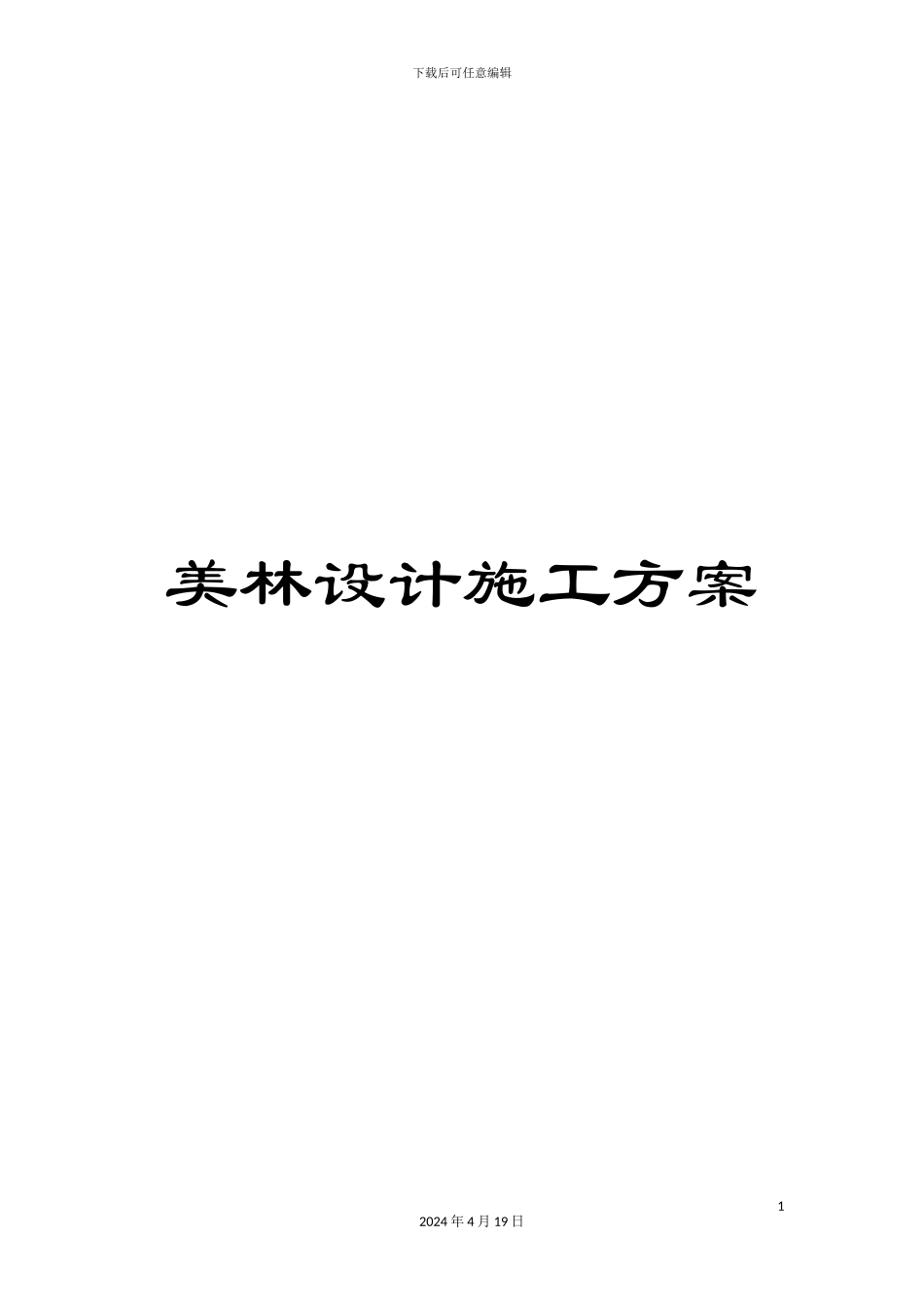

美林设计施工方案

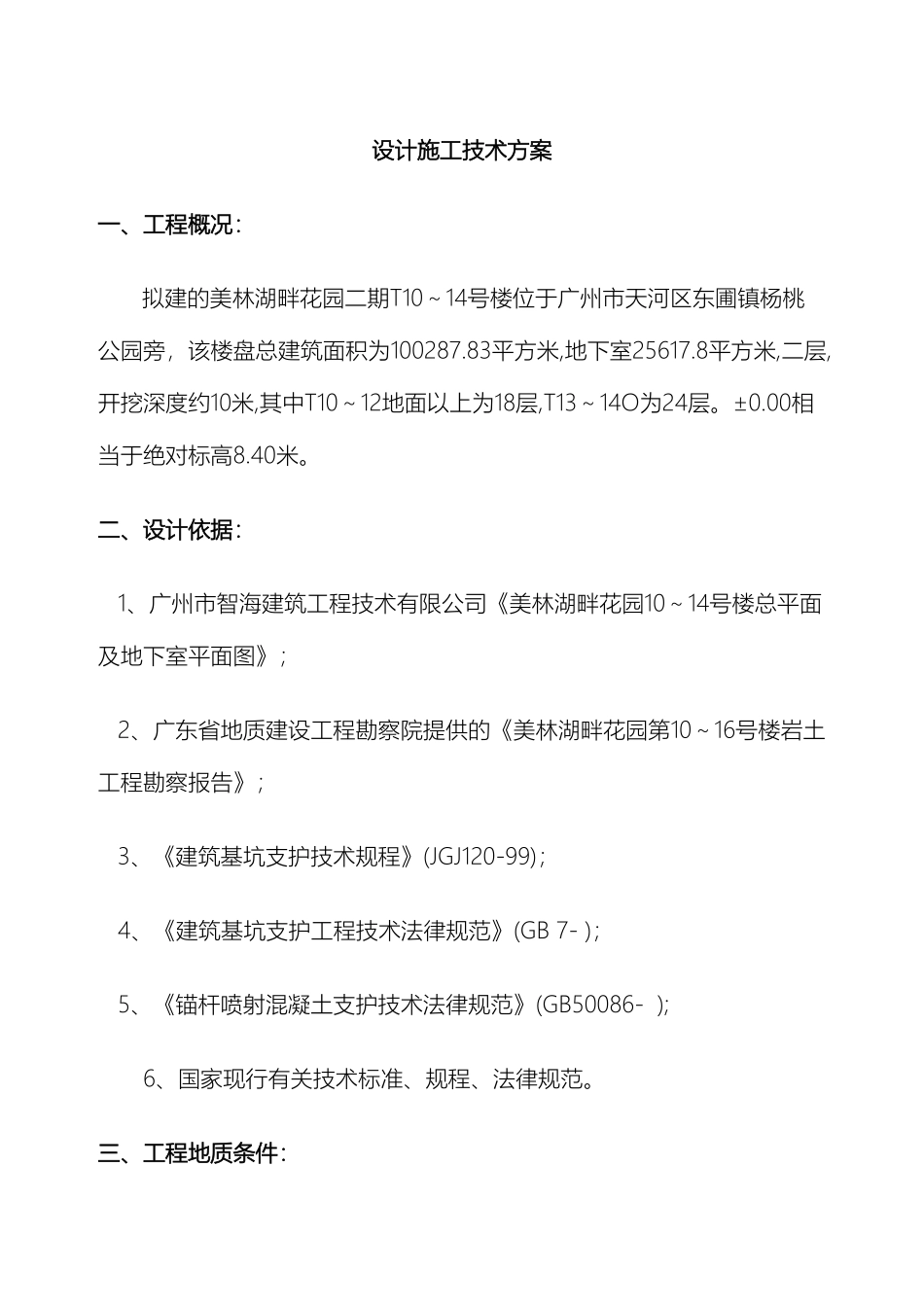

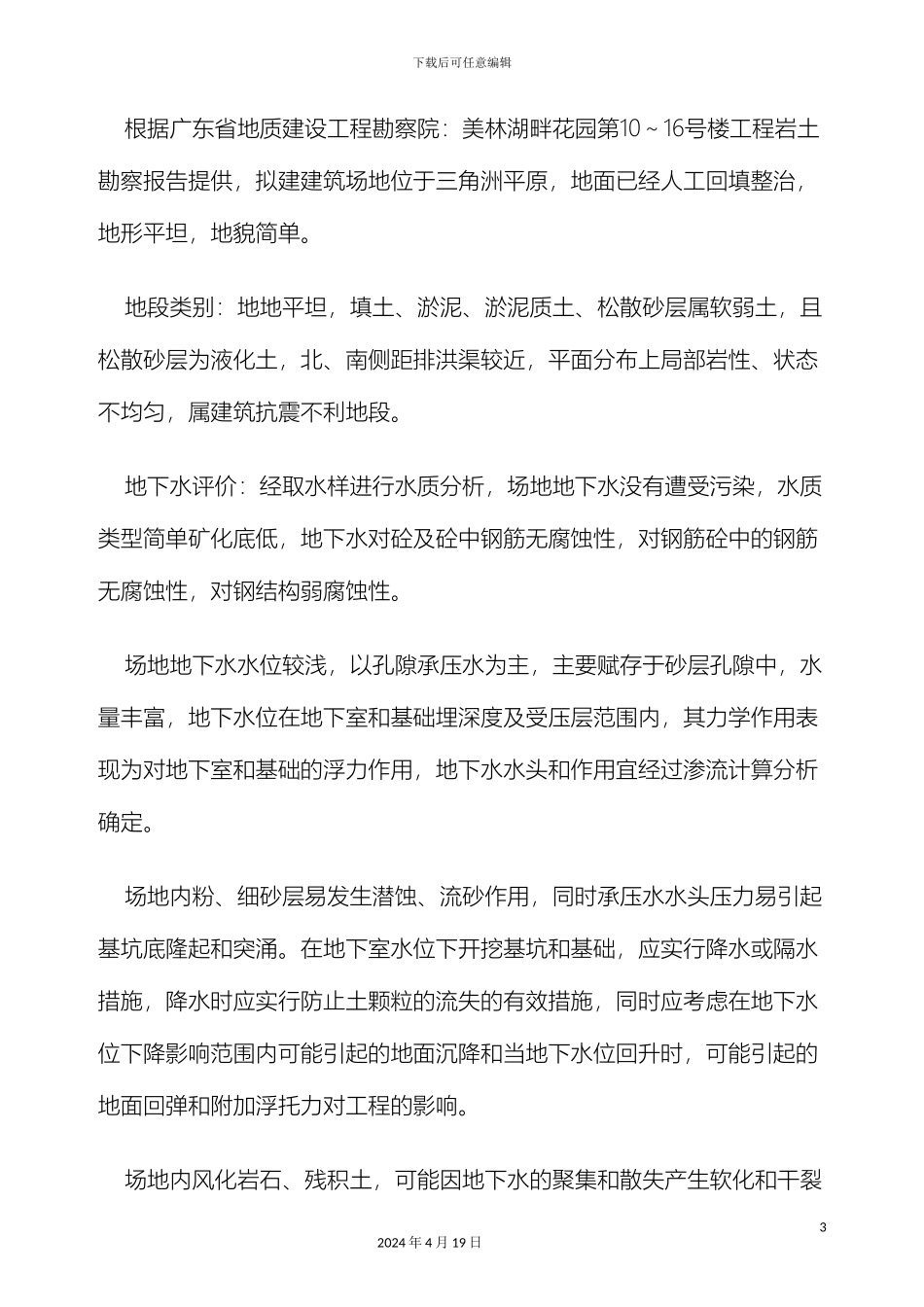

下载后可任意编辑美林设计施工方案12024 年 4 月 19 日设计施工技术方案一、工程概况：拟建的美林湖畔花园二期T10～14号楼位于广州市天河区东圃镇杨桃公园旁，该楼盘总建筑面积为100287.83平方米,地下室25617.8平方米,二层,开挖深度约10米,其中T10～12地面以上为18层,T13～14O为24层。±0.00相当于绝对标高8.40米。二、设计依据： 1、广州市智海建筑工程技术有限公司《美林湖畔花园10～14号楼总平面及地下室平面图》； 2、广东省地质建设工程勘察院提供的《美林湖畔花园第10～16号楼岩土工程勘察报告》； 3、《建筑基坑支护技术规程》(JGJ120-99)； 4、《建筑基坑支护工程技术法律规范》(GB 7- )； 5、《锚杆喷射混凝土支护技术法律规范》(GB50086- );6、国家现行有关技术标准、规程、法律规范。三、工程地质条件：下载后可任意编辑 根据广东省地质建设工程勘察院：美林湖畔花园第10～16号楼工程岩土勘察报告提供，拟建建筑场地位于三角洲平原，地面已经人工回填整治，地形平坦，地貌简单。 地段类别：地地平坦，填土、淤泥、淤泥质土、松散砂层属软弱土，且松散砂层为液化土，北、南侧距排洪渠较近，平面分布上局部岩性、状态不均匀，属建筑抗震不利地段。 地下水评价：经取水样进行水质分析，场地地下水没有遭受污染，水质类型简单矿化底低，地下水对砼及砼中钢筋无腐蚀性，对钢筋砼中的钢筋无腐蚀性，对钢结构弱腐蚀性。 场地地下水水位较浅，以孔隙承压水为主，主要赋存于砂层孔隙中，水量丰富，地下水位在地下室和基础埋深度及受压层范围内，其力学作用表现为对地下室和基础的浮力作用，地下水水头和作用宜经过渗流计算分析确定。 场地内粉、细砂层易发生潜蚀、流砂作用，同时承压水水头压力易引起基坑底隆起和突涌。在地下室水位下开挖基坑和基础，应实行降水或隔水措施，降水时应实行防止土颗粒的流失的有效措施，同时应考虑在地下水位下降影响范围内可能引起的地面沉降和当地下水位回升时，可能引起的地面回弹和附加浮托力对工程的影响。 场地内风化岩石、残积土，可能因地下水的聚集和散失产生软化和干裂32024 年 4 月 19 日下载后可任意编辑等有害作用。四、支护结构设计原则： 1、支护结构平面布置应满足地下室边墙外界尺寸要求，并按法律规范允许的结构受力变形，施工误差等要求进行放线施工；深度应满足地下室承台施工要求；2、支护结构采纳北京理正软件计算。施工阶段支护结构的最大变形控制在30mm以内。支...
