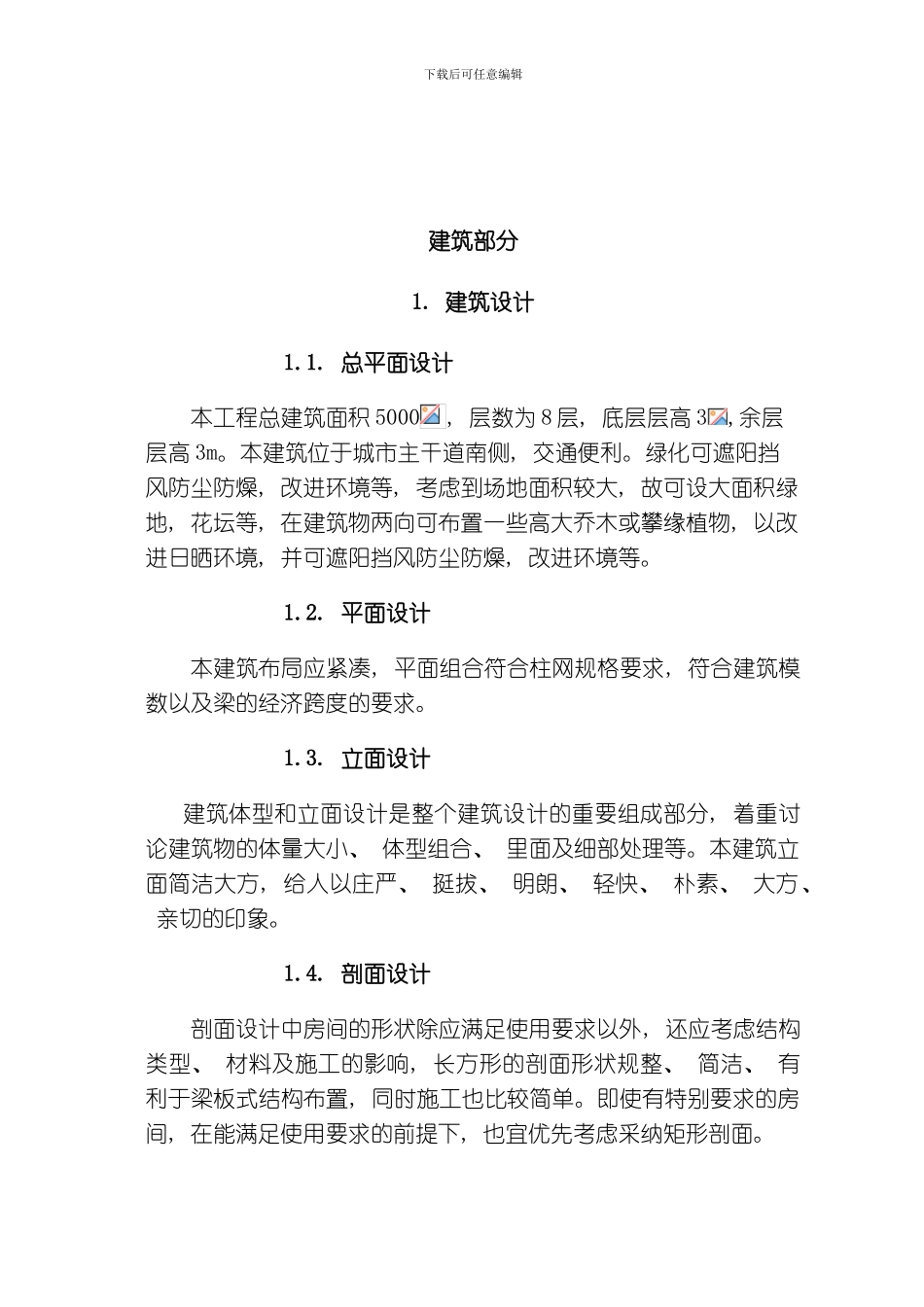

下载后可任意编辑建筑部分1. 建筑设计1.1. 总平面设计本工程总建筑面积 5000, 层数为 8 层, 底层层高 3,余层层高 3m。本建筑位于城市主干道南侧, 交通便利。绿化可遮阳挡风防尘防燥, 改进环境等, 考虑到场地面积较大, 故可设大面积绿地, 花坛等, 在建筑物两向可布置一些高大乔木或攀缘植物, 以改进日晒环境, 并可遮阳挡风防尘防燥, 改进环境等。1.2. 平面设计本建筑布局应紧凑, 平面组合符合柱网规格要求, 符合建筑模数以及梁的经济跨度的要求。1.3. 立面设计建筑体型和立面设计是整个建筑设计的重要组成部分, 着重讨论建筑物的体量大小、 体型组合、 里面及细部处理等。本建筑立面简洁大方, 给人以庄严、 挺拔、 明朗、 轻快、 朴素、 大方、 亲切的印象。1.4. 剖面设计剖面设计中房间的形状除应满足使用要求以外, 还应考虑结构类型、 材料及施工的影响, 长方形的剖面形状规整、 简洁、 有利于梁板式结构布置, 同时施工也比较简单。即使有特别要求的房间, 在能满足使用要求的前提下, 也宜优先考虑采纳矩形剖面。下载后可任意编辑1.5. 设计资料1.5.1. 工程名称明珠花园 8 层框架住宅楼毕业设计1.5.2. 设计数据某房地产开发一栋 8 层住宅楼, 总建筑面积约, 楼层层高。结构形式: 钢筋混凝土框架结构, 基础采纳钢筋混凝土独立基础。风向: 地区主导风为西北风。风荷载: 基本风压, 基本雪压。地基承载力: 从上至下, 填土层: 厚度 0.8m, 重度, 地其承载力; 粉质粘土层: 厚度 0.8m, 重度, 地基承载力; 粉土层: 厚度 0.7m, 重度, 地基承载力; 中沙层: 厚度, 重度, 地基承载力; 精密卵石层: 厚度 3.1m, 重度, 地基承载力.地下水位标高-。1.5.3. 施工说明( 1) 楼面采纳水磨石楼面10 厚水磨石楼面20 厚 1:3 水泥砂浆找平层120 厚现浇钢筋混凝土楼板20 厚水泥砂浆抹底( 2) 内粉刷20 厚水泥砂浆抹面( 3) 外墙面下载后可任意编辑20 厚混合砂浆粉面4) 卫生间采纳全磁防滑地砖40 厚全磁防滑地砖楼面, 素水泥砂浆擦缝20 厚 1:3 水泥砂浆打底100 厚现浇钢筋混凝土楼板20 厚水泥砂浆抹底( 5) 细毡防水屋面30 厚 C20 细石混凝土防水三毡四油小石子15 厚水泥砂浆找平40 厚水泥石灰焦砟砂浆 0.3%找平100 厚现浇钢筋混凝土板20 厚水泥砂浆抹底1.6. 设计依据 ( 1) 国家及山东省有关规程、 规定强制性条文。( 2) 批准经过的设计方案及设计要求。(...
