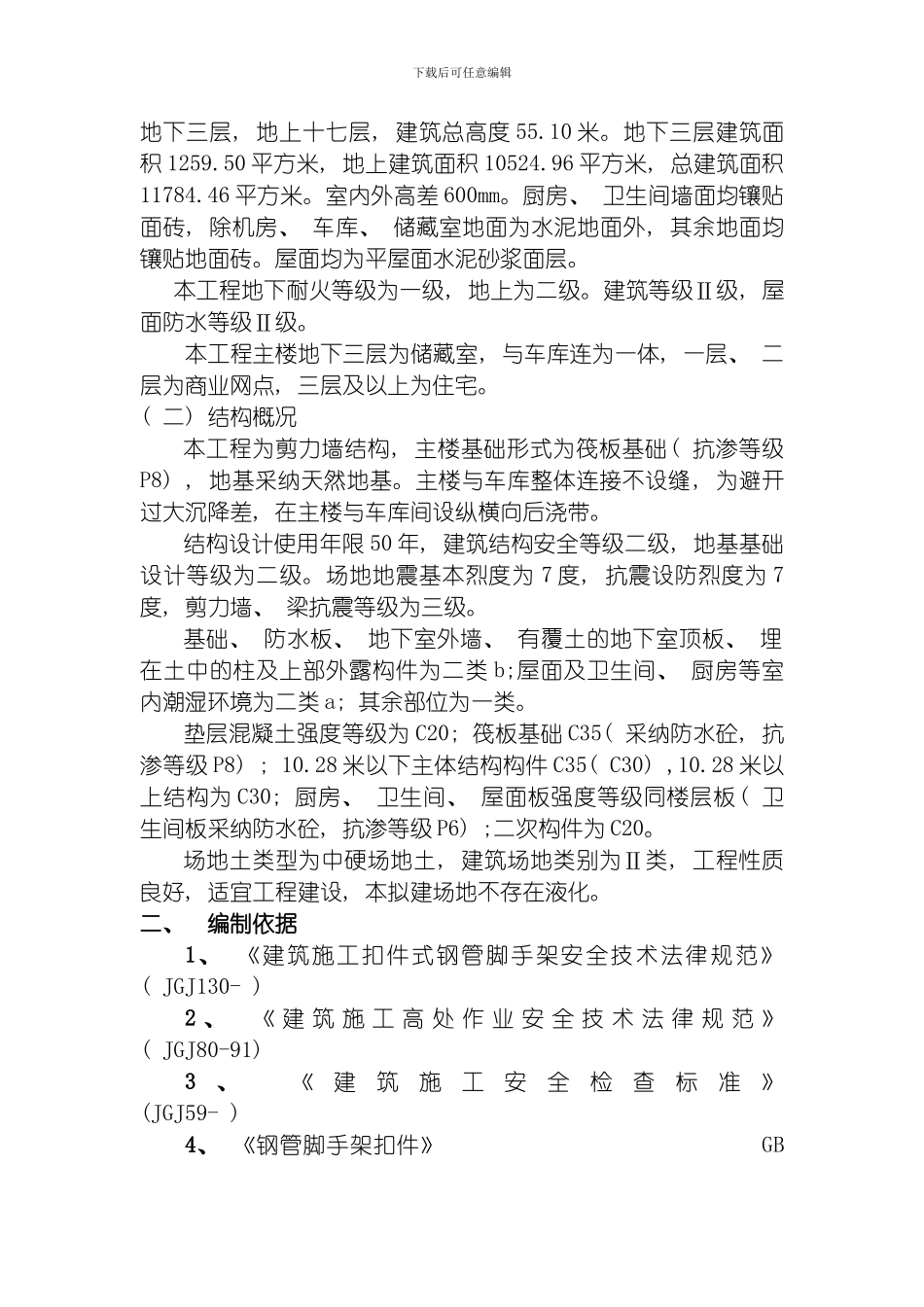

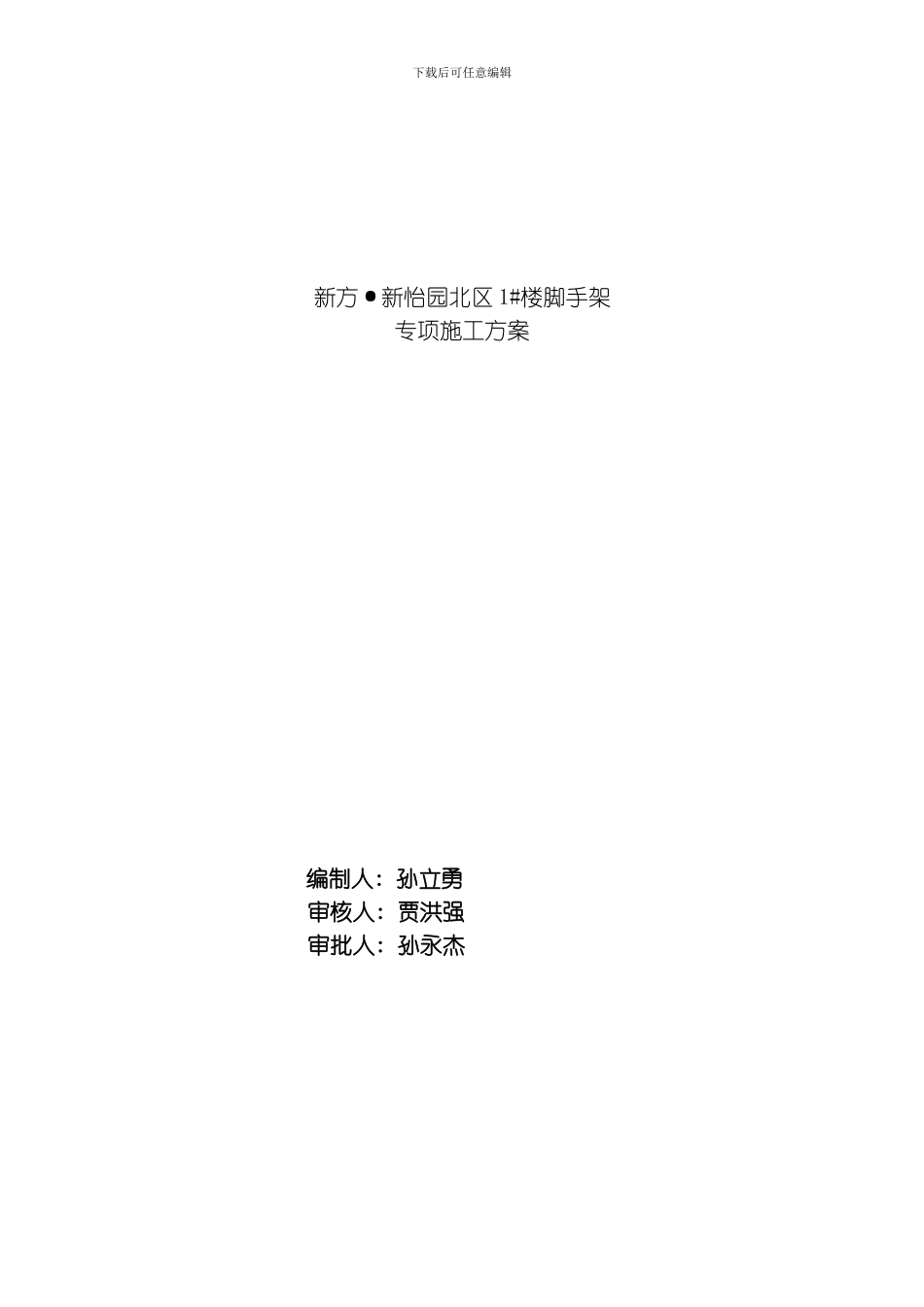

下载后可任意编辑 新方·新怡园北区 1#楼脚手架专项施工方案编制人: 孙立勇审核人: 贾洪强审批人: 孙永杰下载后可任意编辑目 录一、 工程概况二、 编制依据三、 施工部署四、 脚手架的搭设及拆除施工工艺 五、 安全防护措施 六、 劳动力及材料、 机具配备 七、 质量要求 八、 安全防护措施 九、 文明施工要求 附: 脚手架计算书倒料平台的稳定承载计算图 一、 工程概况( 一) 建筑概况新方·新怡园北区 1#住宅楼位于凤山路与凤凰街东南角, 下载后可任意编辑地下三层, 地上十七层, 建筑总高度 55.10 米。地下三层建筑面积 1259.50 平方米, 地上建筑面积 10524.96 平方米, 总建筑面积11784.46 平方米。室内外高差 600mm。厨房、 卫生间墙面均镶贴面砖, 除机房、 车库、 储藏室地面为水泥地面外, 其余地面均镶贴地面砖。屋面均为平屋面水泥砂浆面层。本工程地下耐火等级为一级, 地上为二级。建筑等级Ⅱ级, 屋面防水等级Ⅱ级。本工程主楼地下三层为储藏室, 与车库连为一体, 一层、 二层为商业网点, 三层及以上为住宅。( 二) 结构概况本工程为剪力墙结构, 主楼基础形式为筏板基础( 抗渗等级P8) , 地基采纳天然地基。主楼与车库整体连接不设缝, 为避开过大沉降差, 在主楼与车库间设纵横向后浇带。结构设计使用年限 50 年, 建筑结构安全等级二级, 地基基础设计等级为二级。场地地震基本烈度为 7 度, 抗震设防烈度为 7度, 剪力墙、 梁抗震等级为三级。基础、 防水板、 地下室外墙、 有覆土的地下室顶板、 埋在土中的柱及上部外露构件为二类 b;屋面及卫生间、 厨房等室内潮湿环境为二类 a; 其余部位为一类。垫层混凝土强度等级为 C20; 筏板基础 C35( 采纳防水砼, 抗渗等级 P8) ; 10.28 米以下主体结构构件 C35( C30) ,10.28 米以上结构为 C30; 厨房、 卫生间、 屋面板强度等级同楼层板( 卫生间板采纳防水砼, 抗渗等级 P6) ;二次构件为 C20。场地土类型为中硬场地土, 建筑场地类别为Ⅱ类, 工程性质良好, 适宜工程建设, 本拟建场地不存在液化。二、 编制依据1、 《建筑施工扣件式钢管脚手架安全技术法律规范》 ( JGJ130- ) 2 、 《 建 筑 施 工 高 处 作 业 安 全 技 术 法 律 规 范 》 ( JGJ80-91) 3、 《建筑施工安全检查标准》 (JGJ59- )4、 《钢管脚手架扣件》 GB 下载后可任意编辑158315 、 《 钢 结 构...
