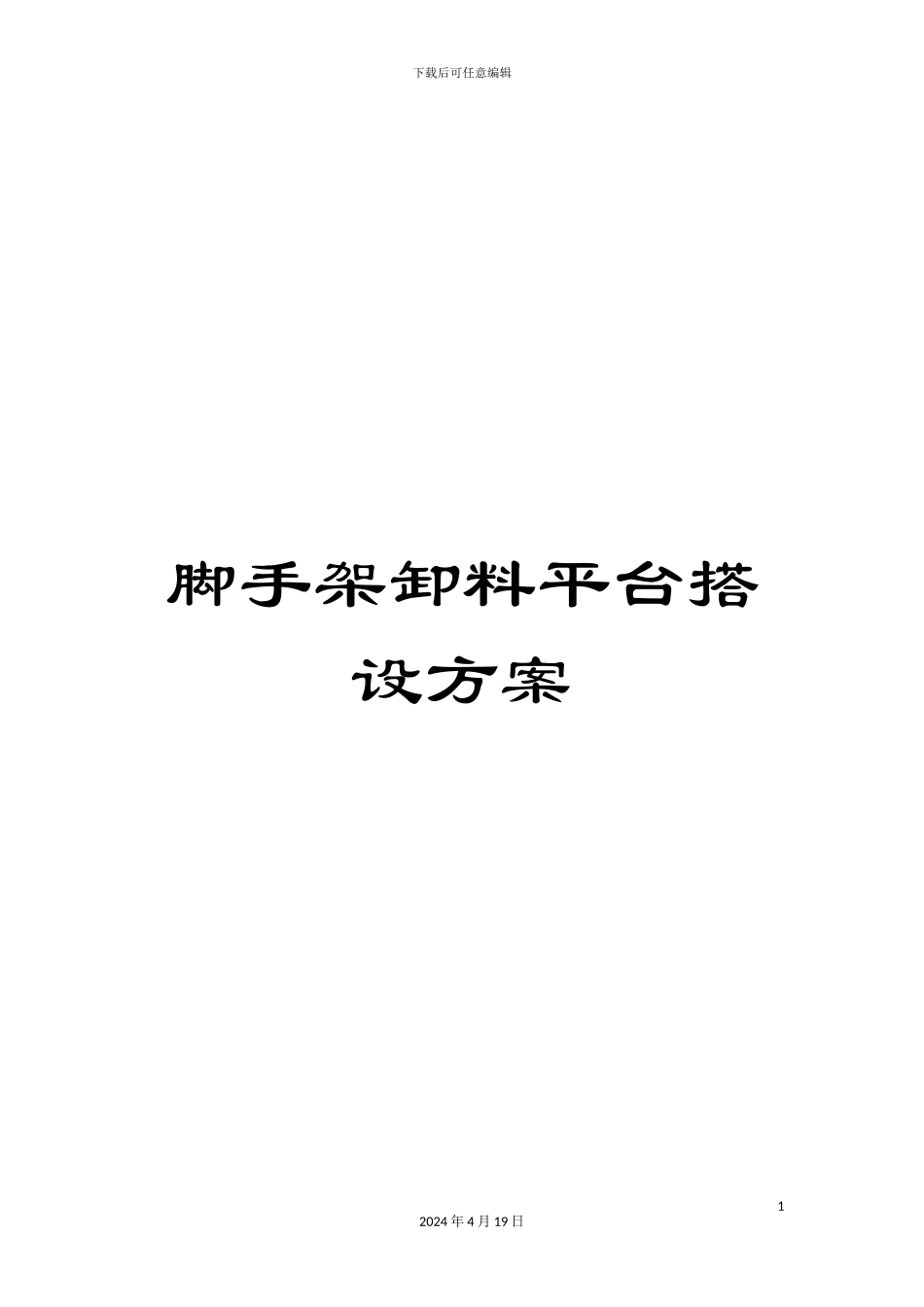

脚手架卸料平台搭设方案模板

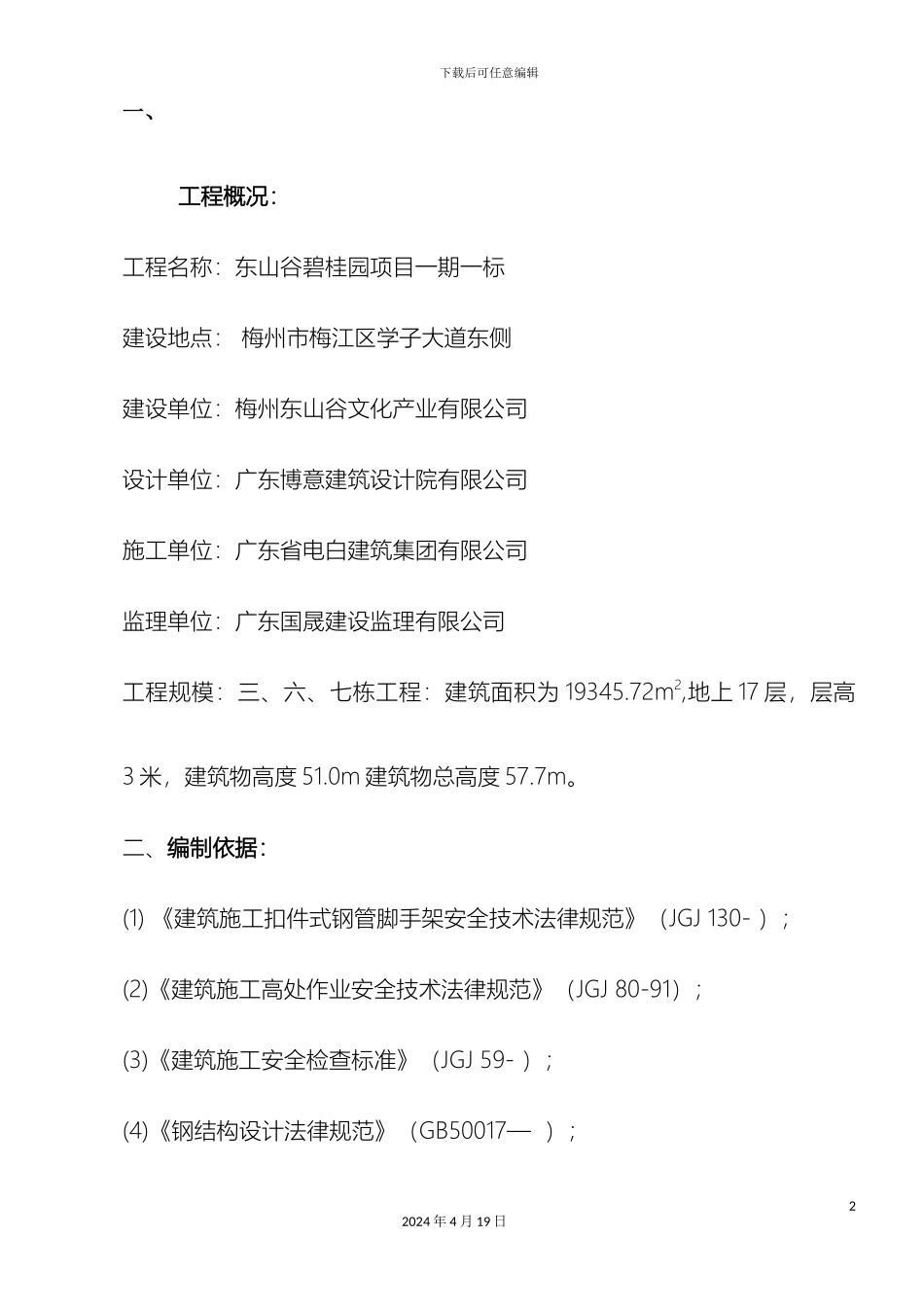

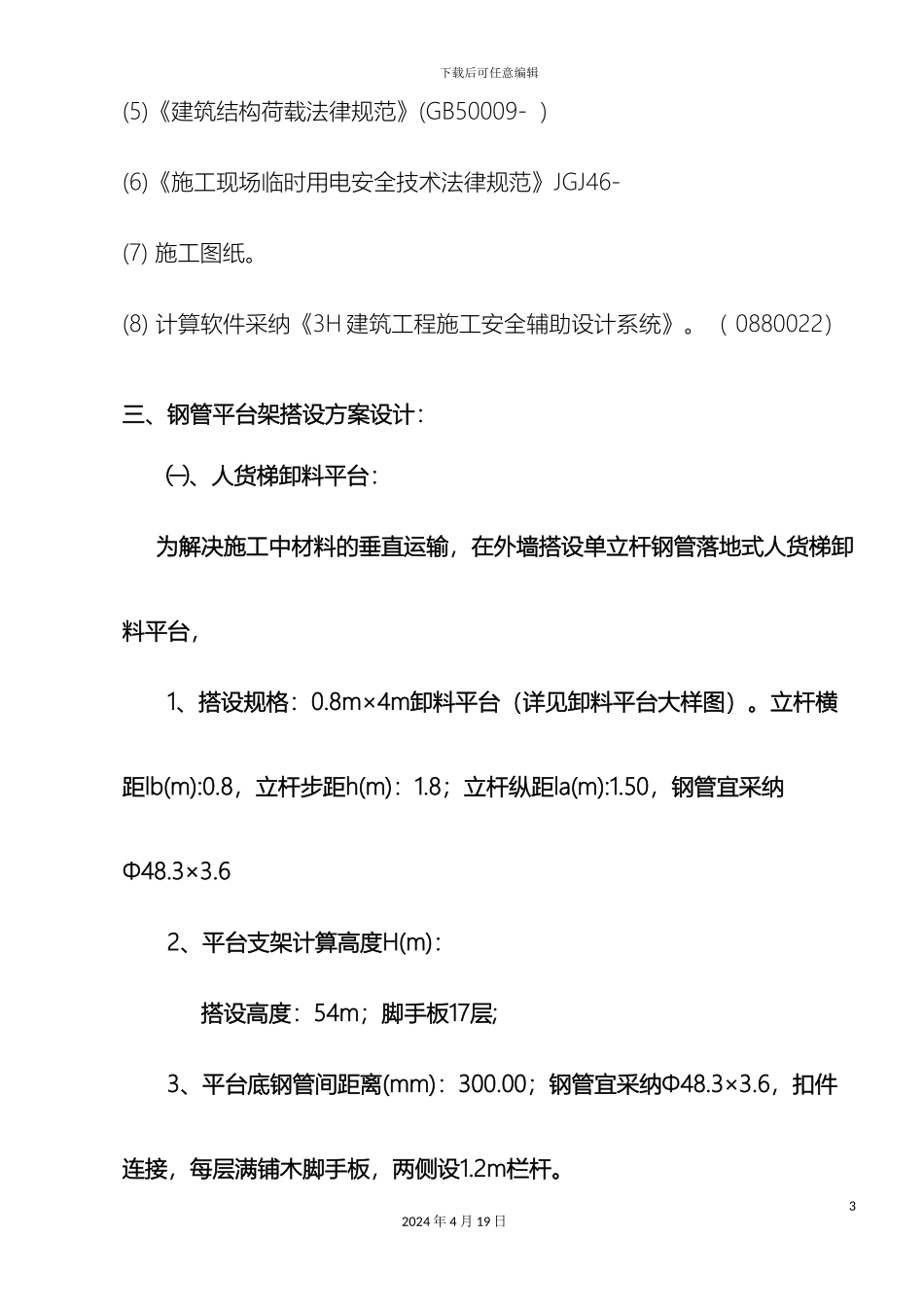

下载后可任意编辑脚手架卸料平台搭设方案12024 年 4 月 19 日下载后可任意编辑一、 工程概况：工程名称：东山谷碧桂园项目一期一标建设地点： 梅州市梅江区学子大道东侧建设单位：梅州东山谷文化产业有限公司设计单位：广东博意建筑设计院有限公司施工单位：广东省电白建筑集团有限公司监理单位：广东国晟建设监理有限公司工程规模：三、六、七栋工程：建筑面积为 19345.72m2,地上 17 层，层高3 米，建筑物高度 51.0m 建筑物总高度 57.7m。二、编制依据：(1) 《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ 130- ）；(2)《建筑施工高处作业安全技术法律规范》（JGJ 80-91）；(3)《建筑施工安全检查标准》（JGJ 59- ）；(4)《钢结构设计法律规范》（GB50017— ）；22024 年 4 月 19 日下载后可任意编辑(5)《建筑结构荷载法律规范》(GB50009- )(6)《施工现场临时用电安全技术法律规范》JGJ46- (7) 施工图纸。(8) 计算软件采纳《3H 建筑工程施工安全辅助设计系统》。（ 0880022）三、钢管平台架搭设方案设计：㈠、人货梯卸料平台：为解决施工中材料的垂直运输，在外墙搭设单立杆钢管落地式人货梯卸料平台，1、搭设规格：0.8m×4m卸料平台（详见卸料平台大样图）。立杆横距lb(m):0.8，立杆步距h(m)：1.8；立杆纵距la(m):1.50，钢管宜采纳Φ48.3×3.62、平台支架计算高度H(m)：搭设高度：54m；脚手板17层;3、平台底钢管间距离(mm)：300.00；钢管宜采纳Φ48.3×3.6，扣件连接，每层满铺木脚手板，两侧设1.2m栏杆。32024 年 4 月 19 日下载后可任意编辑4、连墙件每层每立杆连接，分二次拉吊卸荷，用 Φ16 钢丝绳。位置按外墙脚手架拉吊卸荷施工图 02。㈡、塔吊转料平台：为解决施工周转材料（模板、钢管、木方等）的垂直运输，工程外墙搭设单立杆钢管落地式塔吊转料平台。1、塔吊转料平台应独立搭设，不得与外架相连。2、搭设尺寸：3.2m×4m。立杆横向间距或排距la(m):0. 8，立杆步距h(m)：1.50；立杆纵向间距lb(m):0.8，钢管宜采纳Φ48.3×3.6. 3、平台支架计算高度H(m)搭设高度：48.0m；4、平台底钢管间距离(mm)：300.00；扣件连接，连墙杆：钢管扣件连接方式，每层每3根立杆拉结。操作层满铺木脚手板，四周设1.2m栏杆。5、架体外侧由底至顶连续设置竖向剪刀撑，水平剪刀撑每10米设置一道。架体每三层用平网或脚手板封闭。6、平台堆放限重为1吨。42024 年 4 月 19 日下载后可任意编辑材料堆放限重...
