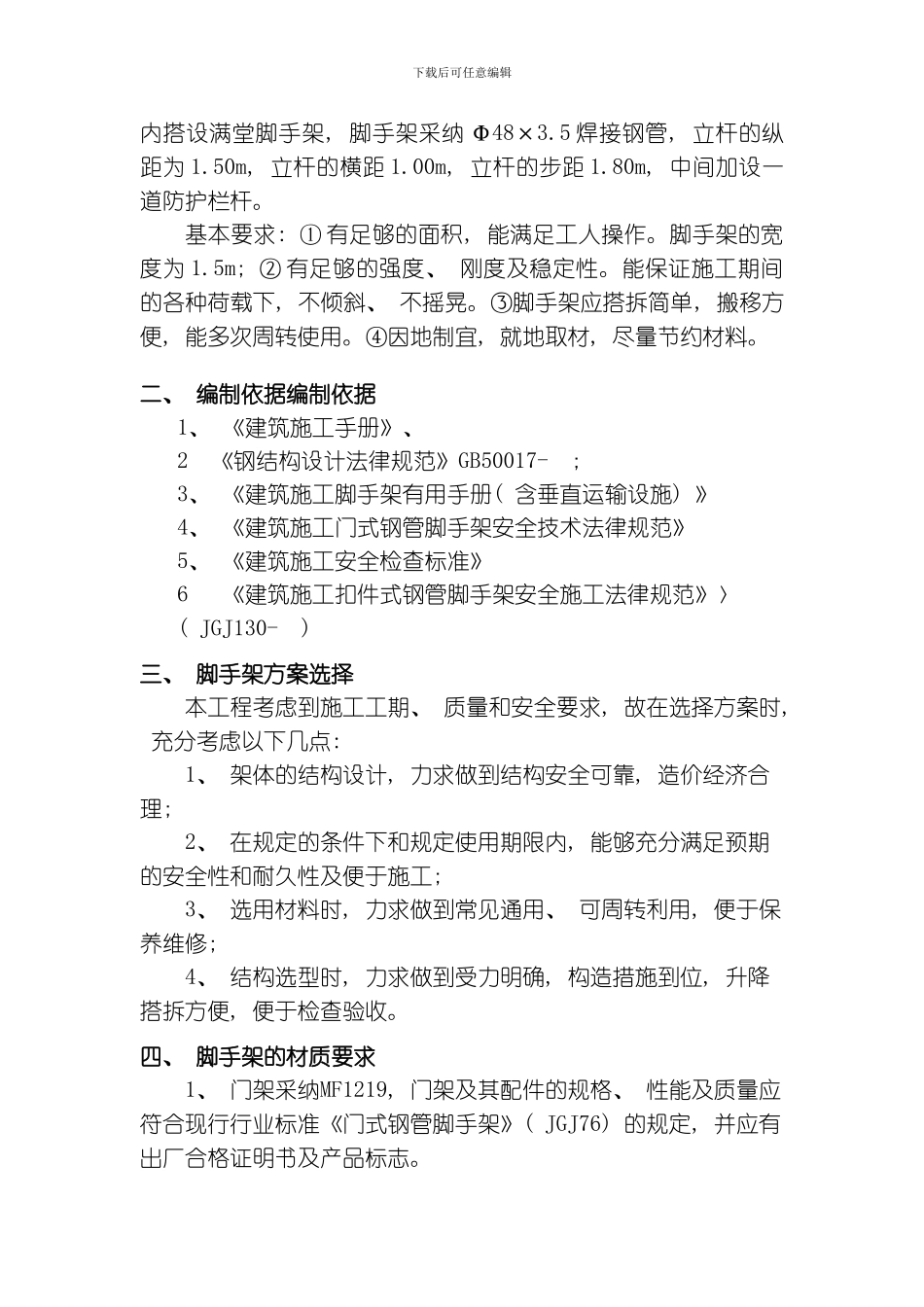

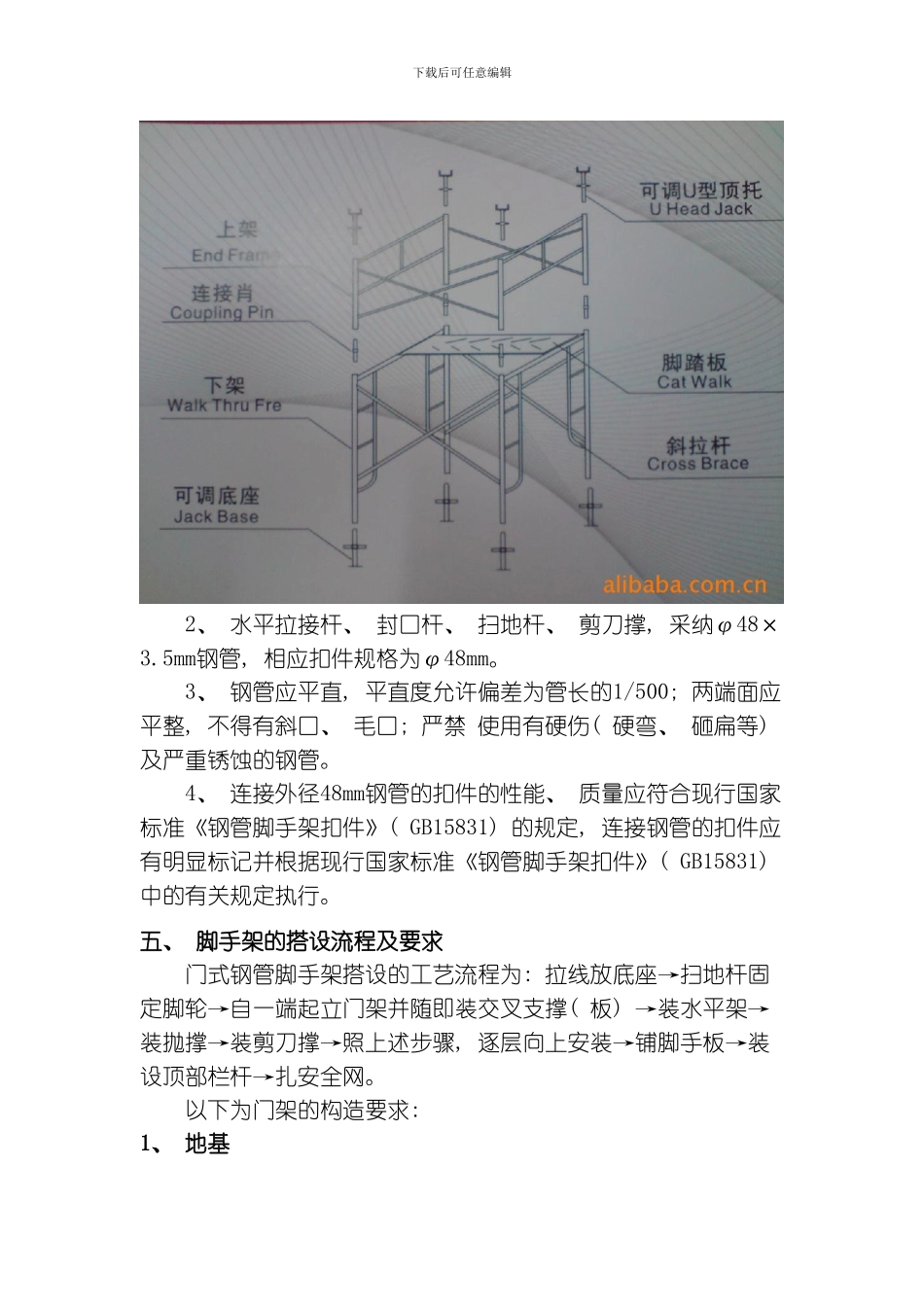

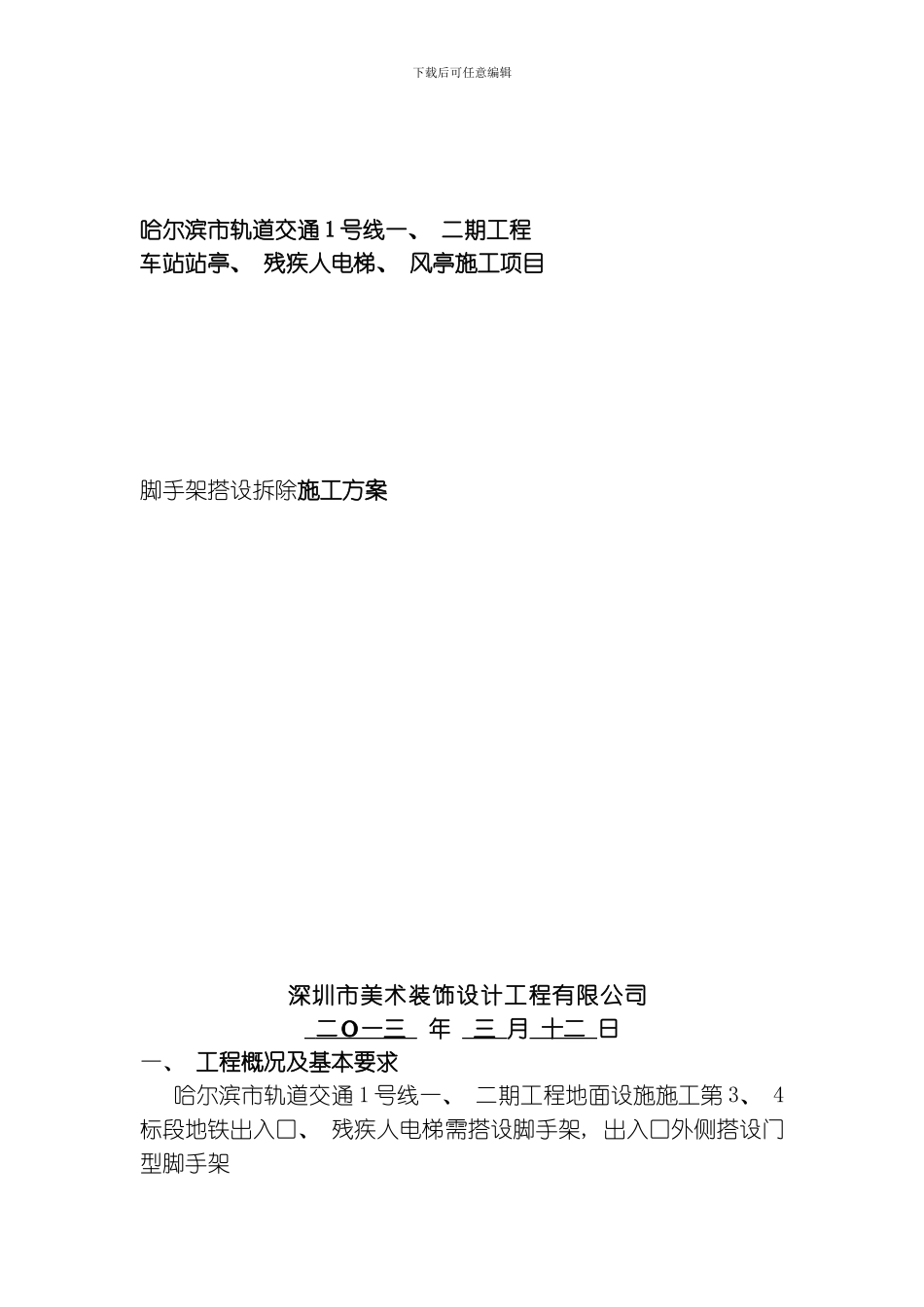

下载后可任意编辑哈尔滨市轨道交通 1 号线一、 二期工程车站站亭、 残疾人电梯、 风亭施工项目 脚手架搭设拆除施工方案 深圳市美术装饰设计工程有限公司 二Ｏ一三 年 三 月 十二 日一、 工程概况及基本要求哈尔滨市轨道交通 1 号线一、 二期工程地面设施施工第 3、 4标段地铁出入口、 残疾人电梯需搭设脚手架, 出入口外侧搭设门型脚手架下载后可任意编辑内搭设满堂脚手架, 脚手架采纳 Φ48×3.5 焊接钢管, 立杆的纵距为 1.50m, 立杆的横距 1.00m, 立杆的步距 1.80m, 中间加设一道防护栏杆。基本要求: ① 有足够的面积, 能满足工人操作。脚手架的宽度为 1.5m; ② 有足够的强度、 刚度及稳定性。能保证施工期间的各种荷载下, 不倾斜、 不摇晃。③脚手架应搭拆简单, 搬移方便, 能多次周转使用。④因地制宜, 就地取材, 尽量节约材料。 二、 编制依据编制依据1、 《建筑施工手册》、 2 《钢结构设计法律规范》GB50017- ; 3、 《建筑施工脚手架有用手册( 含垂直运输设施) 》4、 《建筑施工门式钢管脚手架安全技术法律规范》5、 《建筑施工安全检查标准》6 《建筑施工扣件式钢管脚手架安全施工法律规范》〉( JGJ130- ) 三、 脚手架方案选择本工程考虑到施工工期、 质量和安全要求, 故在选择方案时, 充分考虑以下几点: 1、 架体的结构设计, 力求做到结构安全可靠, 造价经济合理; 2、 在规定的条件下和规定使用期限内, 能够充分满足预期的安全性和耐久性及便于施工; 3、 选用材料时, 力求做到常见通用、 可周转利用, 便于保养维修; 4、 结构选型时, 力求做到受力明确, 构造措施到位, 升降搭拆方便, 便于检查验收。四、 脚手架的材质要求1、 门架采纳MF1219, 门架及其配件的规格、 性能及质量应符合现行行业标准《门式钢管脚手架》( JGJ76) 的规定, 并应有出厂合格证明书及产品标志。下载后可任意编辑2、 水平拉接杆、 封口杆、 扫地杆、 剪刀撑, 采纳φ48×3.5mm钢管, 相应扣件规格为φ48mm。3、 钢管应平直, 平直度允许偏差为管长的1/500; 两端面应平整, 不得有斜口、 毛口; 严禁 使用有硬伤( 硬弯、 砸扁等) 及严重锈蚀的钢管。4、 连接外径48mm钢管的扣件的性能、 质量应符合现行国家标准《钢管脚手架扣件》( GB15831) 的规定, 连接钢管的扣件应有明显标记并根据现行国家标准《钢管脚手架扣件》( GB15831) 中的有关规定执行。五、 脚...
