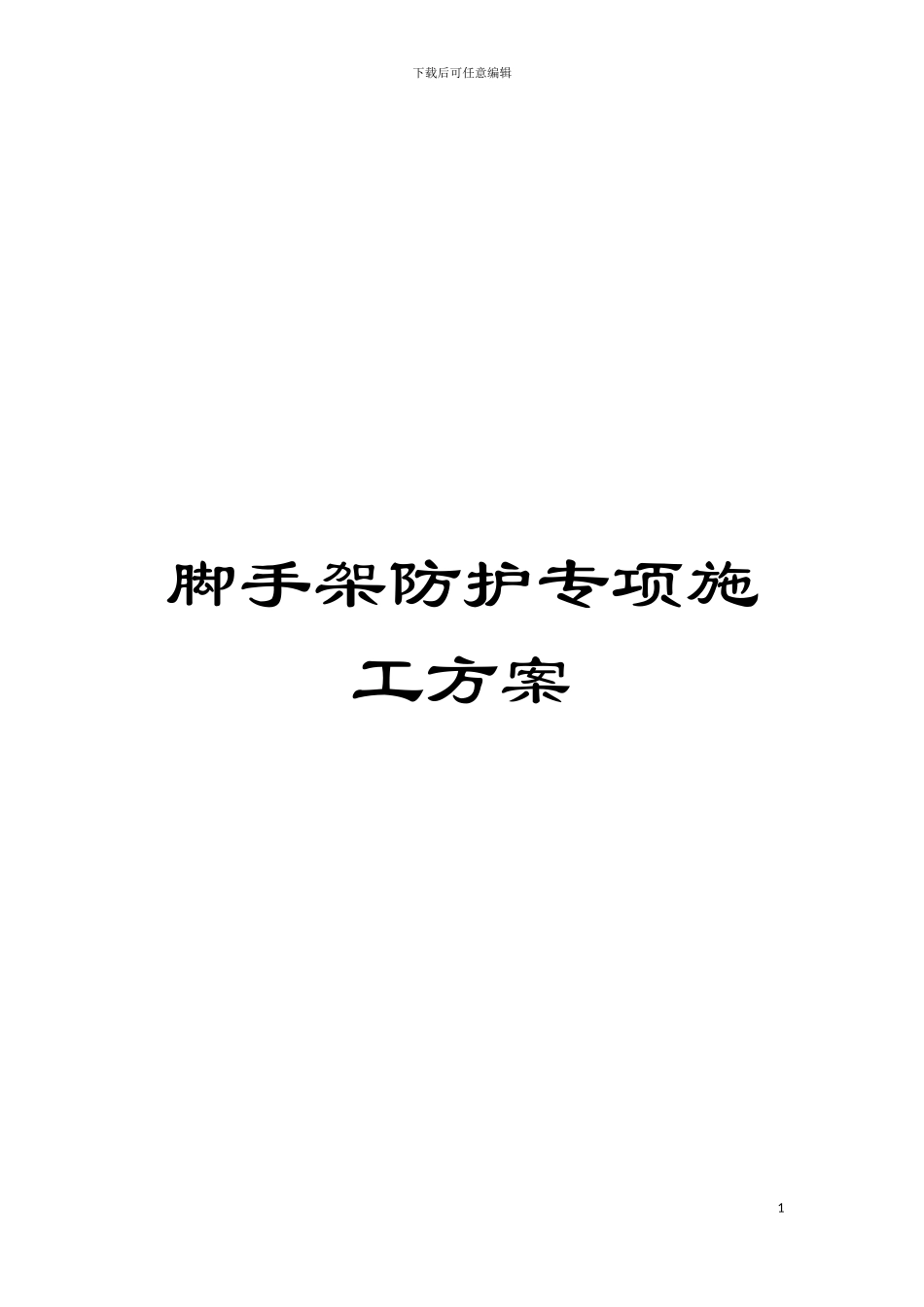

脚手架防护专项施工方案模板

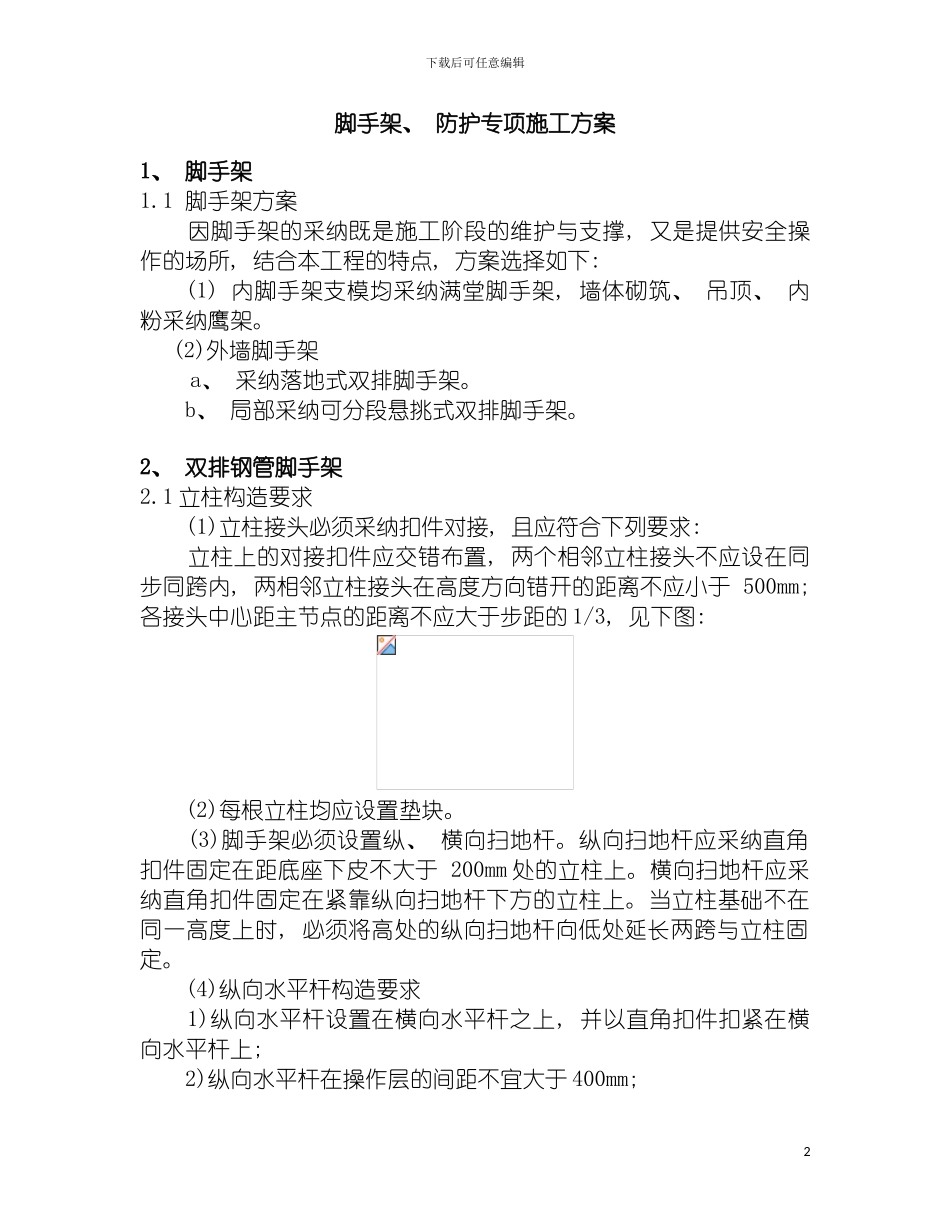

下载后可任意编辑脚手架防护专项施工方案1下载后可任意编辑脚手架、 防护专项施工方案1、 脚手架1.1 脚手架方案 因脚手架的采纳既是施工阶段的维护与支撑, 又是提供安全操作的场所, 结合本工程的特点, 方案选择如下: (1) 内脚手架支模均采纳满堂脚手架, 墙体砌筑、 吊顶、 内粉采纳鹰架。(2)外墙脚手架a、 采纳落地式双排脚手架。b、 局部采纳可分段悬挑式双排脚手架。2、 双排钢管脚手架2.1 立柱构造要求 (1)立柱接头必须采纳扣件对接, 且应符合下列要求: 立柱上的对接扣件应交错布置, 两个相邻立柱接头不应设在同步同跨内, 两相邻立柱接头在高度方向错开的距离不应小于 500mm; 各接头中心距主节点的距离不应大于步距的 1/3, 见下图: (2)每根立柱均应设置垫块。 (3)脚手架必须设置纵、 横向扫地杆。纵向扫地杆应采纳直角扣件固定在距底座下皮不大于 200mm 处的立柱上。横向扫地杆应采纳直角扣件固定在紧靠纵向扫地杆下方的立柱上。当立柱基础不在同一高度上时, 必须将高处的纵向扫地杆向低处延长两跨与立柱固定。 (4)纵向水平杆构造要求 1)纵向水平杆设置在横向水平杆之上, 并以直角扣件扣紧在横向水平杆上; 2)纵向水平杆在操作层的间距不宜大于 400mm; 2下载后可任意编辑 3)纵向水平杆的长度一般不宜小于 3 跨, 并不小于 6m 。 (5)横向水平杆构造要求 双排架的横向水平杆两端应采纳直角扣件固定在立柱上。 (6)竹笆片铺设 竹笆板主筋应置于纵向水平杆方向, 应采纳对接平铺, 四个角应用直径为 1.2mm 的镀锌钢丝, 固定置纵向水平杆上。 (7)建筑物连接 柔性连接, 边梁预埋 Ф6 钢筋＠4000mm, 与立杆扣连, 钢管反向硬撑。 (8)支撑 1)剪刀撑 a.每道剪刀撑跨越立柱的根数宜在 5-7 根之间,每道剪刀撑宽度不应小于 4 跨,且不小于 6m, 斜杆与地面的倾角宜在 45°-60°之间。 b.剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的槽伸出端或立柱上,旋转扣件中心线距主节点的距离不大于 150mm。 2)横向支撑 横向支撑的斜杆应在 1--2 步内, 由底至顶层呈之字型连续布置, 斜杆应采纳旋转扣件固定在与之相交的立柱或横向水平杆的伸出端上。 (9)留洞构造 如图: 2.2 脚手架搭设2.2.1 脚手架搭设顺序 放置纵向扫地杆→立柱→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→连墙件(或加抛撑)→第二步纵向水平杆→第二步横向水平杆……2.2.2 搭设立柱的注意事项: 3下载后...
