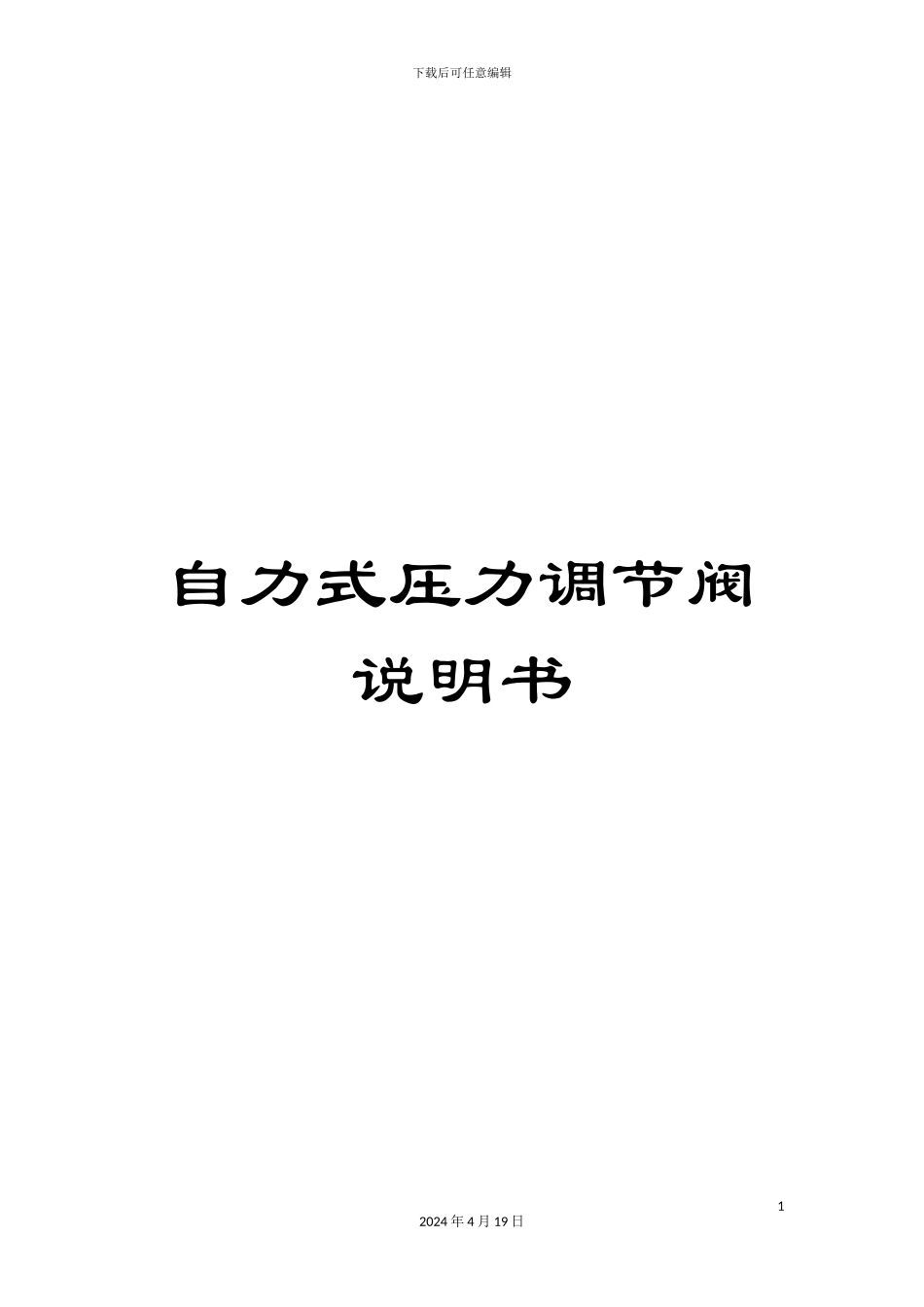

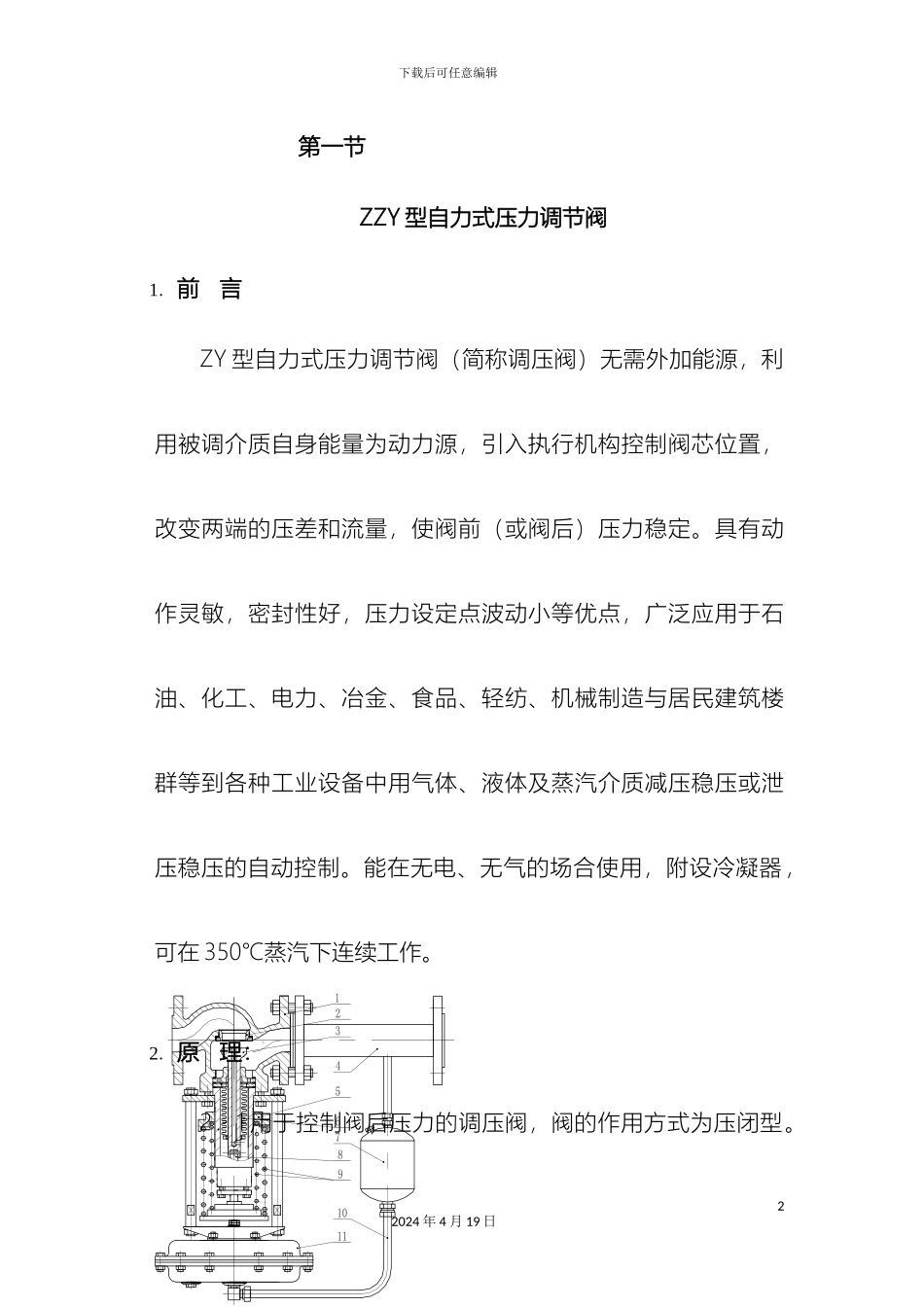

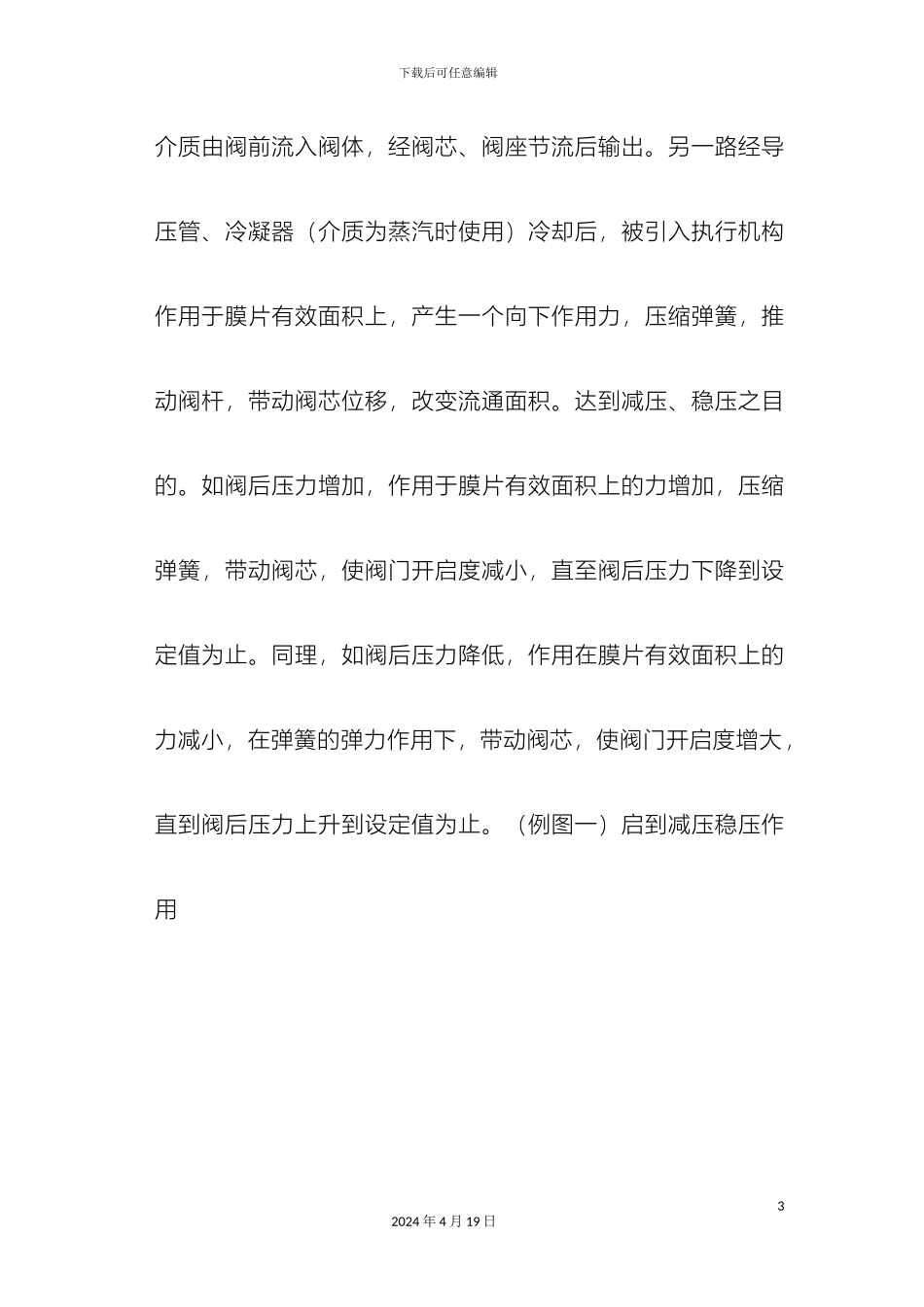

下载后可任意编辑自力式压力调节阀说明书12024 年 4 月 19 日下载后可任意编辑 第一节ZZY 型自力式压力调节阀1．前 言ZY 型自力式压力调节阀（简称调压阀）无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等到各种工业设备中用气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。能在无电、无气的场合使用，附设冷凝器，可在 350℃蒸汽下连续工作。2．原 理：2．1 用于控制阀后压力的调压阀，阀的作用方式为压闭型。22024 年 4 月 19 日下载后可任意编辑介质由阀前流入阀体，经阀芯、阀座节流后输出。另一路经导压管、冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片有效面积上，产生一个向下作用力，压缩弹簧，推动阀杆，带动阀芯位移，改变流通面积。达到减压、稳压之目的。如阀后压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度减小，直至阀后压力下降到设定值为止。同理，如阀后压力降低，作用在膜片有效面积上的力减小，在弹簧的弹力作用下，带动阀芯，使阀门开启度增大，直到阀后压力上升到设定值为止。（例图一）启到减压稳压作用32024 年 4 月 19 日下载后可任意编辑 2．1 用于控制阀前压力的调压阀，阀的作用方式为压开型。介质由阀前流入阀体，同时经导压管、冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片有效面积上，压缩弹簧，使阀芯随之发生相应的位移，达到泄压、稳压之目的。如阀前压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度增大，直至阀前压力下降到设定值为止。同理，如阀前压力降低，作用在膜片有效面积上的力减小，42024 年 4 月 19 日（图一）蒸汽用控制阀后型自力式压力调节阀 B 型 （图二）控制阀前压力的调压阀 K 型下载后可任意编辑在弹簧的弹力作用下，带动阀芯，使阀门开启度减小，直到阀前压力上升到设定值为止。（图二）启到泄压稳压的作用一般来说压开型的自力式压力调节阀工作时为常闭，超过压力设定点时打开启到安全作用，但又于安全阀有所区别，安全阀是超过压力设定点阀门全开，而自力式压开型是随着压力的升高开度相应增大。3. 规格与技术参数：3.1 公称通径：DN15~3503.2 ...
