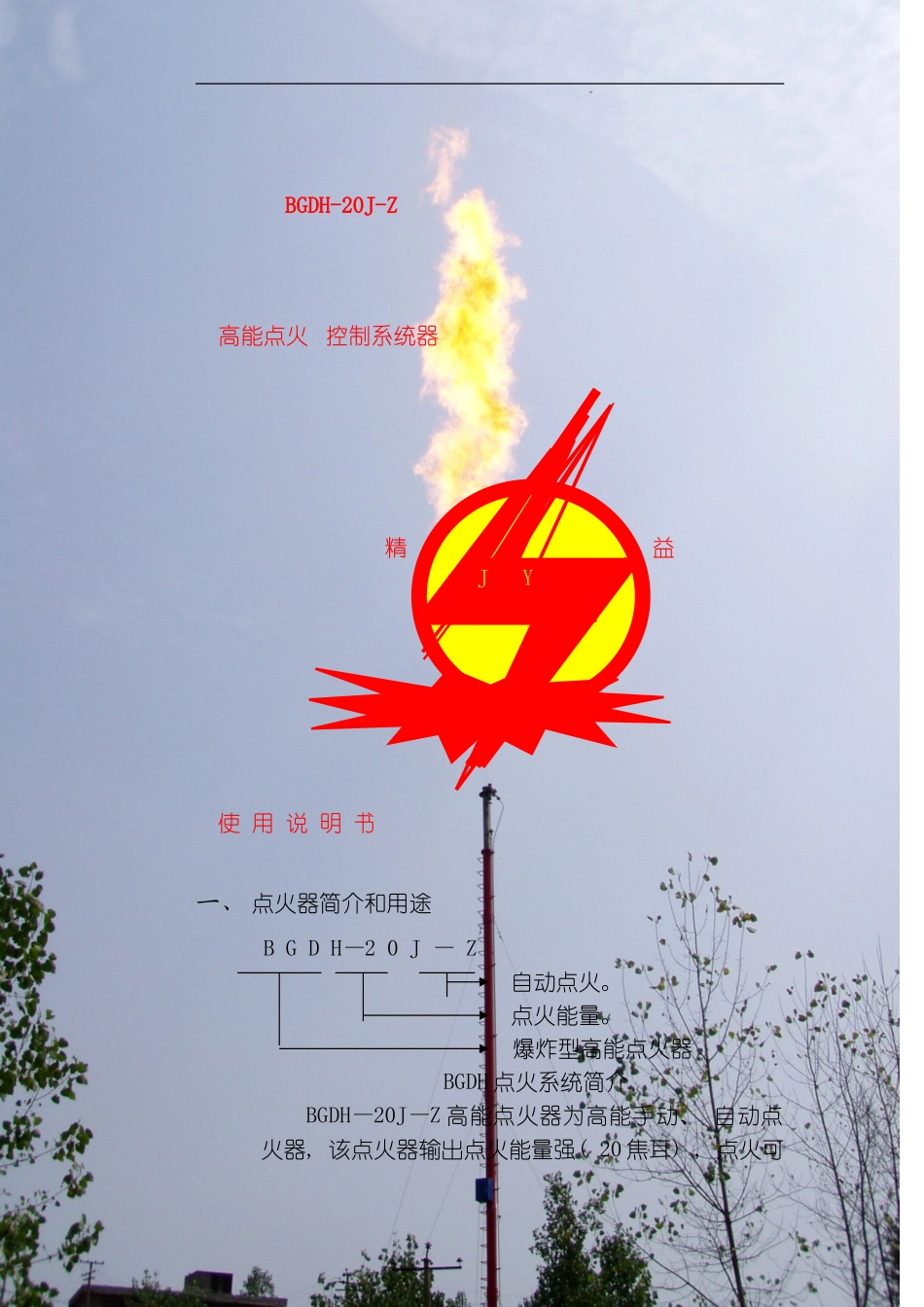

BGDH-20J-Z高能点火 控制系统器精益使 用 说 明 书 一、 点火器简介和用途 B G D H—2 0 J — Z 自动点火。 点火能量。 爆炸型高能点火器BGDH 点火系统简介BGDH—20J—Z 高能点火器为高能手动、 自动点火器, 该点火器输出点火能量强( 20 焦耳) , 点火可J YJ Y下载后可任意编辑靠, 使用寿命长, 点火端( 火花塞) 耐高温、 抗结炭、 抗结焦, 具有自净能力, 即使在水中和泥浆中也能工作打火。是专为工作在空气湿度大和常年雨雪较多的环境而设计制作的。该点火装置不怕雨水、 泥浆以及放空所排出的液体和固体污染物的污染, 更能实现紧急放喷时全天候的可靠点火。它取代了传统的魔术弹和长明灯点火; 是节约能源、 减少环境污染的最佳配套设备。整套系统控制灵敏, 操作简便, 少维护。该点火系统控制距离远( 控制室与点火装置之间的距离50~1000 米) 、 高压输出距离长( 点火器与点火电极之间的距离 5~40 米) , 高压绝缘系数高, 性能好,其配备的高温导线能够在高温( 200°C) 环境下工作。特别适合各种人所不能及的远距离点火和空中以及有毒气体的燃烧场所点火。省去了人工点火的不良安全因素。二、 工艺流程当系统接通电源后, 开启自动点火开关时, 系统即进入待机状态。系统根据需要, 由操作人员进行需要的压力报警设定。超压放空点火, 由前级超压检测器控制系统放空自动点火。此时, 当前级超压检测器检测到压力超过设定值时, 系统将发出声光报警, 并自动工作( 点火器自动点火时间为 3 分钟) 点燃引火燃烧器。在引火燃烧器工作 6 分钟之后, 系统将自动关闭引火燃烧器气源。假如系统的各检测器件失效时, 操作人员可进行手动强制点火。下载后可任意编辑点火器原理框图: 三、 主要技术参数点火控制器技术参数: 1. 外接工作电源: ∽220V±10%,50Hz.2. 工作电流: 1-2A。。3. 工作环境温度: -40℃—50℃。 点火装置技术参数: 1. 单次点火能量: 20-30 焦耳。2. 火花频率: ≥5 次/秒。3. 适应燃料: 可燃气体、 轻油、 重油。4. 工作温度: A、 控制器: -40℃—50℃。B 、 高 温 连 接 电 缆 : -40℃—200℃。C、 点火导电杆( 点火电极) : -40℃—1300℃。5. 控制器相对湿度: ≤85%。6. 点火装置相对湿度: 100%。压力检测仪压技术参数: 1. 前级压力值: 0～1MPa 根据需要自行设定。火焰温度检测控 制 器 及220V 沟通电源高 压 点火 系 ...
