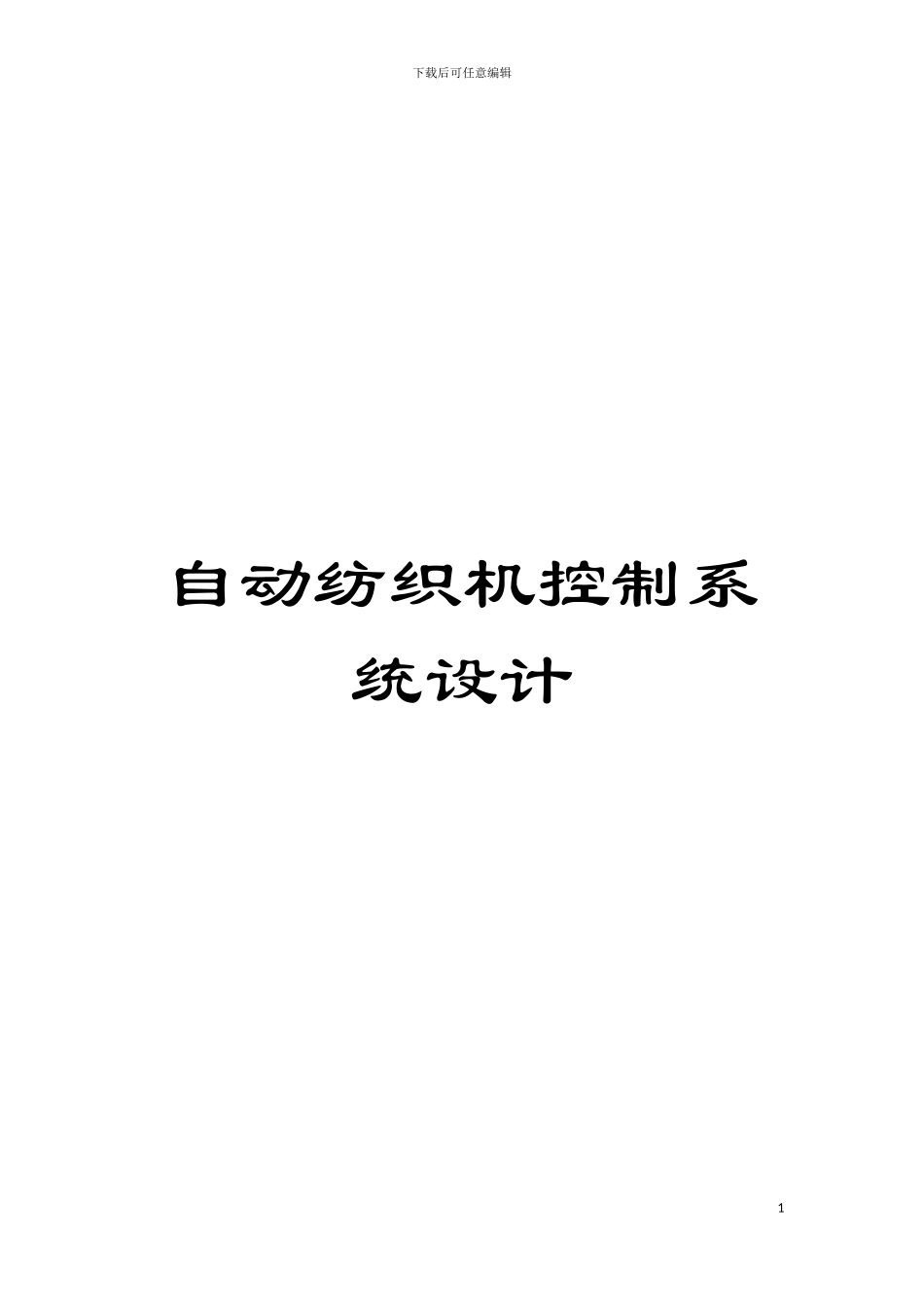

下载后可任意编辑自动纺织机控制系统设计1下载后可任意编辑摘 要随 着 电 力 电 子 技 术 、 微 电 子 技 术 及控 制 理 论 的 进 展 , 电 气 控 制 系 统 在 工 程中 得 到 日 益 广 泛 的 应 用 。 剑 杆 织 机 作 为一 种 适 应 性 最 强 的 无 梭 织 机 , 其 进 展 方向 为 电 子 选 纬 、 电 子 送 经 、 电 子 卷 取控 制 技 术 的 讨 论 和 应 用 。本 论 文 采 纳 DSP2407 作 为 剑 杆 织 机 电 气控 制 系 统 的 主 控 芯 片 。 并 对 主 要 组 成 部分 进 行 了 较 为 系 统 的 阐 述 , 包 括 送 经 卷取 系 统 , 引 纬 系 统 及 其 电 机 的 驱 动 控 制 , 故 障 检 测 做 出 具 体 的 分 析 , 同 时 对 剑杆 织 机 的 经 纱 张 力 做 出 检 测 并 及 时 反 映给 单 片 机 。 送 经 卷 取 电 机 采 纳 无 刷 直 流电 机 来 完 成 , 并 在 微 处 理 器 的 控 制 下 实现 送 经 卷 取 的 同 步 运 行 , 保 持 张 力 恒 定 。引 纬 电 机 采 纳 三 相 混 合 式 步 进 电 机 。 本 文 首 先 对 纺 织 机 和 其 电 控 部 分 的总 体 设 计 做 出 概 述 , 然 后 是 设 计 的 主 体部 分 , 首 先 是 对 三 相 电 的 整 流 , 滤 波 做出 设 计 并 进 行 整 流 二 极 管 和 滤 波 电 容 的选 择 。 本 文 对 送 经 卷 取 电 机 和 引 纬 电 机都 使 用 双 极 性 PWM 控 制 , 选 取 MOSFET 作 为 桥I下载后可任意编辑式 逆 变 的 开 关 器 件 。 送 经 电 机 部 分 选 用驱 动 芯 片 IR2113 来 驱 动 开 关 器 件 。 同 时 对电 路 进 行 检 测 , 本 文 对 整 流 输 出 母 线 电压 和 送 经 电 机 定 子 短 接 电 流 进 行 检 测 经A/D 转 换 将 信 号 传 给 控 制 芯 片 。 引 纬 部 分对 三 相 混 合 式 步 进 电 机 的 驱 动 和 检 测 做了 详 细 设 计 。 设 计 中 采 纳 ” S” 型 张 力 传感 器 对 经 纱 张 力 进 行 检 测 , 将 检 测 信...
