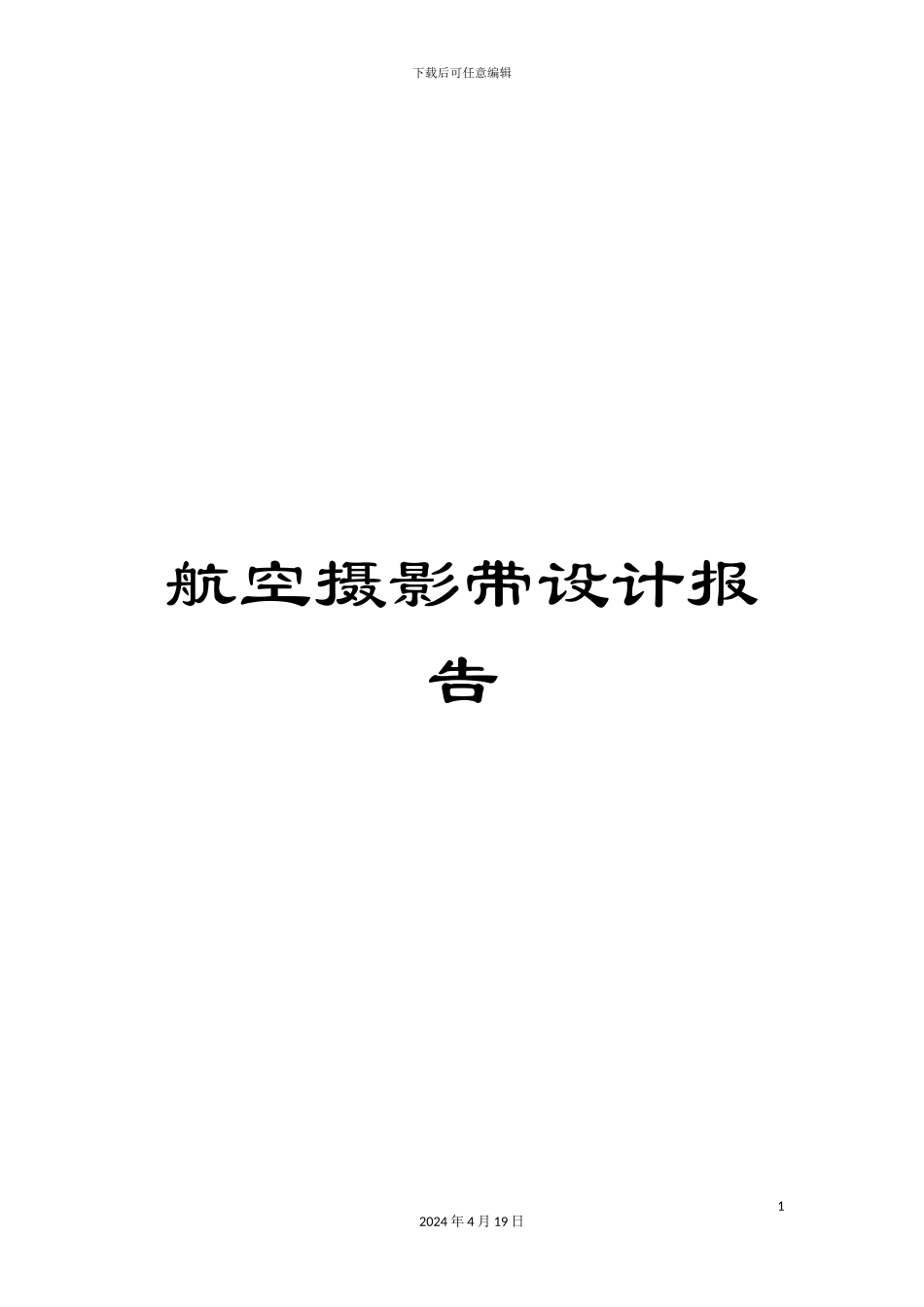

航空摄影带设计报告范本

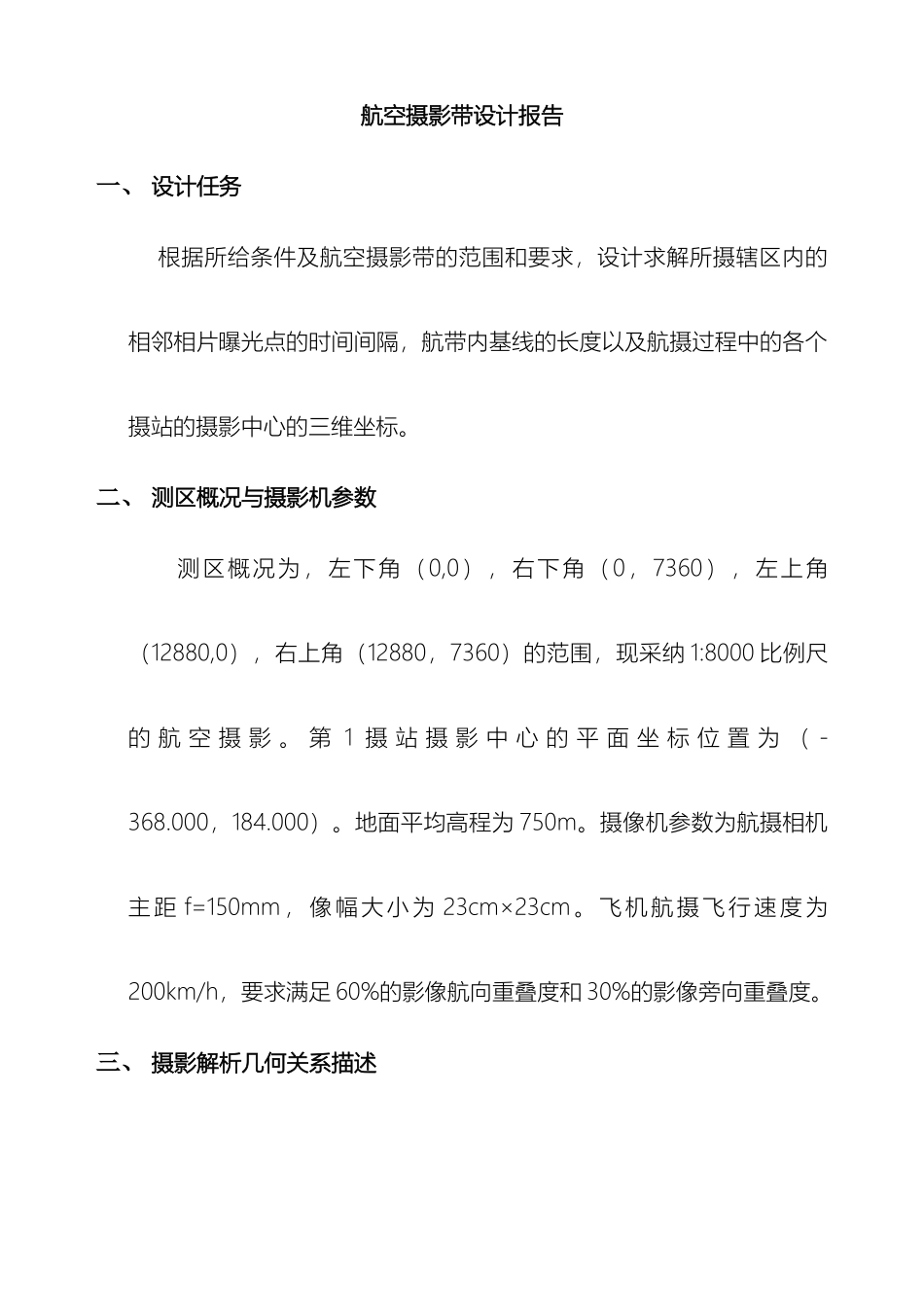

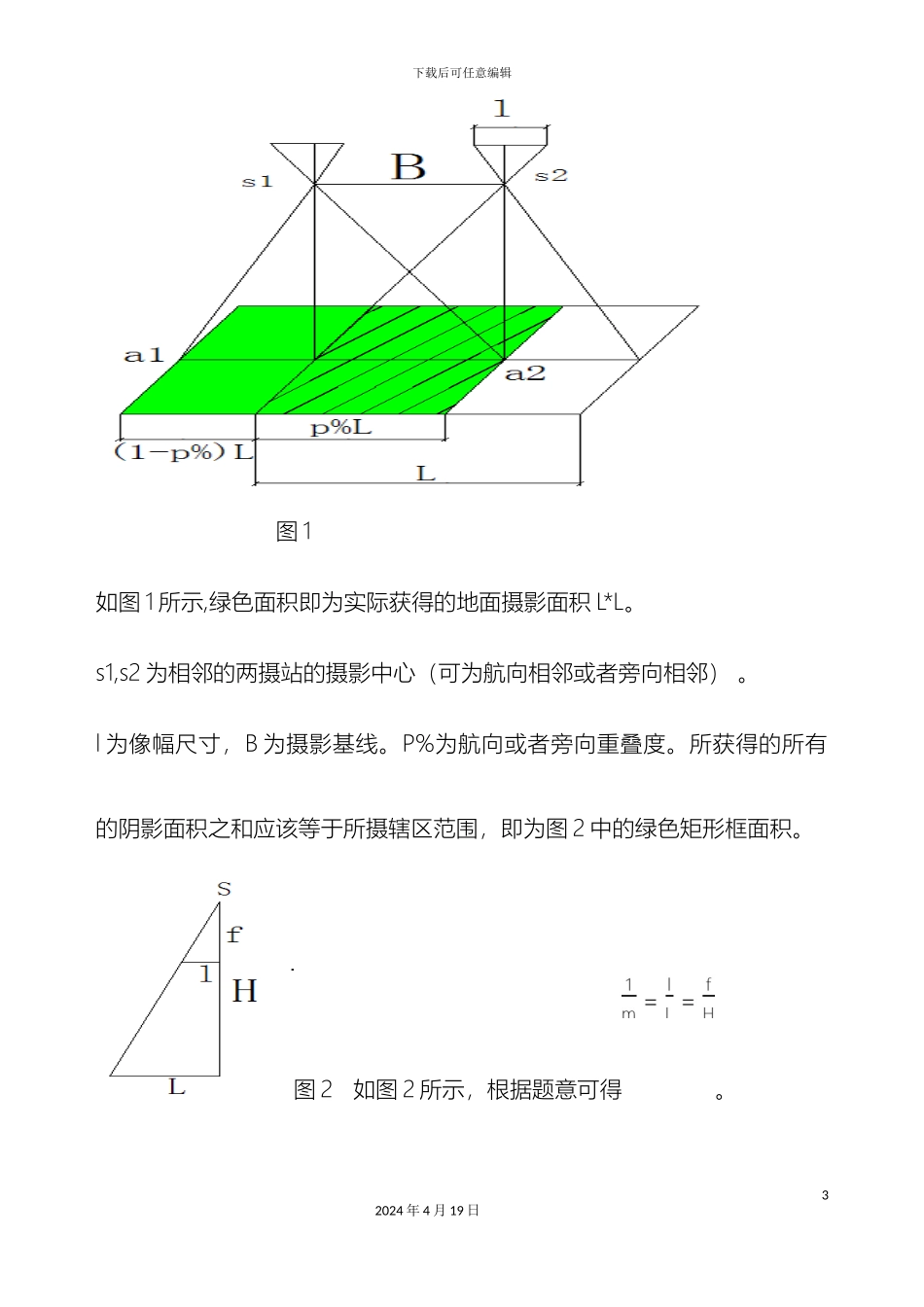

下载后可任意编辑航空摄影带设计报告12024 年 4 月 19 日航空摄影带设计报告一、 设计任务 根据所给条件及航空摄影带的范围和要求，设计求解所摄辖区内的相邻相片曝光点的时间间隔，航带内基线的长度以及航摄过程中的各个摄站的摄影中心的三维坐标。二、 测区概况与摄影机参数 测区概况为，左下角（0,0），右下角（0，7360），左上角（12880,0），右上角（12880，7360）的范围，现采纳 1:8000 比例尺的 航 空 摄 影 。 第 1 摄 站 摄 影 中 心 的 平 面 坐 标 位 置 为 （ -368.000，184.000）。地面平均高程为 750m。摄像机参数为航摄相机主距 f=150mm，像幅大小为 23cm×23cm。飞机航摄飞行速度为200km/h，要求满足 60%的影像航向重叠度和 30%的影像旁向重叠度。三、 摄影解析几何关系描述下载后可任意编辑图 1如图 1 所示,绿色面积即为实际获得的地面摄影面积 L*L。s1,s2 为相邻的两摄站的摄影中心（可为航向相邻或者旁向相邻） 。l 为像幅尺寸，B 为摄影基线。P%为航向或者旁向重叠度。所获得的所有的阴影面积之和应该等于所摄辖区范围，即为图 2 中的绿色矩形框面积。图 2 如图 2 所示，根据题意可得。32024 年 4 月 19 日下载后可任意编辑 图 3 如图 3 所示，绿色范围即为所给摄影辖区范围，红色点则为摄站摄影中心。点与点之间是横纵坐标差分别为 736 米和 1288 米且(-368.000<=x<=13800.000，-184<=y<=7912)。四、 算法描述 解：42024 年 4 月 19 日下载后可任意编辑图 1如图 1 所示,绿色面积即为实际获得的地面摄影面积 L*L。s1,s2 为相邻的两摄站的摄影中心（可为航向相邻或者旁向相邻） 。l 为像幅尺寸，B 为摄影基线。P%为航向或者旁向重叠度。所获得的所有的阴影面积之和应该等于所摄辖区范围，即为图 2 中的绿色矩形框面积。52024 年 4 月 19 日下载后可任意编辑图 2如图 2 所示，根据题意可得,且 L=m*l;H=m*f.由此可得 L=8000*0.23=1840m,H=8000*0.15=1200m地面点的真是高程为： =H+地面平均高程，即=1200+750=1950m又因为不考虑地面起伏影响,因此所有点的高程都是 1950 米.又有 B=m*l*（1-p%）可得航带内相邻两像片航摄基线长度为: B=8000*0.23*（1-60%）=736m相邻航带相片的航摄基线长度为：62024 年 4 月 19 日下载后可任意编辑 =8000*0.23*（1-30%）=1288m有由 t= ，可得相邻像片曝光拍摄的时间间隔应为:t=736/...
