船体主要构件规范计算书模板

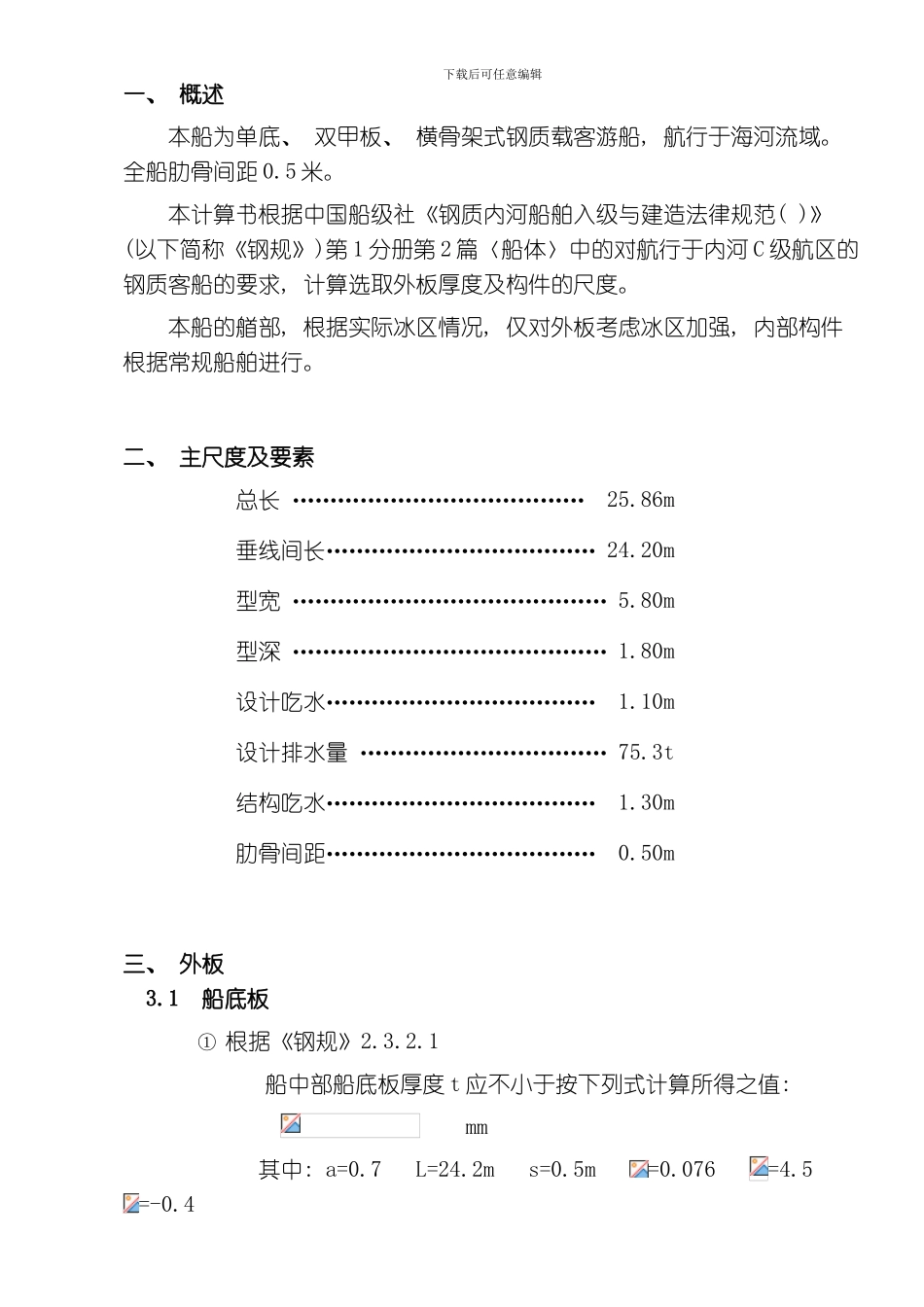

版 次日 期说 明编制打印校对审核审定委 托 方90 客位海河游艇船体主要构件法律规范计算书详细设计共 12 页版次0第 1 页下载后可任意编辑一、 概述本船为单底、 双甲板、 横骨架式钢质载客游船, 航行于海河流域。全船肋骨间距 0.5 米。本计算书根据中国船级社《钢质内河船舶入级与建造法律规范( )》(以下简称《钢规》)第 1 分册第 2 篇〈船体〉中的对航行于内河 C 级航区的钢质客船的要求, 计算选取外板厚度及构件的尺度。本船的艏部, 根据实际冰区情况, 仅对外板考虑冰区加强, 内部构件根据常规船舶进行。二、 主尺度及要素总长 ………………………………… 25.86m垂线间长……………………………… 24.20m 型宽 …………………………………… 5.80m型深 …………………………………… 1.80m设计吃水……………………………… 1.10m设计排水量 …………………………… 75.3t结构吃水……………………………… 1.30m肋骨间距……………………………… 0.50m三、 外板 3.1 船底板① 根据《钢规》2.3.2.1船中部船底板厚度 t 应不小于按下列式计算所得之值: mm 其中: a=0.7 L=24.2m s=0.5m =0.076 =4.5 =-0.4下载后可任意编辑t1=0.7×(0.076×24.2＋4.5×0.5－0.4)＝2.58 mm② 根据《钢规》2.3.2.2船底板厚度 t 应不小于按下列式计算所得之值: mm 其中: s=0.5 d=1.3 r=0.25t2==2.99mm③ 根据《钢规》6.3.1.1船底板厚度 t 应不小于按下列式计算所得之值: 其中: a=0.7 L=24.2m s=0.5m =0.046 =3.3 =0.8 t3=0.7×(0.046×24.2＋3.3×0.5+0.8)＝2.49 mm考虑到冰区航行以及总体强度 ( 固定压载 ) , 实取船底板厚 5mm 。 3.2 平板龙骨 根据《钢规》2.3.1.1 平板龙骨厚度应根据船底板厚度增加 1mm, 宽度不小于 0.75m即 t=2.99+1=3.99 mm实取平板龙骨厚 5mm, 平板龙骨宽度取 800mm 。 3.3 舭列板 根据《钢规》2.3.3.1 舭列板厚度应比船底板厚度增加 0.5mm, 即 t=2.99+0.5=3.49 mm取舭列板厚 4mm 。 3.4 舷侧外板 根据《钢规》2.3.4 & 6.3.2 & 5.2.1舷侧外板厚度不小于 0.9 倍船底板厚度, 即 t=0.9×2.99=2.69 mm考虑到冰区加强, 外板厚度为 1.25×2.69＝3.36 mm下载后可任意编辑实取舷侧外板厚 4mm 。 3.5 舷侧顶列板 根据《钢规》2.3.5 & 6.3.3 舷侧舷侧顶列板应比舷侧外板厚度增加 1mm, 即 t=2.69+1=3.69 mm实取舷...
