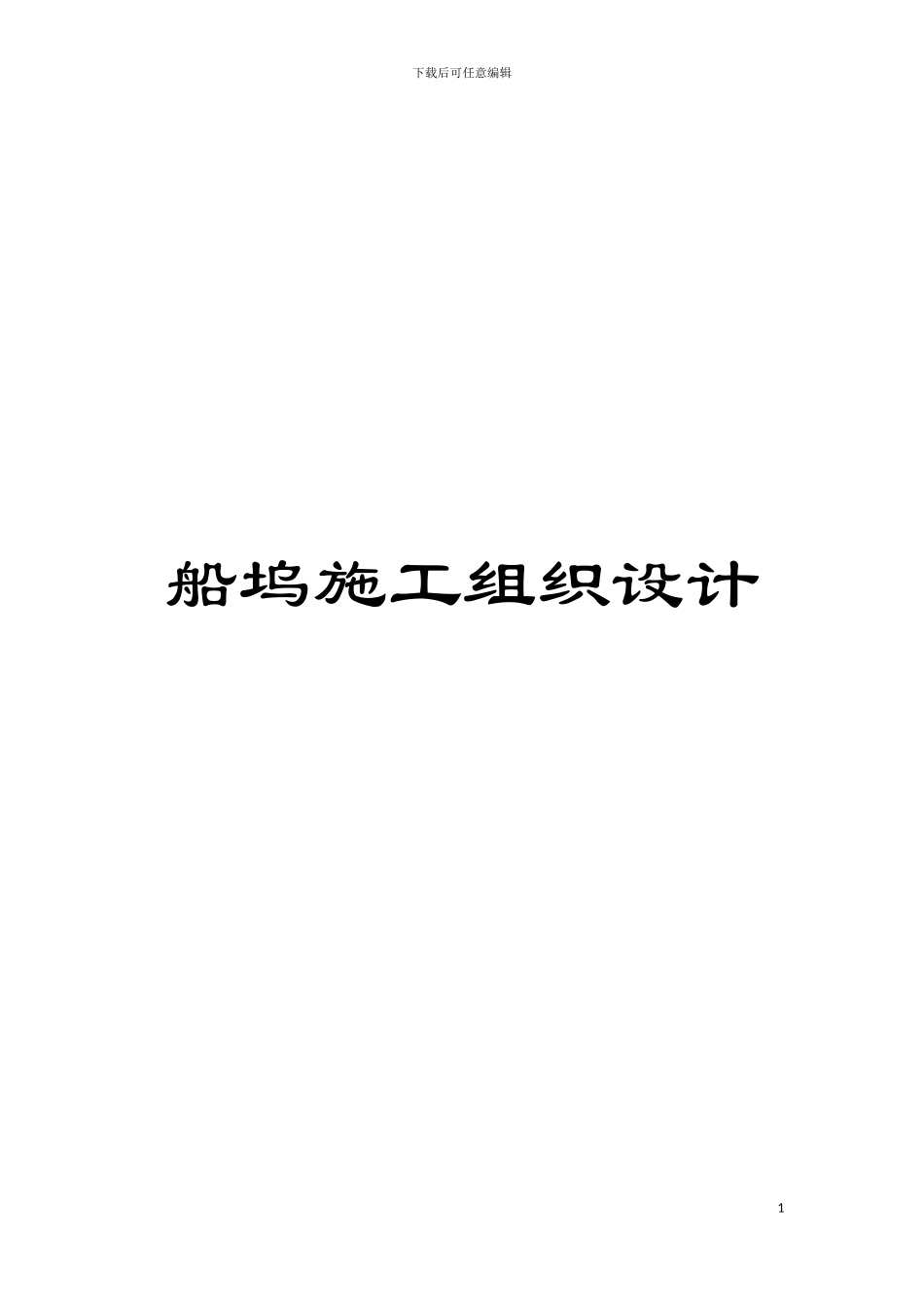

船坞施工组织设计模板

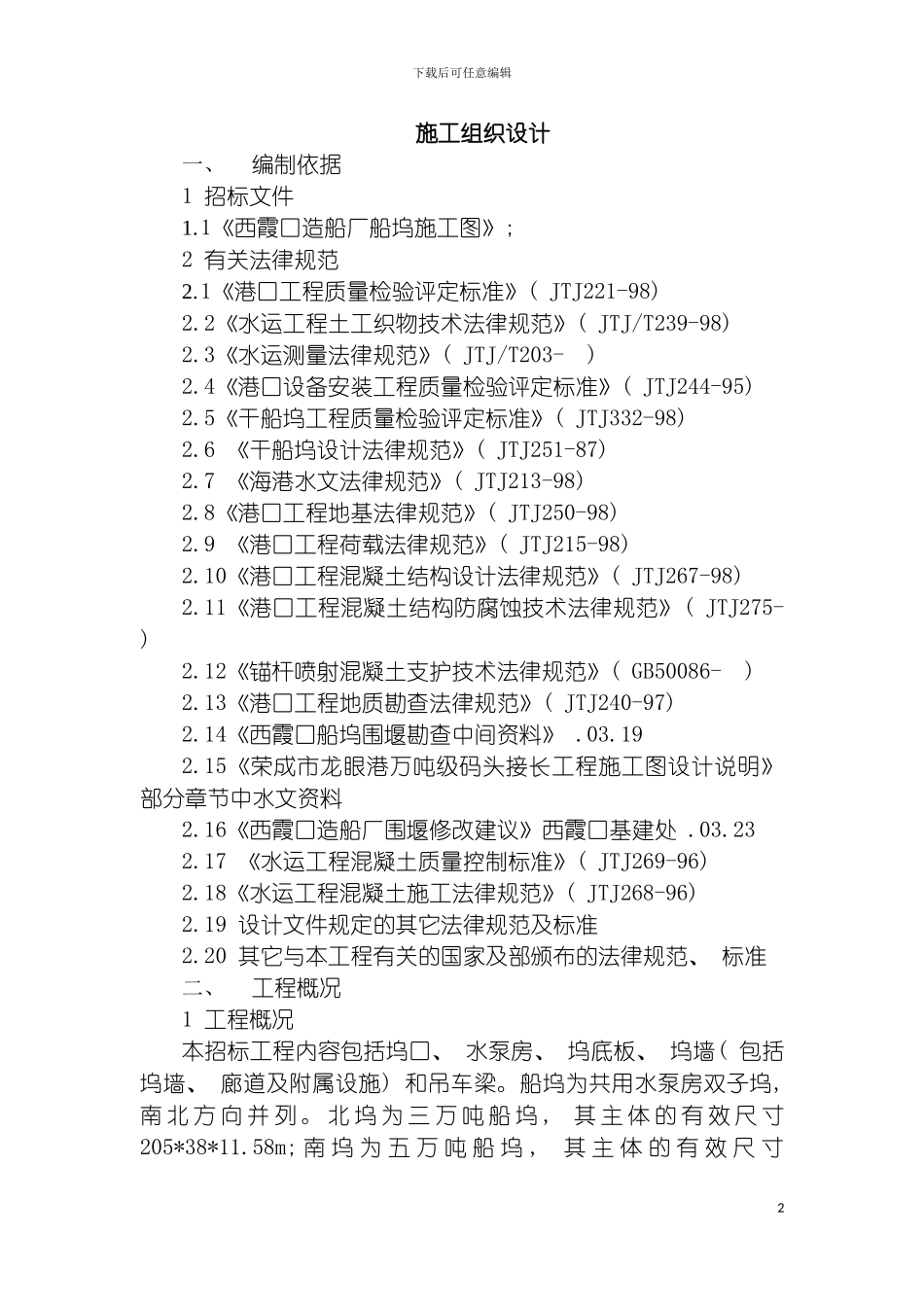

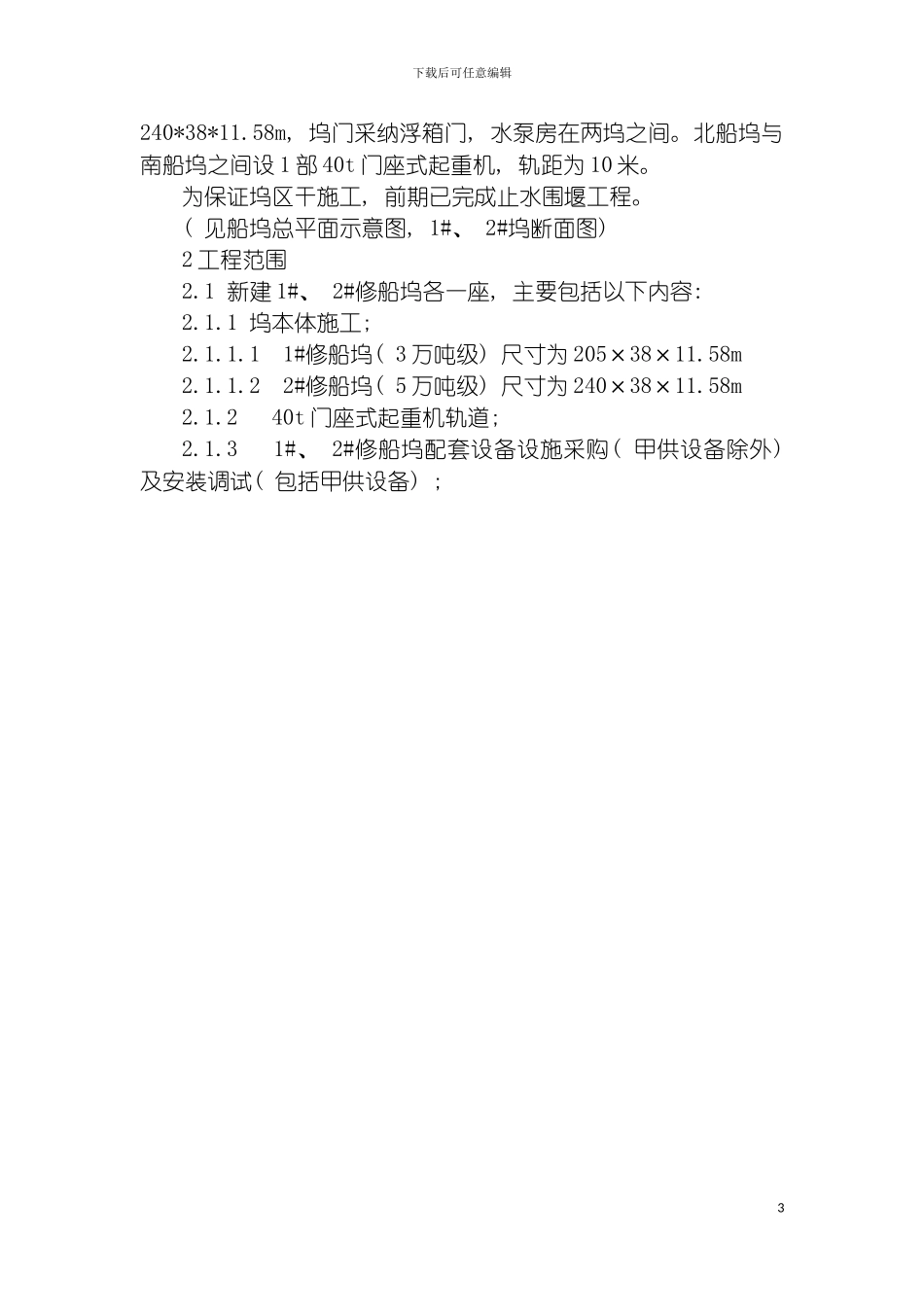

下载后可任意编辑船坞施工组织设计1下载后可任意编辑施工组织设计一、编制依据1 招标文件1.1《西霞口造船厂船坞施工图》; 2 有关法律规范2.1《港口工程质量检验评定标准》( JTJ221-98) 2.2《水运工程土工织物技术法律规范》( JTJ/T239-98) 2.3《水运测量法律规范》( JTJ/T203- ) 2.4《港口设备安装工程质量检验评定标准》( JTJ244-95) 2.5《干船坞工程质量检验评定标准》( JTJ332-98) 2.6 《干船坞设计法律规范》( JTJ251-87) 2.7 《海港水文法律规范》( JTJ213-98) 2.8《港口工程地基法律规范》( JTJ250-98) 2.9 《港口工程荷载法律规范》( JTJ215-98) 2.10《港口工程混凝土结构设计法律规范》( JTJ267-98) 2.11《港口工程混凝土结构防腐蚀技术法律规范》( JTJ275- ) 2.12《锚杆喷射混凝土支护技术法律规范》( GB50086- ) 2.13《港口工程地质勘查法律规范》( JTJ240-97) 2.14《西霞口船坞围堰勘查中间资料》 .03.192.15《荣成市龙眼港万吨级码头接长工程施工图设计说明》部分章节中水文资料2.16《西霞口造船厂围堰修改建议》西霞口基建处 .03.232.17 《水运工程混凝土质量控制标准》( JTJ269-96) 2.18《水运工程混凝土施工法律规范》( JTJ268-96) 2.19 设计文件规定的其它法律规范及标准2.20 其它与本工程有关的国家及部颁布的法律规范、 标准二、工程概况1 工程概况本招标工程内容包括坞口、 水泵房、 坞底板、 坞墙( 包括坞墙、 廊道及附属设施) 和吊车梁。船坞为共用水泵房双子坞, 南 北 方 向 并 列 。 北 坞 为 三 万 吨 船 坞 , 其 主 体 的 有 效 尺 寸205*38*11.58m; 南 坞 为 五 万 吨 船 坞 , 其 主 体 的 有 效 尺 寸2下载后可任意编辑240*38*11.58m, 坞门采纳浮箱门, 水泵房在两坞之间。北船坞与南船坞之间设 1 部 40t 门座式起重机, 轨距为 10 米。为保证坞区干施工, 前期已完成止水围堰工程。( 见船坞总平面示意图, 1#、 2#坞断面图) 2 工程范围2.1 新建 1#、 2#修船坞各一座, 主要包括以下内容: 2.1.1 坞本体施工; 2.1.1.1 1#修船坞( 3 万吨级) 尺寸为 205×38×11.58m2.1.1.2 2#修船坞( 5 万吨级) 尺寸为 240×38×11.58m2.1.2 40t 门座式起重机轨道; 2.1.3 1#、 2#修船坞配套设备设施采购( 甲供设备除外) 及安装调试( 包括甲供设备) ; 3下载后可任意编辑2.1.4 1#、 2#修船坞给排水...
