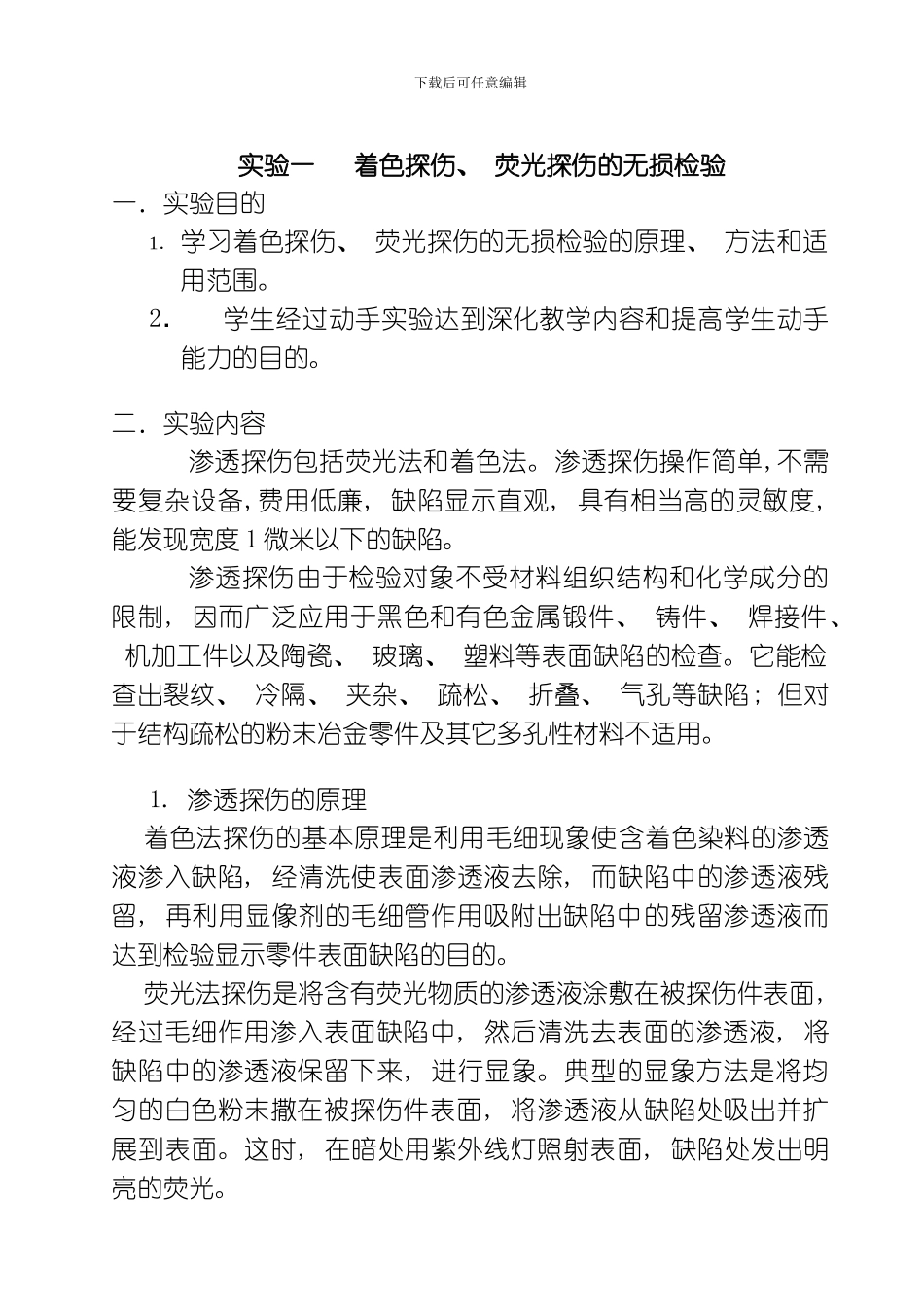

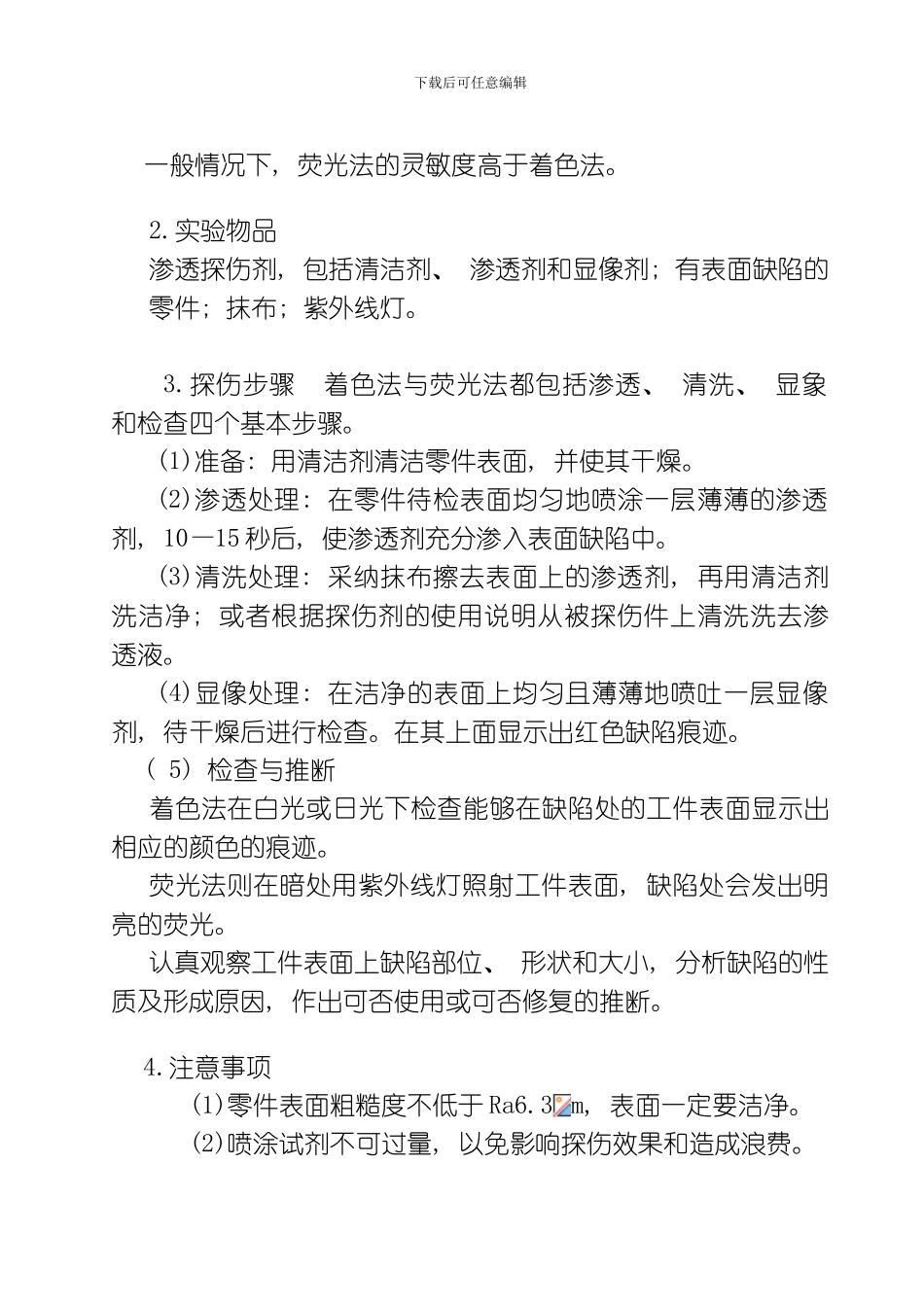

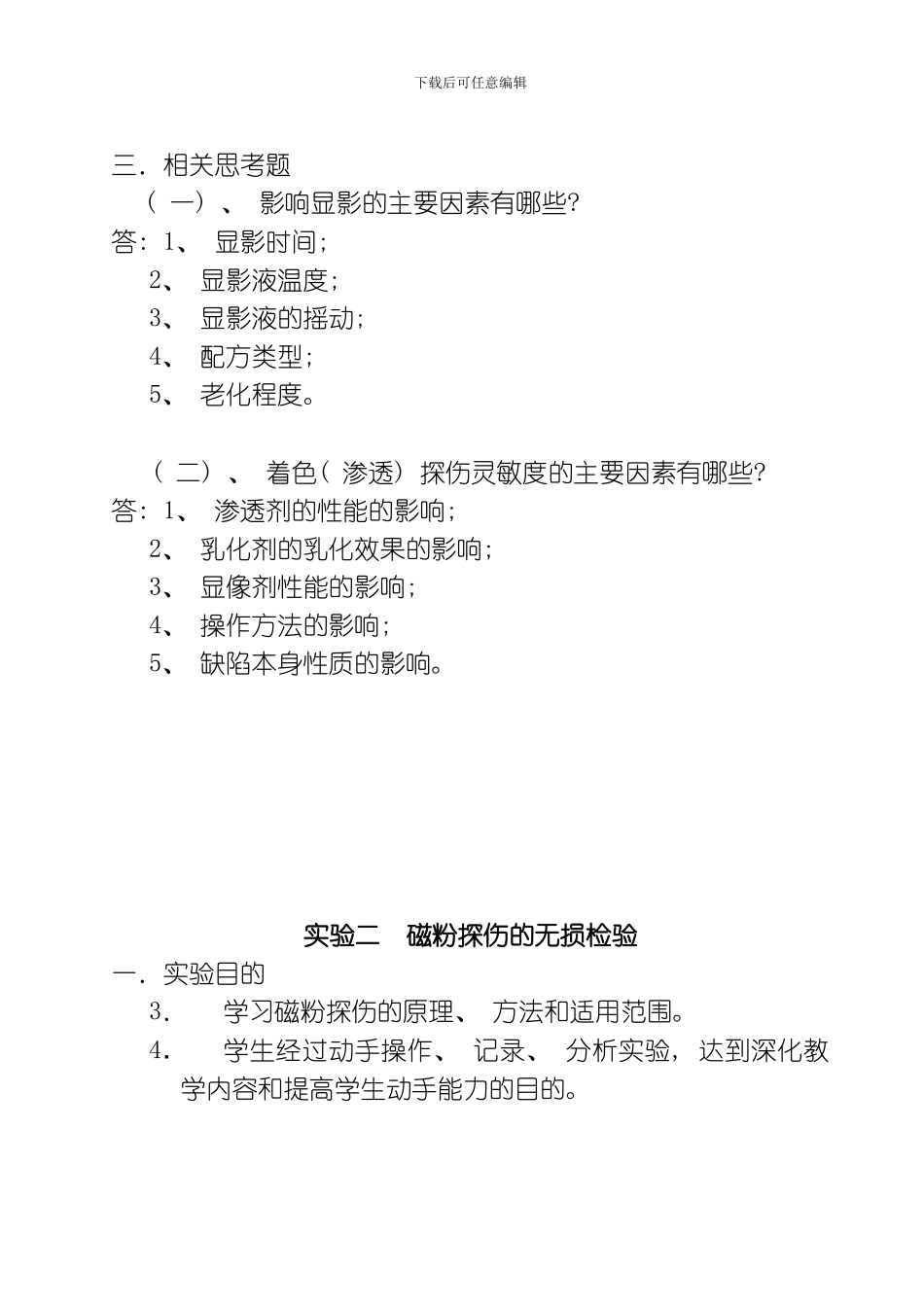

下载后可任意编辑实验一 着色探伤、 荧光探伤的无损检验一．实验目的1． 学习着色探伤、 荧光探伤的无损检验的原理、 方法和适用范围。2．学生经过动手实验达到深化教学内容和提高学生动手能力的目的。二．实验内容渗透探伤包括荧光法和着色法。渗透探伤操作简单,不需要复杂设备,费用低廉, 缺陷显示直观, 具有相当高的灵敏度,能发现宽度 1 微米以下的缺陷。渗透探伤由于检验对象不受材料组织结构和化学成分的限制, 因而广泛应用于黑色和有色金属锻件、 铸件、 焊接件、 机加工件以及陶瓷、 玻璃、 塑料等表面缺陷的检查。它能检查出裂纹、 冷隔、 夹杂、 疏松、 折叠、 气孔等缺陷; 但对于结构疏松的粉末冶金零件及其它多孔性材料不适用。1. 渗透探伤的原理着色法探伤的基本原理是利用毛细现象使含着色染料的渗透液渗入缺陷, 经清洗使表面渗透液去除, 而缺陷中的渗透液残留, 再利用显像剂的毛细管作用吸附出缺陷中的残留渗透液而达到检验显示零件表面缺陷的目的。荧光法探伤是将含有荧光物质的渗透液涂敷在被探伤件表面, 经过毛细作用渗入表面缺陷中, 然后清洗去表面的渗透液, 将缺陷中的渗透液保留下来, 进行显象。典型的显象方法是将均匀的白色粉末撒在被探伤件表面, 将渗透液从缺陷处吸出并扩展到表面。这时, 在暗处用紫外线灯照射表面, 缺陷处发出明亮的荧光。下载后可任意编辑一般情况下, 荧光法的灵敏度高于着色法。2.实验物品渗透探伤剂, 包括清洁剂、 渗透剂和显像剂; 有表面缺陷的零件; 抹布; 紫外线灯。 3.探伤步骤 着色法与荧光法都包括渗透、 清洗、 显象和检查四个基本步骤。(1)准备: 用清洁剂清洁零件表面, 并使其干燥。(2)渗透处理: 在零件待检表面均匀地喷涂一层薄薄的渗透剂, 10—15 秒后, 使渗透剂充分渗入表面缺陷中。(3)清洗处理: 采纳抹布擦去表面上的渗透剂, 再用清洁剂洗洁净; 或者根据探伤剂的使用说明从被探伤件上清洗洗去渗透液。(4)显像处理: 在洁净的表面上均匀且薄薄地喷吐一层显像剂, 待干燥后进行检查。在其上面显示出红色缺陷痕迹。( 5) 检查与推断着色法在白光或日光下检查能够在缺陷处的工件表面显示出相应的颜色的痕迹。荧光法则在暗处用紫外线灯照射工件表面, 缺陷处会发出明亮的荧光。认真观察工件表面上缺陷部位、 形状和大小, 分析缺陷的性质及形成原因, 作出可否使用或可否修复的推断。4.注意事项(1)零件表面粗糙度不低于 Ra6.3 m, 表面一...
