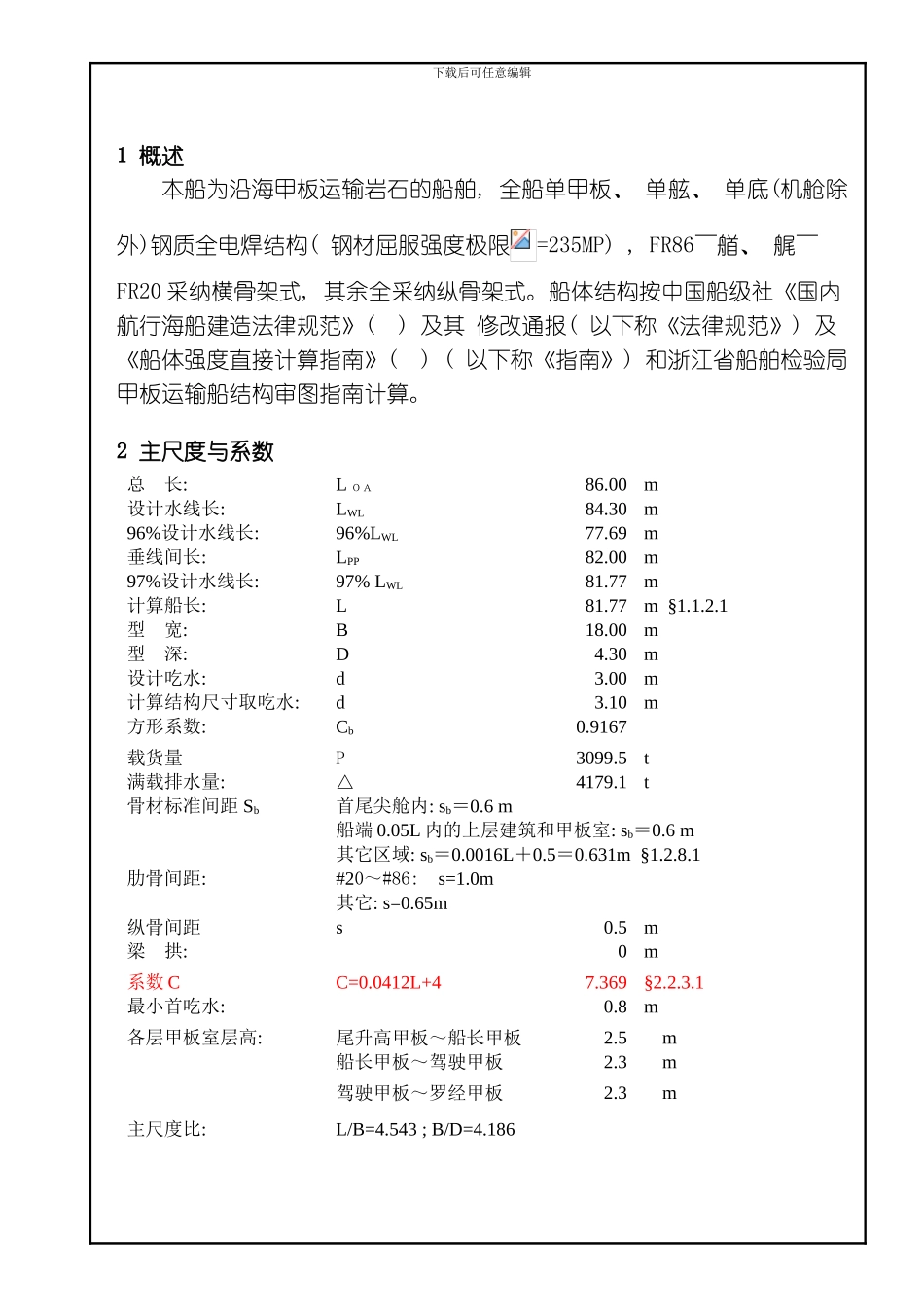

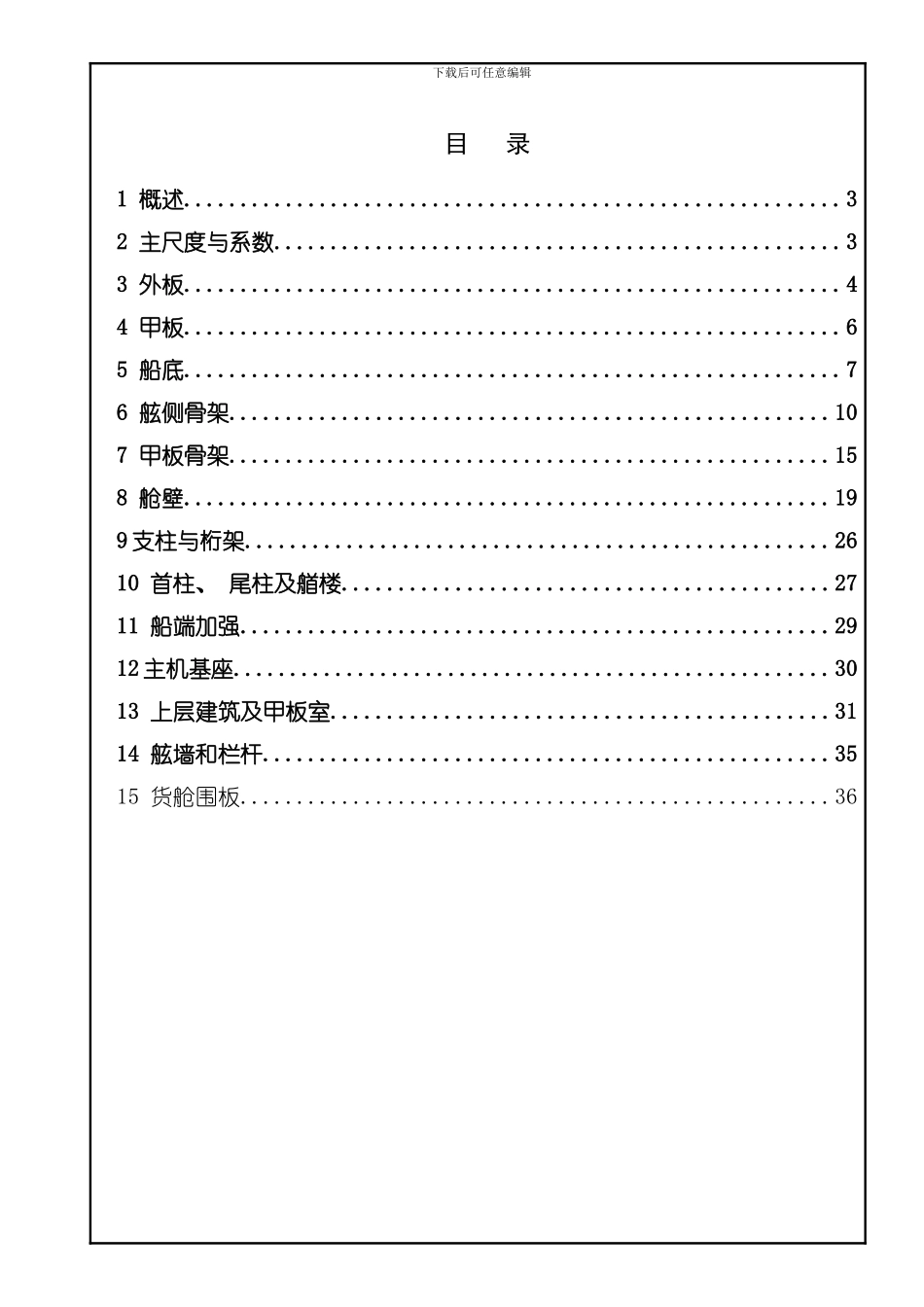

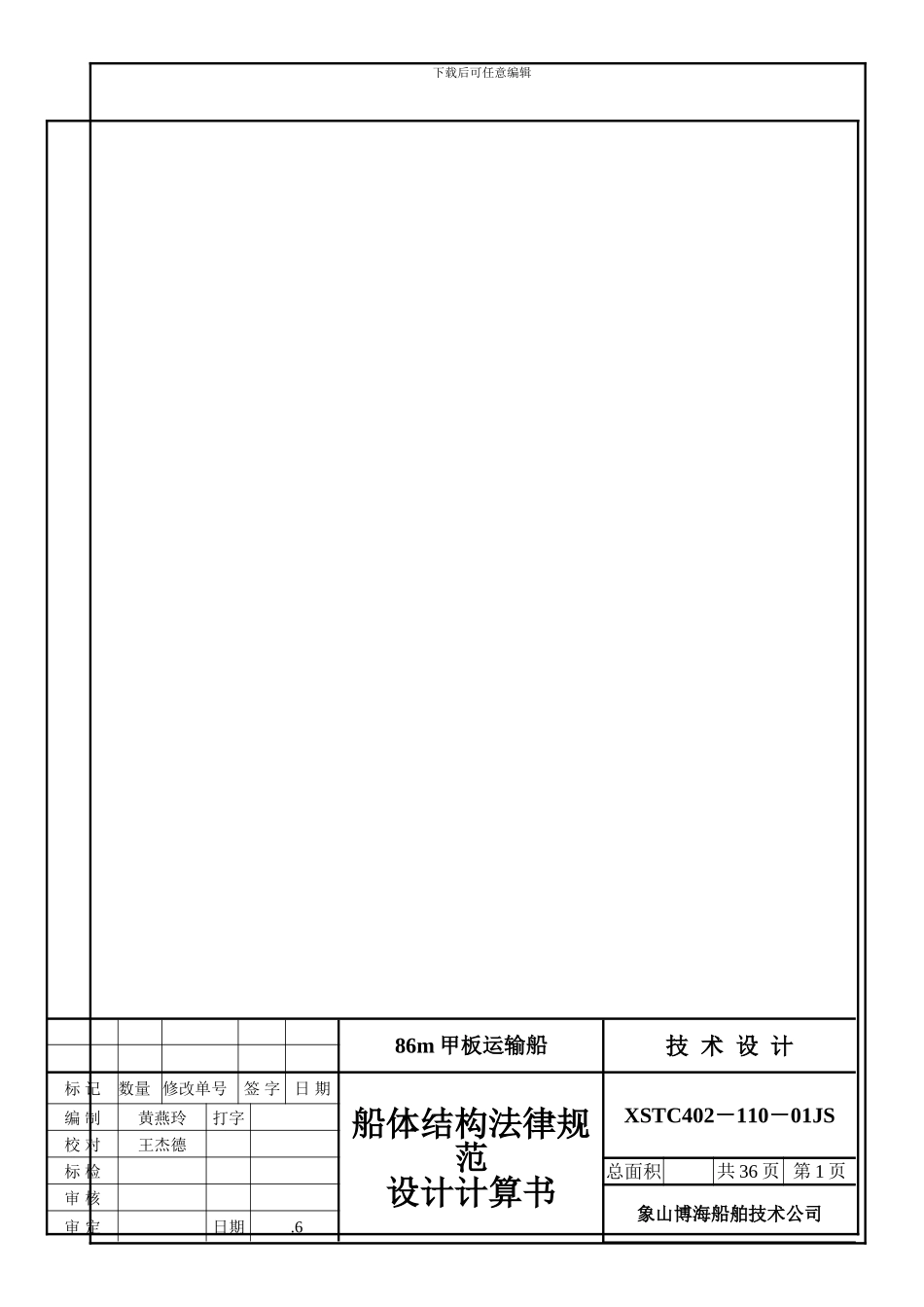

下载后可任意编辑86m 甲板运输船技 术 设 计标 记数量 修改单号签 字日 期船体结构法律规范设计计算书XSTC402－110－01JS编 制黄燕玲打字校 对王杰德标 检总面积共 36 页 第 1 页审 核象山博海船舶技术公司审 定日期 .6下载后可任意编辑目 录1 概述..........................................................32 主尺度与系数..................................................33 外板..........................................................44 甲板..........................................................65 船底..........................................................76 舷侧骨架.....................................................107 甲板骨架.....................................................158 舱壁.........................................................199 支柱与桁架....................................................2610 首柱、 尾柱及艏楼...........................................2711 船端加强....................................................2912 主机基座.....................................................3013 上层建筑及甲板室............................................3114 舷墙和栏杆..................................................3515 货舱围板....................................................36下载后可任意编辑1 概述本船为沿海甲板运输岩石的船舶, 全船单甲板、 单舷、 单底(机舱除外)钢质全电焊结构( 钢材屈服强度极限=235MP) , FR86～艏、 艉～FR20 采纳横骨架式, 其余全采纳纵骨架式。船体结构按中国船级社《国内航行海船建造法律规范》( ) 及其 修改通报( 以下称《法律规范》) 及《船体强度直接计算指南》( ) ( 以下称《指南》) 和浙江省船舶检验局甲板运输船结构审图指南计算。2 主尺度与系数 总 长: L ＯＡ86.00m设计水线长: LWL84.30m96%设计水线长: 96%LWL77.69m垂线间长: LPP82.00m97%设计水线长: 97% LWL81.77m计算船长: L81.77m §1.1.2.1型 宽: B18.00m型 深: D4.30m设计吃水: d3.00m计算结构尺寸取吃水: d3.10m方形系数: Cb0.9167载货量P3099.5t满载排水量: △4179.1t骨材标准间距 Sb首尾尖舱内: sb＝0.6 m船端 0.05L 内的上层建筑和甲板室: sb＝0...
