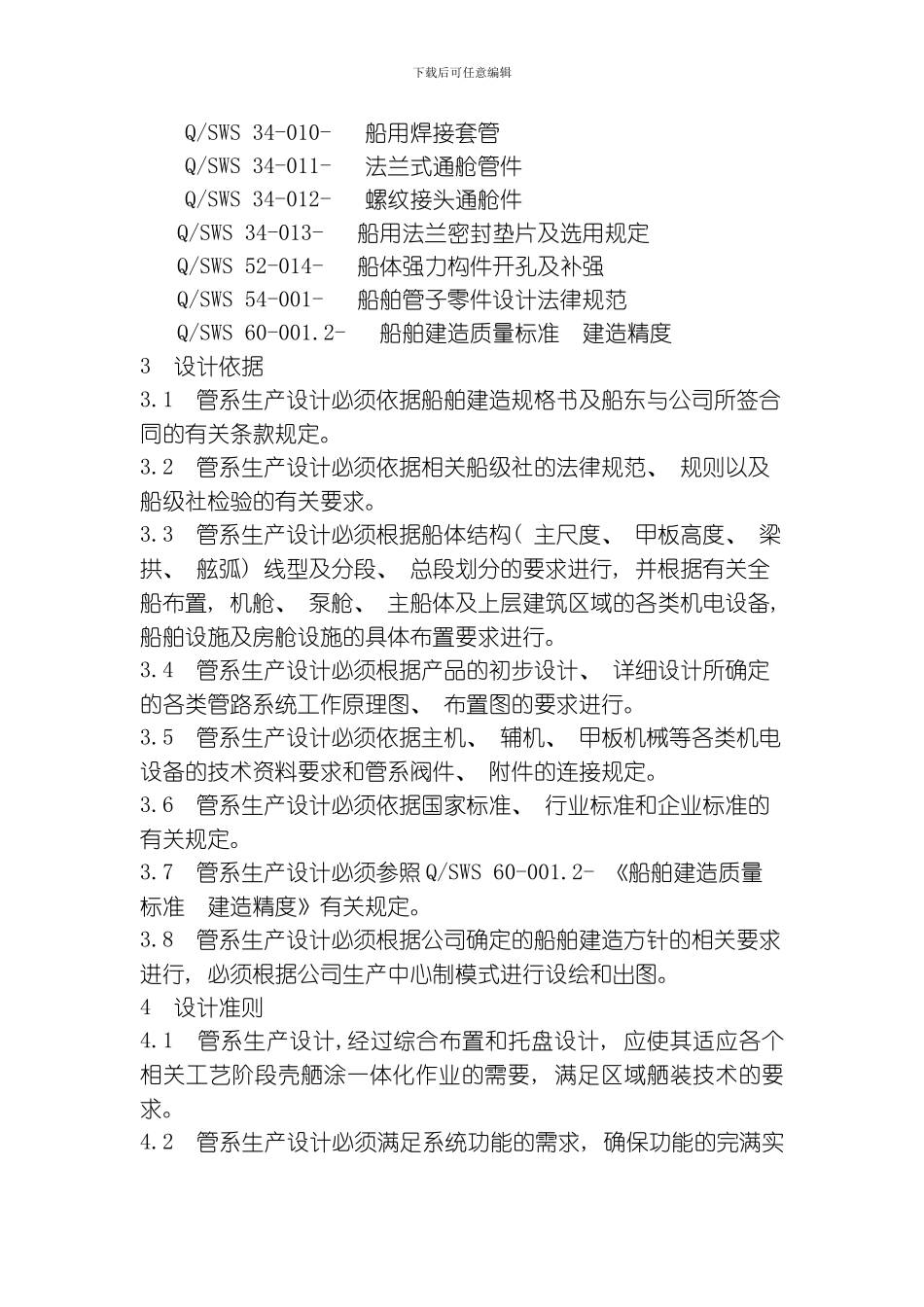

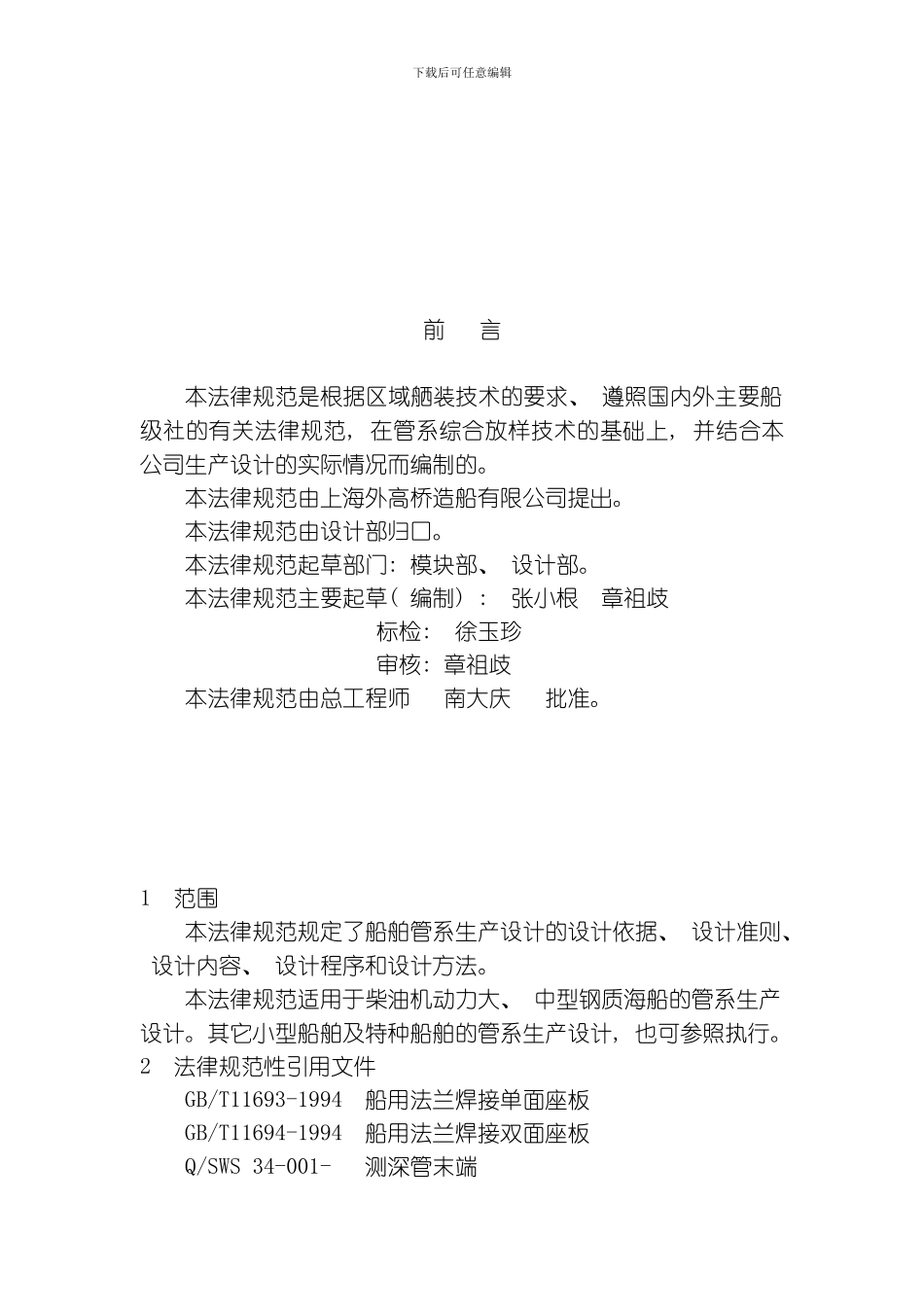

下载后可任意编辑船舶管系生产设计法律规范目 次前言Ⅲ1 范围12 法律规范性引用文件13 设计依据14 设计准则25 设计内容36 设计程序37 设计方法6图 1 管系布置的间距6图 2 管子与电缆、 风管的相对位置6图 3 空气管在主甲板上的高度尺寸7图 4 测深管底端安装位置8图 5 测深管末端安装位置8图 6 两阀间距10图 7 卫生设备安装高度10图 8 区域划分图12图 9 经过水密甲板, 非水密隔舱的几种结构形式13图 10 平行管路法兰布置方法14图 11 FBU 钢管支架14图 12 U 型螺纹支架14图 13 扁铁支架14图 14 BRC 铜管多路支架15图 15 BRC 铜管单路支架15图 16 塑料支架15图 17 支架焊接形式15图 18 支架焊接形式16图 19 支架焊接形式16图 20 支架固定形式16图 21 支架固定形式17表 1 测深管底端防击板尺寸及安装要求7表 2 支架最大间距规定17下载后可任意编辑 前 言 本法律规范是根据区域舾装技术的要求、 遵照国内外主要船级社的有关法律规范, 在管系综合放样技术的基础上, 并结合本公司生产设计的实际情况而编制的。本法律规范由上海外高桥造船有限公司提出。本法律规范由设计部归口。本法律规范起草部门: 模块部、 设计部。本法律规范主要起草( 编制) : 张小根 章祖歧 标检: 徐玉珍 审核: 章祖歧本法律规范由总工程师 南大庆 批准。 1 范围 本法律规范规定了船舶管系生产设计的设计依据、 设计准则、 设计内容、 设计程序和设计方法。 本法律规范适用于柴油机动力大、 中型钢质海船的管系生产设计。其它小型船舶及特种船舶的管系生产设计, 也可参照执行。2 法律规范性引用文件GB/T11693-1994 船用法兰焊接单面座板 GB/T11694-1994 船用法兰焊接双面座板 Q/SWS 34-001- 测深管末端下载后可任意编辑 Q/SWS 34-010- 船用焊接套管 Q/SWS 34-011- 法兰式通舱管件 Q/SWS 34-012- 螺纹接头通舱件Q/SWS 34-013- 船用法兰密封垫片及选用规定Q/SWS 52-014- 船体强力构件开孔及补强Q/SWS 54-001- 船舶管子零件设计法律规范Q/SWS 60-001.2- 船舶建造质量标准 建造精度3 设计依据3.1 管系生产设计必须依据船舶建造规格书及船东与公司所签合同的有关条款规定。3.2 管系生产设计必须依据相关船级社的法律规范、 规则以及船级社检验的有关要求。3.3 管系生产设计必须根据船体结构( 主尺度、 甲板高度、 梁拱、 舷弧) 线型及分段、 总段划分的要求...
