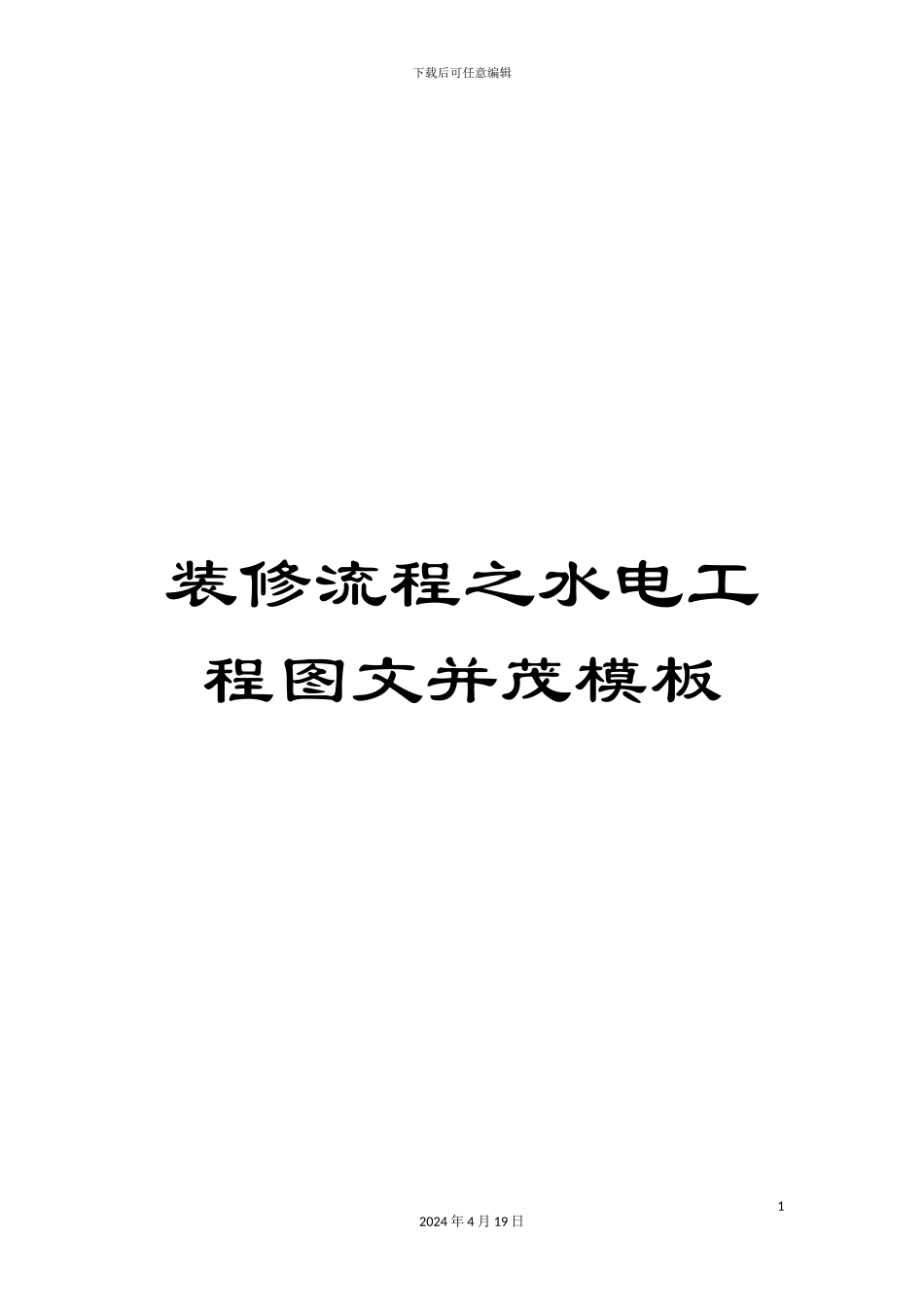

装修流程之水电工程图文并茂模板

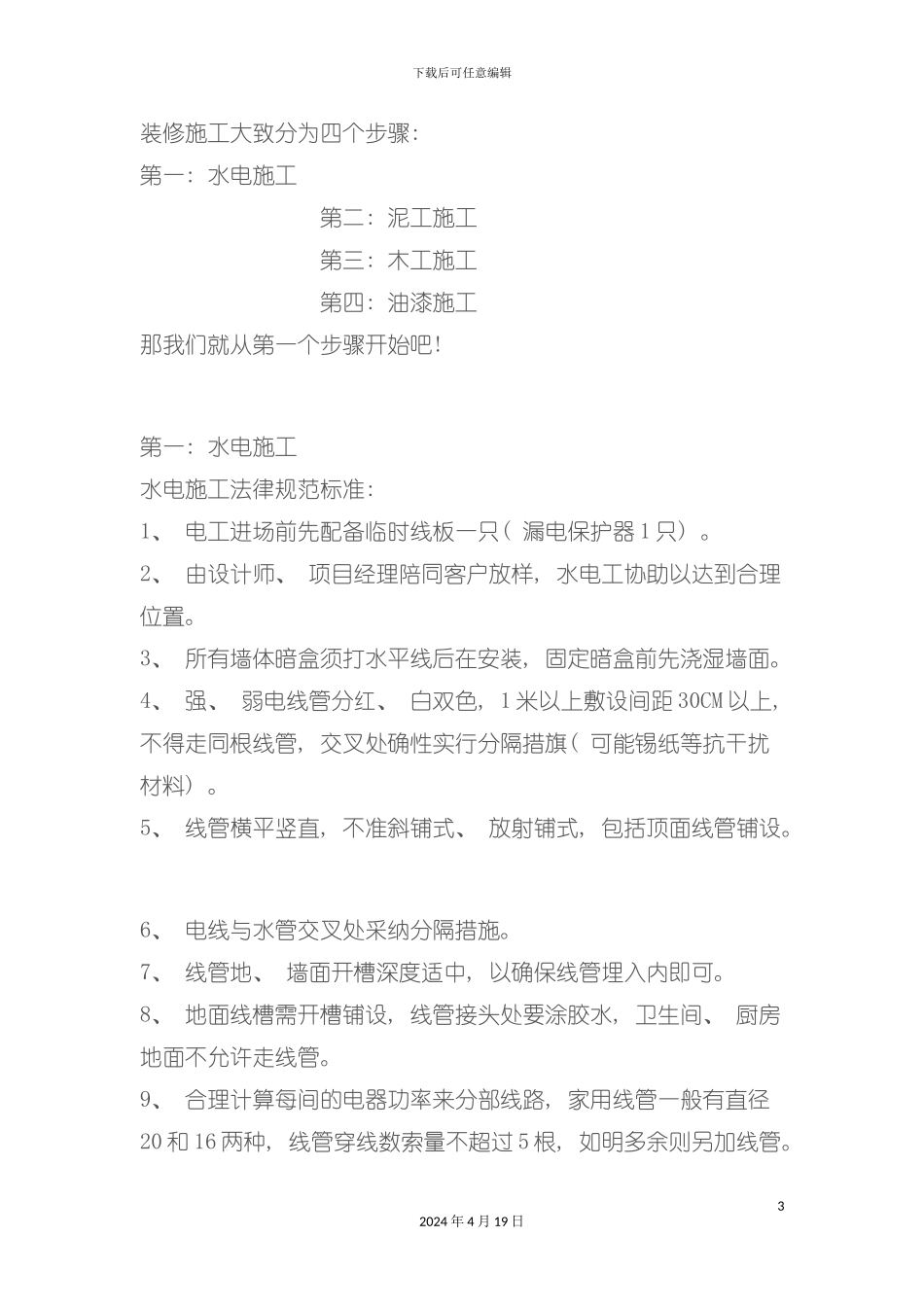

下载后可任意编辑装修流程之水电工程图文并茂模板12024 年 4 月 19 日下载后可任意编辑装修流程之水电工程图文并茂 装修流程之水电工程图文并茂22024 年 4 月 19 日下载后可任意编辑装修施工大致分为四个步骤: 第一: 水电施工 第二: 泥工施工 第三: 木工施工 第四: 油漆施工那我们就从第一个步骤开始吧! 第一: 水电施工 水电施工法律规范标准: 1、 电工进场前先配备临时线板一只( 漏电保护器 1 只) 。2、 由设计师、 项目经理陪同客户放样, 水电工协助以达到合理位置。3、 所有墙体暗盒须打水平线后在安装, 固定暗盒前先浇湿墙面。4、 强、 弱电线管分红、 白双色, 1 米以上敷设间距 30CM 以上, 不得走同根线管, 交叉处确性实行分隔措旗( 可能锡纸等抗干扰材料) 。5、 线管横平竖直, 不准斜铺式、 放射铺式, 包括顶面线管铺设。6、 电线与水管交叉处采纳分隔措施。7、 线管地、 墙面开槽深度适中, 以确保线管埋入内即可。8、 地面线槽需开槽铺设, 线管接头处要涂胶水, 卫生间、 厨房地面不允许走线管。9、 合理计算每间的电器功率来分部线路, 家用线管一般有直径20 和 16 两种, 线管穿线数索量不超过 5 根, 如明多余则另加线管。32024 年 4 月 19 日下载后可任意编辑10、 空调等大功率电器必须设置专用供电回路。立式空调采纳 4平方线, 插座采纳 2.5 平方线, 照明采纳 1.5 平方线。11、 每个房间必须是一路以上, 电器如多则增回路。( 空调是单独回路) 12、 厨房电源一路 4 平方和一路 2.5 平方进线。冰箱及插座为2.5 平方。13、 开关离地面净高度 1.3 米左右, 每个房间需有双控开关; 插座离地面高度 30CM 以上, 卫生间 电源插座需加防水盖。14、 管道施工前, 检查原有给排水管是否畅通无堵, 查看原进户电源线径大少, 电话线、 电视线、 网络线是否连接到位。15、 现场核对家具、 电器、 卫生间洁具的位置, 尺寸及型号等。16、 主水管管道直径统一为 20MM( PP-R 管为 25MM) , 现在用的比较多的为 PP-R 管道。17、 PP-R 管采纳热熔连接, 所用的 PP-R 管熔接工具应与水管材质相符。热熔前应去除在管道上的杂物, 工作温度控制在 250—270 度左右。18、 水管走向布局合理, 横平竖直, 不可斜铺, 冷热水管交叉处应使用过桥器, 假如水管走顶必须间隔 60CM 左右设固定吊, 热水管要用保温棉包好。19、 冷热水管双出...
