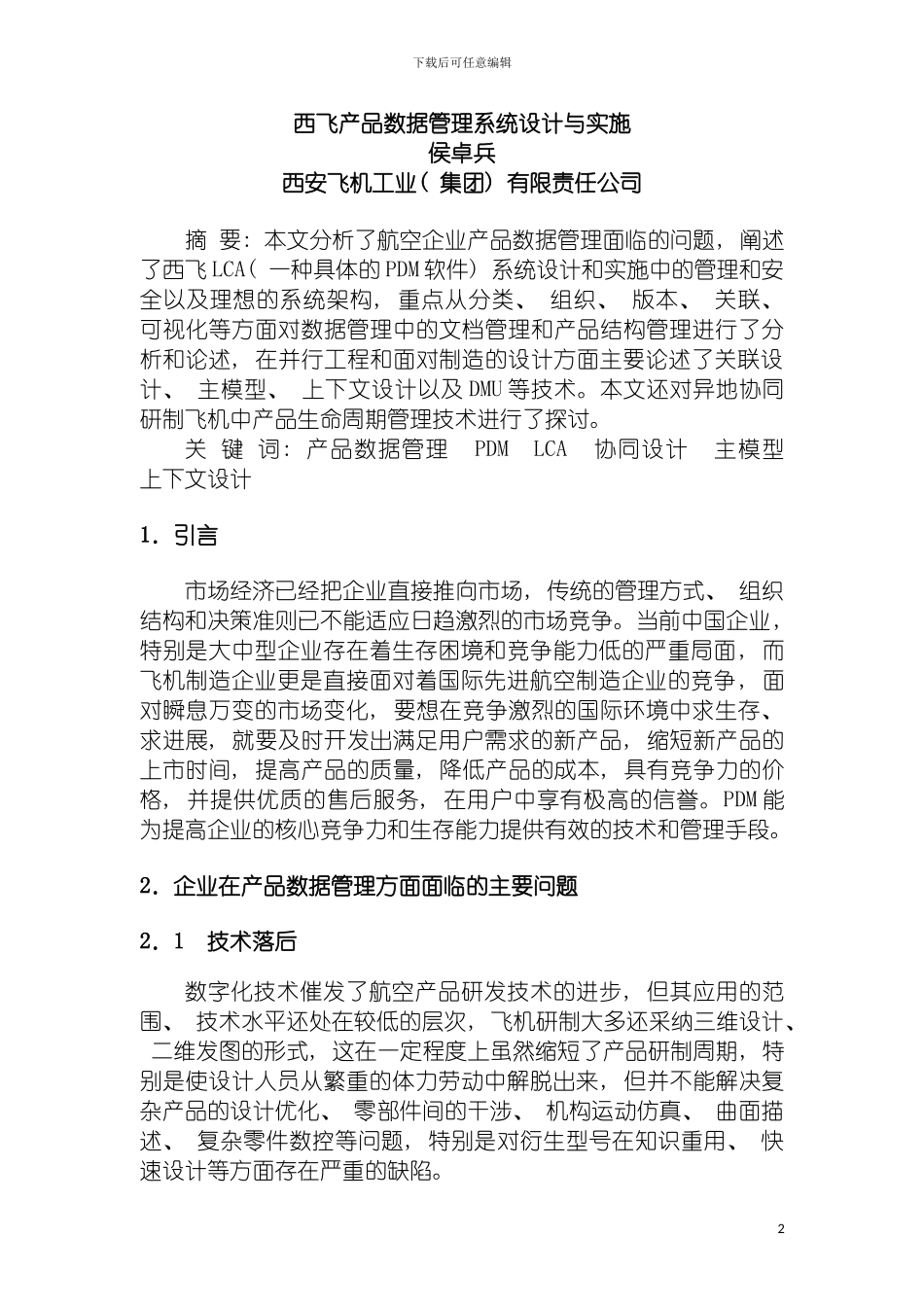

下载后可任意编辑西飞产品数据管理系统设计与实施1下载后可任意编辑西飞产品数据管理系统设计与实施侯卓兵西安飞机工业( 集团) 有限责任公司 摘 要: 本文分析了航空企业产品数据管理面临的问题, 阐述了西飞 LCA( 一种具体的 PDM 软件) 系统设计和实施中的管理和安全以及理想的系统架构, 重点从分类、 组织、 版本、 关联、 可视化等方面对数据管理中的文档管理和产品结构管理进行了分析和论述, 在并行工程和面对制造的设计方面主要论述了关联设计、 主模型、 上下文设计以及 DMU 等技术。本文还对异地协同研制飞机中产品生命周期管理技术进行了探讨。关 键 词: 产品数据管理 PDM LCA 协同设计 主模型 上下文设计1．引言市场经济已经把企业直接推向市场, 传统的管理方式、 组织结构和决策准则已不能适应日趋激烈的市场竞争。当前中国企业, 特别是大中型企业存在着生存困境和竞争能力低的严重局面, 而飞机制造企业更是直接面对着国际先进航空制造企业的竞争, 面对瞬息万变的市场变化, 要想在竞争激烈的国际环境中求生存、 求进展, 就要及时开发出满足用户需求的新产品, 缩短新产品的上市时间, 提高产品的质量, 降低产品的成本, 具有竞争力的价格, 并提供优质的售后服务, 在用户中享有极高的信誉。PDM 能为提高企业的核心竞争力和生存能力提供有效的技术和管理手段。2．企业在产品数据管理方面面临的主要问题 2．1 技术落后数字化技术催发了航空产品研发技术的进步, 但其应用的范围、 技术水平还处在较低的层次, 飞机研制大多还采纳三维设计、 二维发图的形式, 这在一定程度上虽然缩短了产品研制周期, 特别是使设计人员从繁重的体力劳动中解脱出来, 但并不能解决复杂产品的设计优化、 零部件间的干涉、 机构运动仿真、 曲面描述、 复杂零件数控等问题, 特别是对衍生型号在知识重用、 快速设计等方面存在严重的缺陷。2下载后可任意编辑2．2 管理落后 ( 1) 文档管理落后企业每天都要产生大量的产品数据, 用手工管理和维护这些数据会占用大量的资源, CAD 技术的应用更进一步激化了先进设计技术与落后管理手段的矛盾, 人们希望借助计算机把大量的图纸和技术资料有效地管理起来, 能够方便、 快捷地根据项目、 设计人、 工作阶段、 审批状态、 日期、 类型以及预先定义的各类参数( 例如装配关系、 材料、 重量、 加工方法等) 进行查询和猎取。( 2) 产品数据管理落后飞机...
