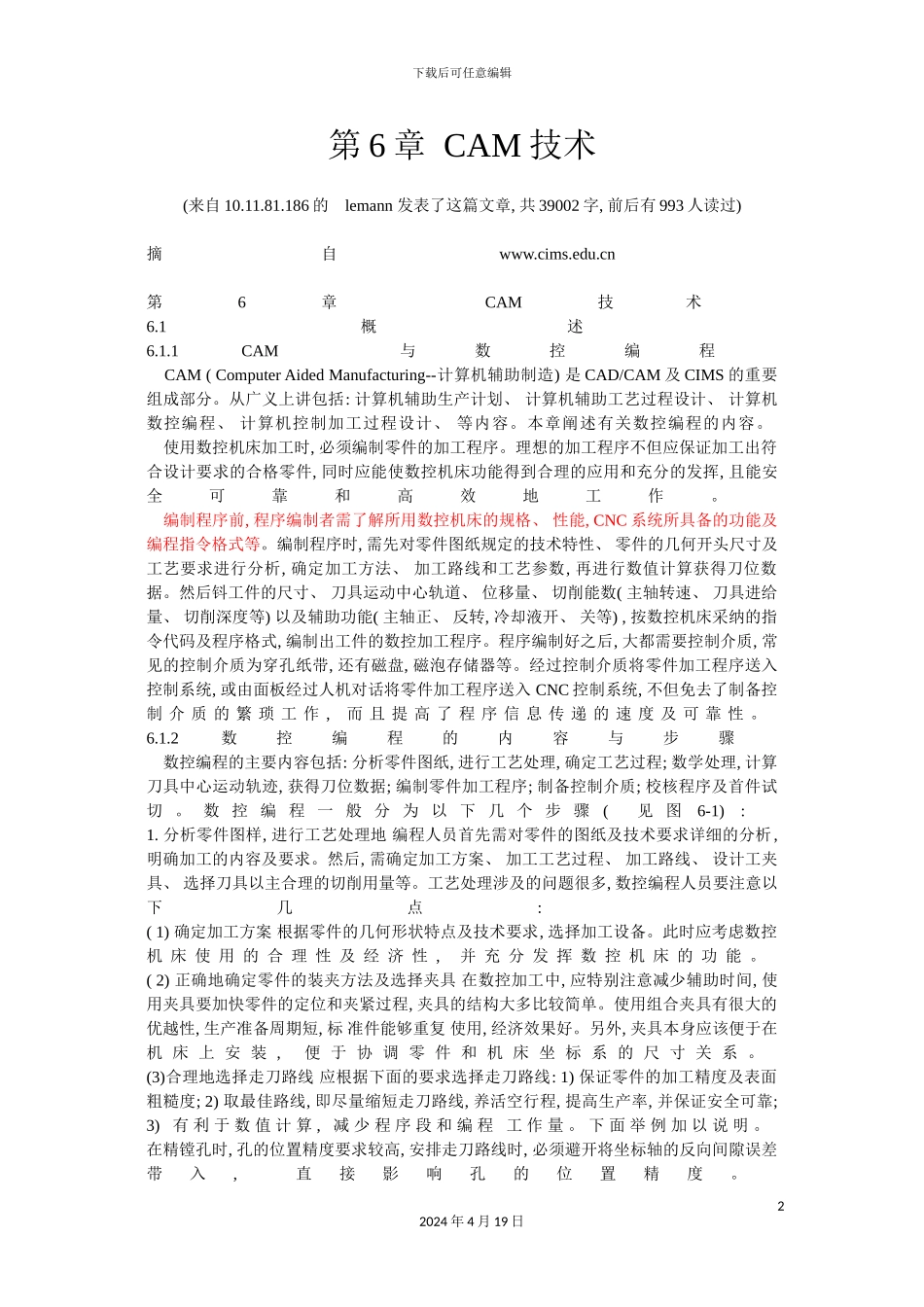

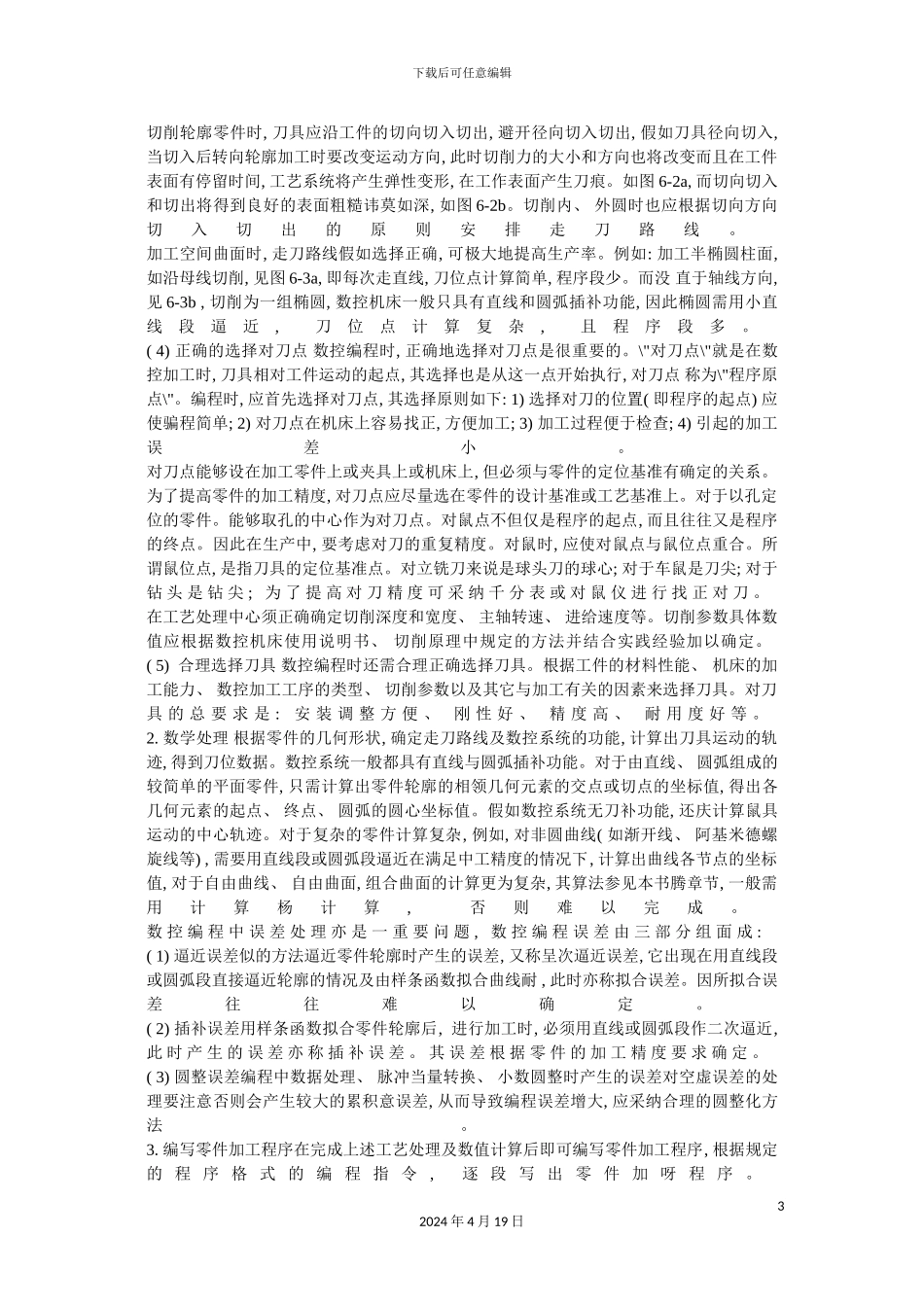

下载后可任意编辑计算机辅助工艺过程设计模板12024 年 4 月 19 日下载后可任意编辑第 6 章 CAM 技术(来自 10.11.81.186 的 lemann 发表了这篇文章, 共 39002 字, 前后有 993 人读过)摘自www.cims.edu.cn 第6章 CAM技术 6.1概述 6.1.1 CAM 与数控编程 CAM ( Computer Aided Manufacturing--计算机辅助制造) 是 CAD/CAM 及 CIMS 的重要组成部分。从广义上讲包括: 计算机辅助生产计划、 计算机辅助工艺过程设计、 计算机数控编程、 计算机控制加工过程设计、 等内容。本章阐述有关数控编程的内容。 使用数控机床加工时, 必须编制零件的加工程序。理想的加工程序不但应保证加工出符合设计要求的合格零件, 同时应能使数控机床功能得到合理的应用和充分的发挥, 且能安全可靠和高效地工作。 编制程序前, 程序编制者需了解所用数控机床的规格、 性能, CNC 系统所具备的功能及编程指令格式等。编制程序时, 需先对零件图纸规定的技术特性、 零件的几何开头尺寸及工艺要求进行分析, 确定加工方法、 加工路线和工艺参数, 再进行数值计算获得刀位数据。然后钭工件的尺寸、 刀具运动中心轨道、 位移量、 切削能数( 主轴转速、 刀具进给量、 切削深度等) 以及辅助功能( 主轴正、 反转, 冷却液开、 关等) , 按数控机床采纳的指令代码及程序格式, 编制出工件的数控加工程序。程序编制好之后, 大都需要控制介质, 常见的控制介质为穿孔纸带, 还有磁盘, 磁泡存储器等。经过控制介质将零件加工程序送入控制系统, 或由面板经过人机对话将零件加工程序送入 CNC 控制系统, 不但免去了制备控制 介 质 的 繁 琐 工 作 , 而 且 提 高 了 程 序 信 息 传 递 的 速 度 及 可 靠 性 。 6.1.2数控编程的内容与步骤 数控编程的主要内容包括: 分析零件图纸, 进行工艺处理, 确定工艺过程; 数学处理, 计算刀具中心运动轨迹, 获得刀位数据; 编制零件加工程序; 制备控制介质; 校核程序及首件试切 。 数 控 编 程 一 般 分 为 以 下 几 个 步 骤( 见 图6-1) : 1. 分析零件图样, 进行工艺处理地 编程人员首先需对零件的图纸及技术要求详细的分析, 明确加工的内容及要求。然后, 需确定加工方案、 加工工艺过程、 加工路线、 设计工夹具、 选择刀具以主合理的切削用量等。工艺处理涉及的问题很多, 数控编程人员要注意以下几点: ( 1) 确...
