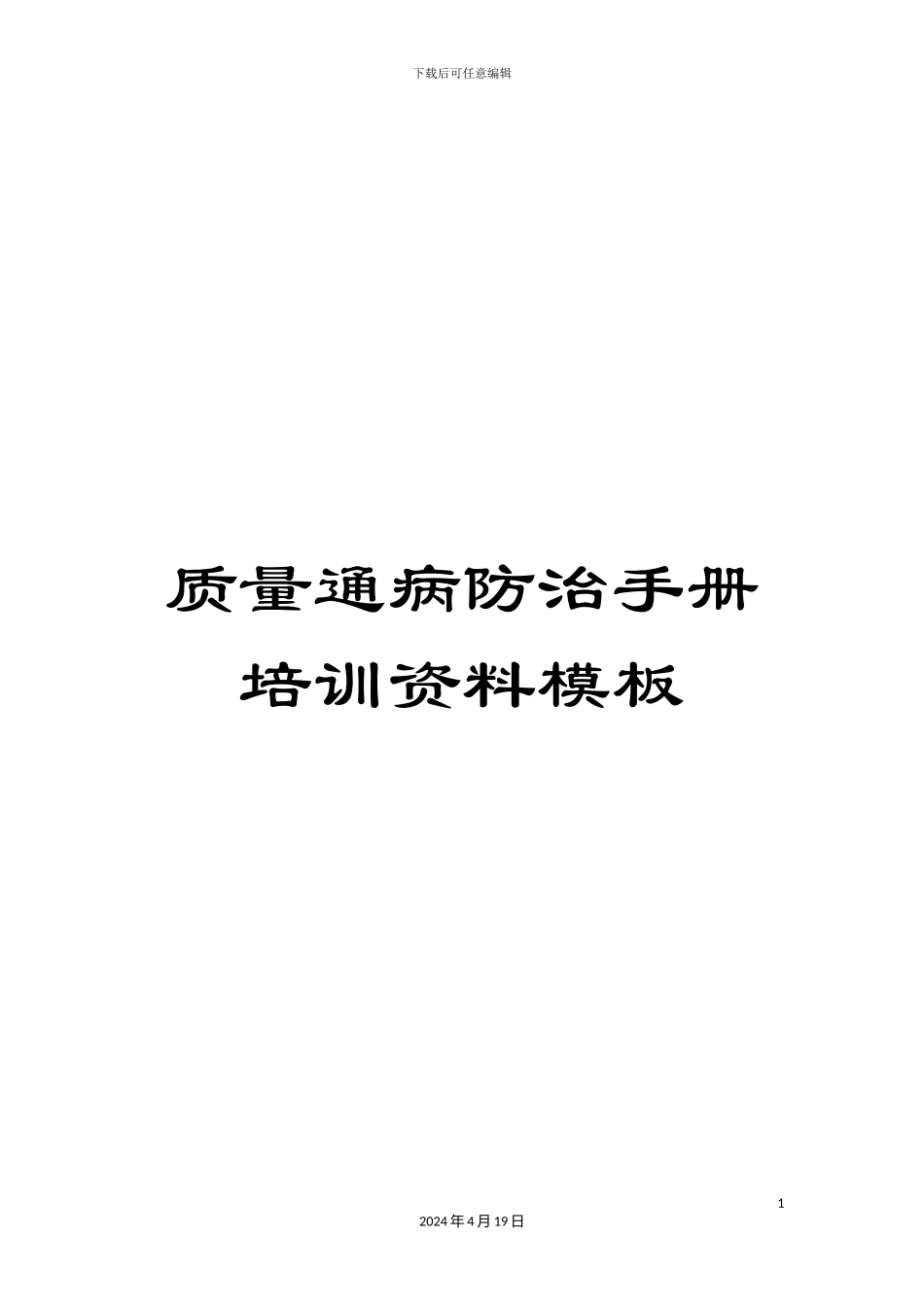

质量通病防治手册培训资料模板

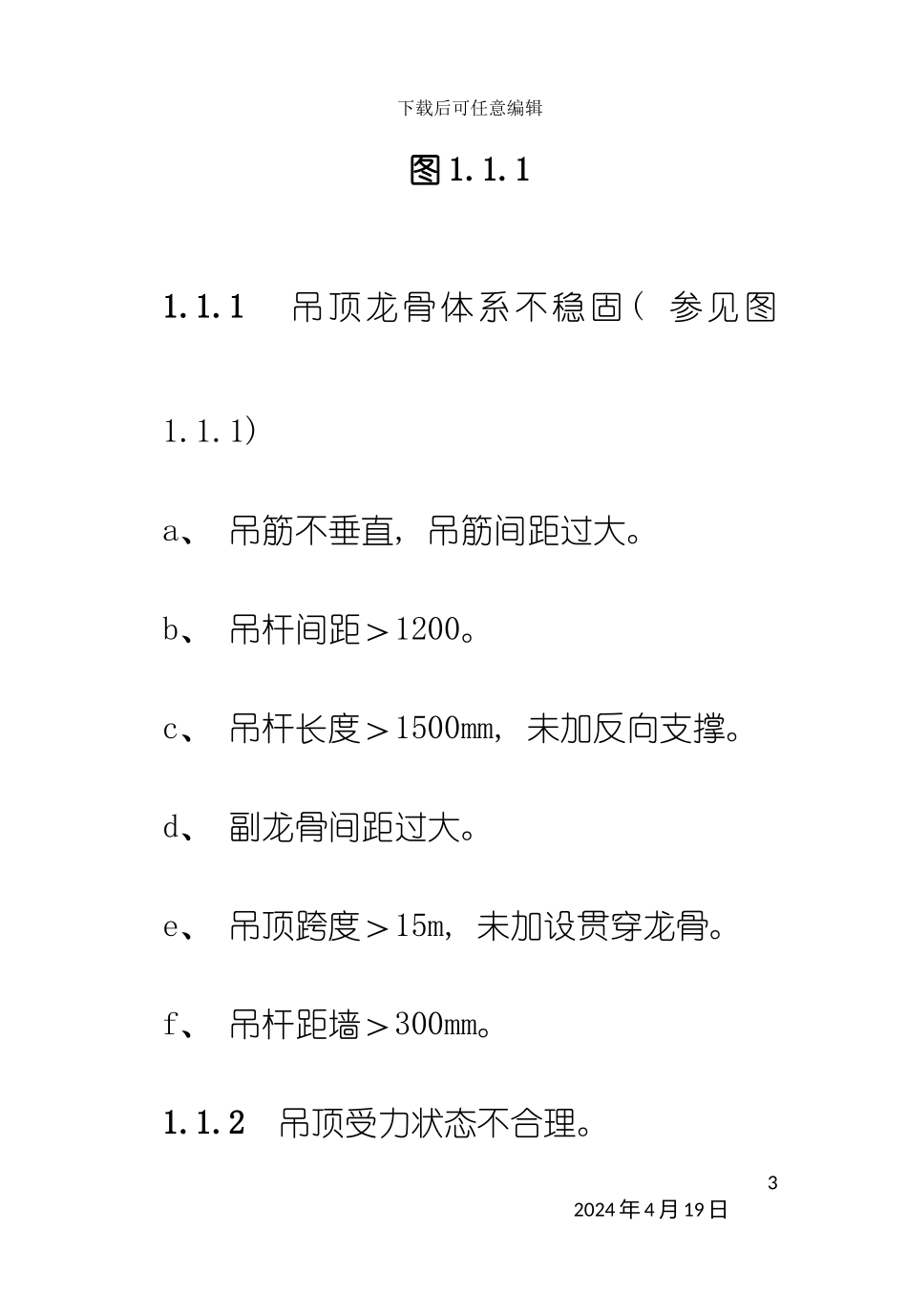

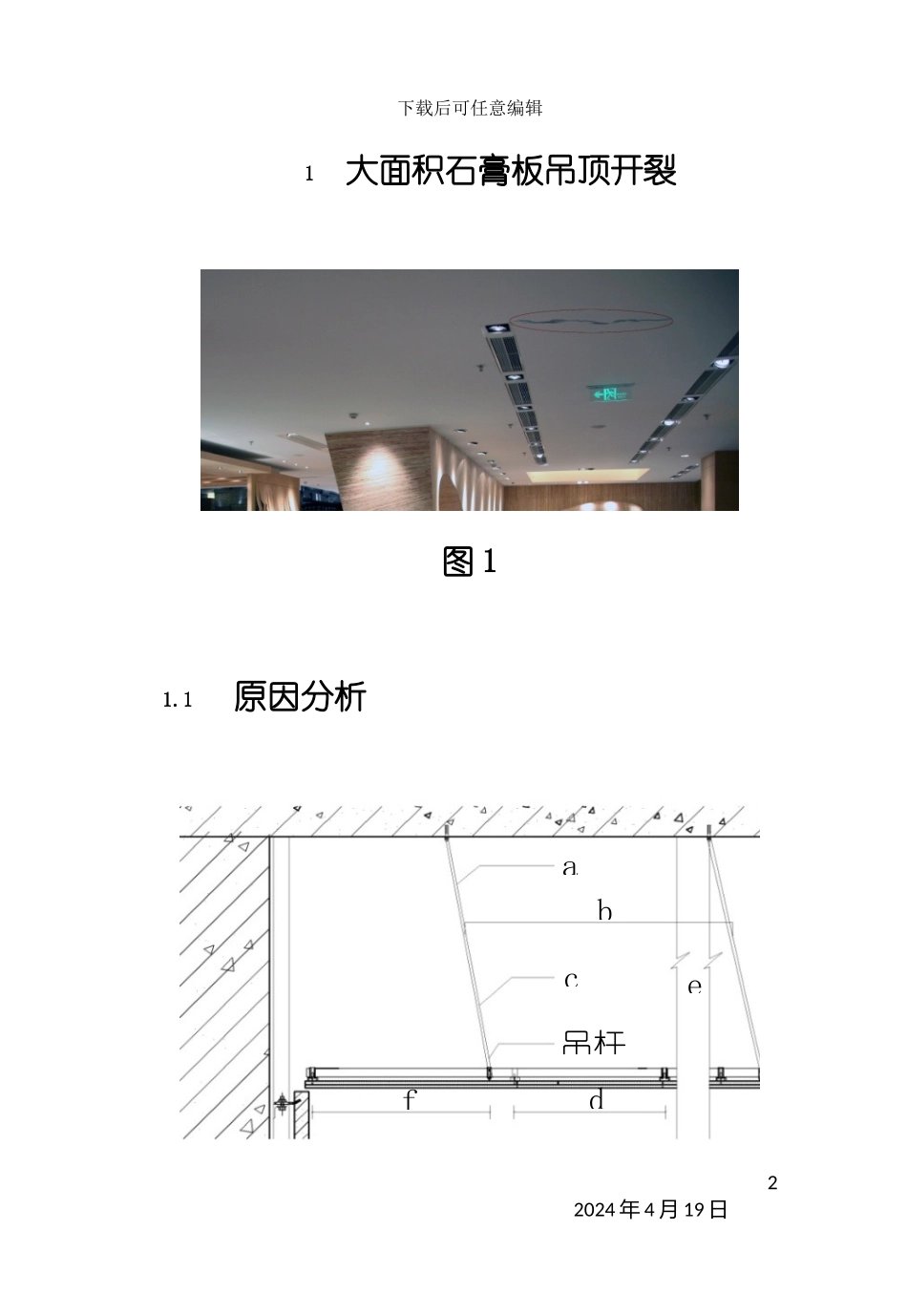

下载后可任意编辑质量通病防治手册培训资料模板12024 年 4 月 19 日下载后可任意编辑1大面积石膏板吊顶开裂图 11.1原因分析22024 年 4 月 19 日abfdec吊杆下载后可任意编辑图 1.1.11.1.1 吊顶龙骨体系不稳固( 参见图1.1.1) a、 吊筋不垂直, 吊筋间距过大。b、 吊杆间距＞1200。c、 吊杆长度＞1500mm, 未加反向支撑。d、 副龙骨间距过大。e、 吊顶跨度＞15m, 未加设贯穿龙骨。f、 吊杆距墙＞300mm。1.1.2 吊顶受力状态不合理。32024 年 4 月 19 日下载后可任意编辑1.1.3 应力未得到合理控制, 如龙骨体系未起拱。a、 应力未得到合理释放; 如大面积石膏板吊顶缺少伸缩缝。b、 应力未得到合理抑制; 如板缝间嵌缝工艺未按正确施工工序施工。c、 双层石膏板第一层板面自攻钉间距＞200mm。d、 不上人的吊顶, 竣工后吊顶有上人现42024 年 4 月 19 日下载后可任意编辑象。 1.1.4 未能保证正常的施工工序和必要的工序间隙。a、 板缝间嵌缝工艺未按正确施工工序施工。b、 在施工中, 上道工序未干透即开展下道工序, 未按工序间歇施工。1.2 防治措施大面积石膏板吊顶要对顶面进行切分52024 年 4 月 19 日下载后可任意编辑或增加伸缩缝处理, 对顶面应力进行释放, 防止开裂。1.2.1 保证龙骨体系稳固是防治开裂的根本a、 900mm＞吊杆间距＞1200mm, 建议大面积石膏板吊杆相应减小间距。b、 吊杆长度≥1500mm 的情况下, 必须采纳反向支撑加固, 保证龙骨体系刚度。c、 副龙骨间距≤400mm, 建议大面积吊顶62024 年 4 月 19 日下载后可任意编辑采纳 300mm 间距。d、 大面积吊顶每隔 15m 增加贯穿龙骨与主龙骨牢固连接。 图 1.2.1 72024 年 4 月 19 日30303030303030303030副 龙主龙骨309090909020下载后可任意编辑1.2.2 正确的吊顶系统应该是拱形状态, 应按房间短边边长 1/200-1/300 起拱。1.2.3 应力控制关键, 按分析逐一解决问题。a、 石膏板从墙的一侧端头开始顺序安装。基层相邻两张石膏板留缝 5mm, 面层石膏板设置工艺缝, 缝宽 8-10mm 或实行明缝做法, 将顶面分隔为”豆腐块”形式, 彻底切割顶面, 如图 1.2.3a, 合理分解顶面应82024 年 4 月 19 日下载后可任意编辑力。图 1.2.392024 年 4 月 19 日3010卡吊吊结构顶( 喷下载后可任意编辑图 1.2.3ab、 建议使用石膏板厂家配套嵌缝材料, 先用嵌缝石膏嵌缝, 打磨平整后贴纸胶带, 干燥后刮 ...
