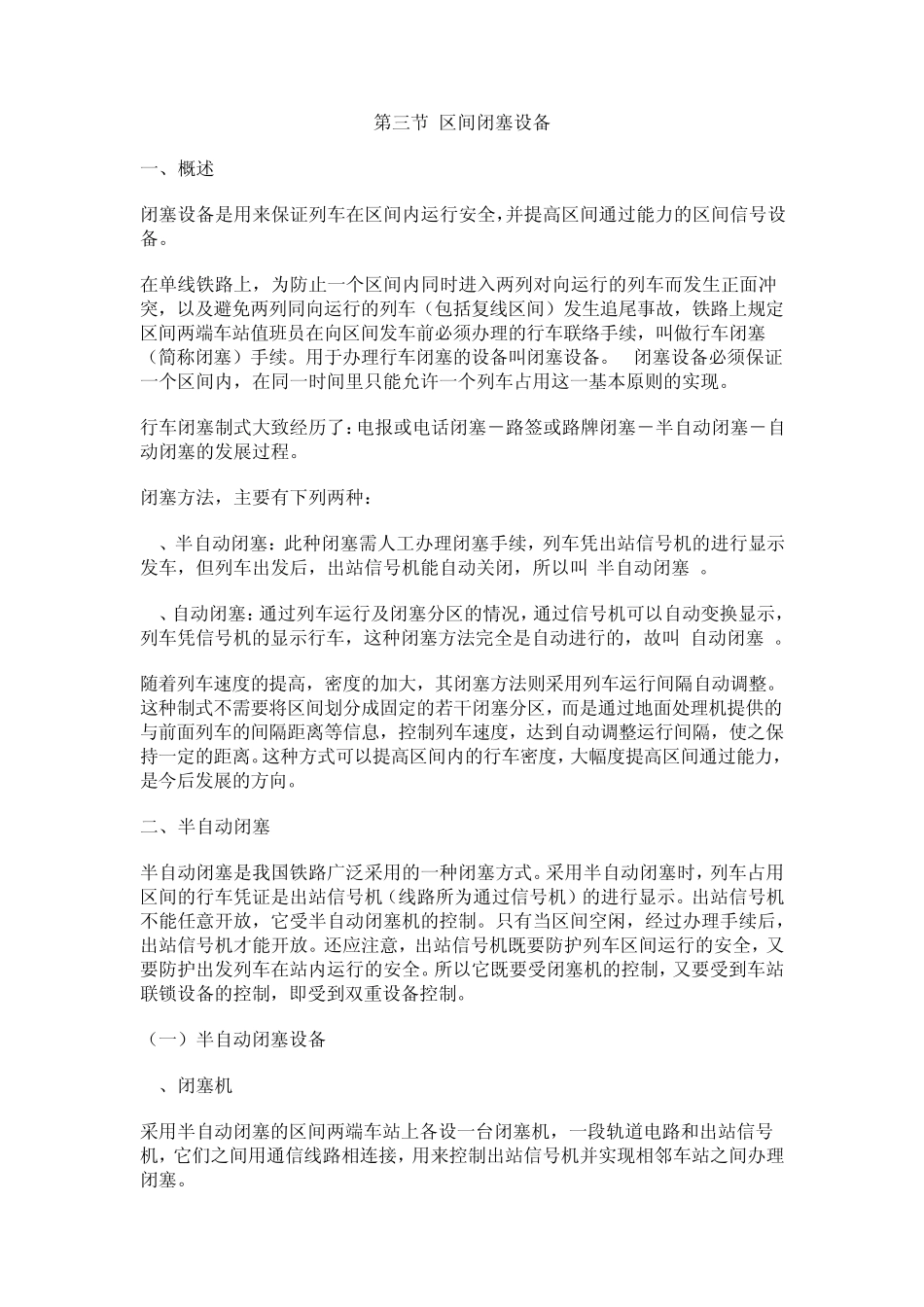

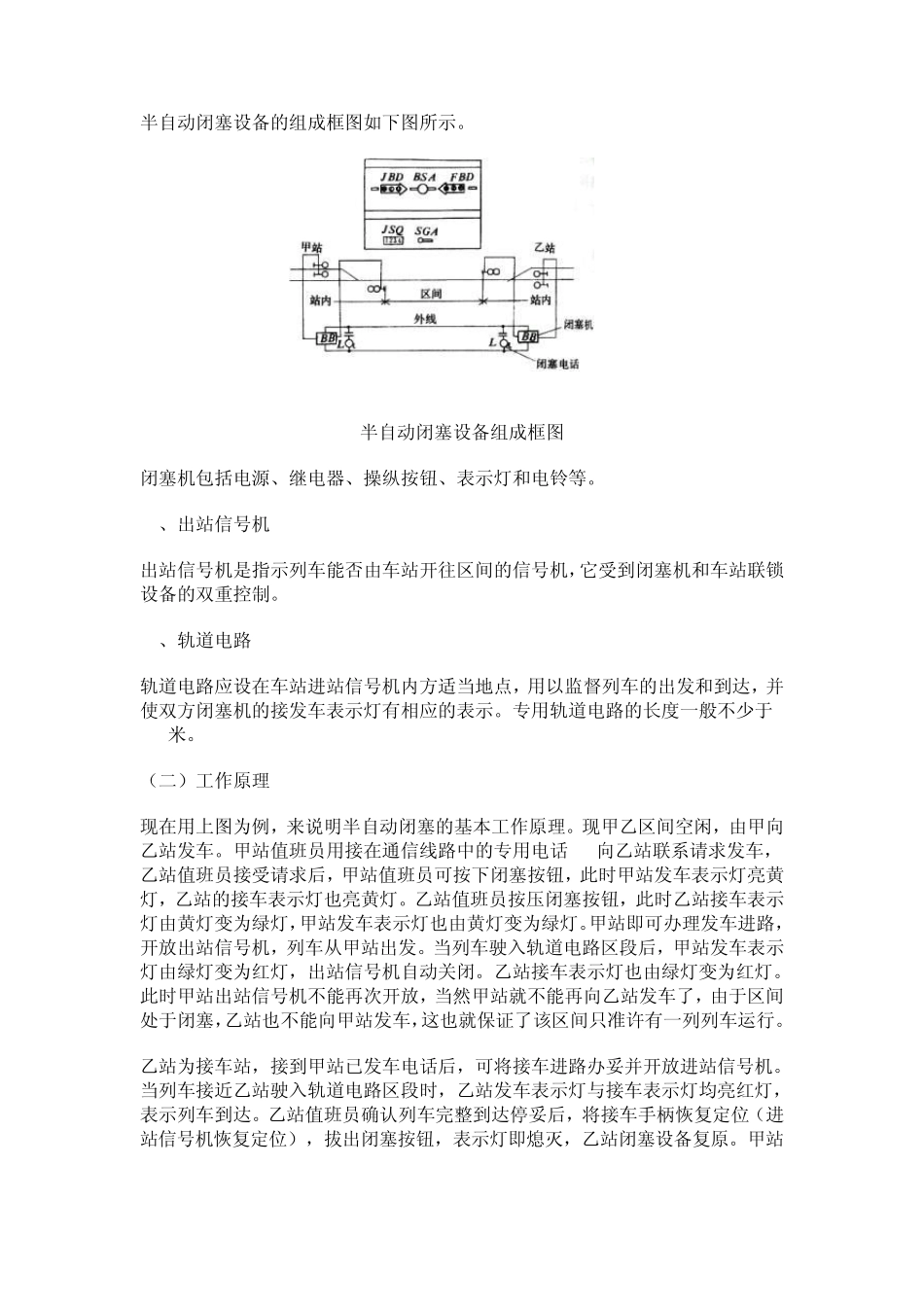

第三节 区间闭塞设备 一、概述 闭塞设备是用来保证列车在区间内运行安全,并提高区间通过能力的区间信号设备。 在单线铁路上,为防止一个区间内同时进入两列对向运行的列车而发生正面冲突,以及避免两列同向运行的列车(包括复线区间)发生追尾事故,铁路上规定区间两端车站值班员在向区间发车前必须办理的行车联络手续,叫做行车闭塞(简称闭塞)手续。用于办理行车闭塞的设备叫闭塞设备。 闭塞设备必须保证一个区间内,在同一时间里只能允许一个列车占用这一基本原则的实现。 行车闭塞制式大致经历了:电报或电话闭塞-路签或路牌闭塞-半自动闭塞-自动闭塞的发展过程。 闭塞方法,主要有下列两种: 1 、半自动闭塞:此种闭塞需人工办理闭塞手续,列车凭出站信号机的进行显示发车,但列车出发后,出站信号机能自动关闭,所以叫 半自动闭塞 。 2 、自动闭塞:通过列车运行及闭塞分区的情况,通过信号机可以自动变换显示,列车凭信号机的显示行车,这种闭塞方法完全是自动进行的,故叫 自动闭塞 。 随着列车速度的提高,密度的加大,其闭塞方法则采用列车运行间隔自动调整。这种制式不需要将区间划分成固定的若干闭塞分区,而是通过地面处理机提供的与前面列车的间隔距离等信息,控制列车速度,达到自动调整运行间隔,使之保持一定的距离。这种方式可以提高区间内的行车密度,大幅度提高区间通过能力,是今后发展的方向。 二、半自动闭塞 半自动闭塞是我国铁路广泛采用的一种闭塞方式。采用半自动闭塞时,列车占用区间的行车凭证是出站信号机(线路所为通过信号机)的进行显示。出站信号机不能任意开放,它受半自动闭塞机的控制。只有当区间空闲,经过办理手续后,出站信号机才能开放。还应注意,出站信号机既要防护列车区间运行的安全,又要防护出发列车在站内运行的安全。所以它既要受闭塞机的控制,又要受到车站联锁设备的控制,即受到双重设备控制。 (一)半自动闭塞设备 1 、闭塞机 采用半自动闭塞的区间两端车站上各设一台闭塞机,一段轨道电路和出站信号机,它们之间用通信线路相连接,用来控制出站信号机并实现相邻车站之间办理闭塞。 半自动闭塞设备的组成框图如下图所示。 半自动闭塞设备组成框图 闭塞机包括电源、继电器、操纵按钮、表示灯和电铃等。 2 、出站信号机 出站信号机是指示列车能否由车站开往区间的信号机,它受到闭塞机和车站联锁设备的双重控制。 3 、轨道电路 轨道电路应设在车站进站信...
