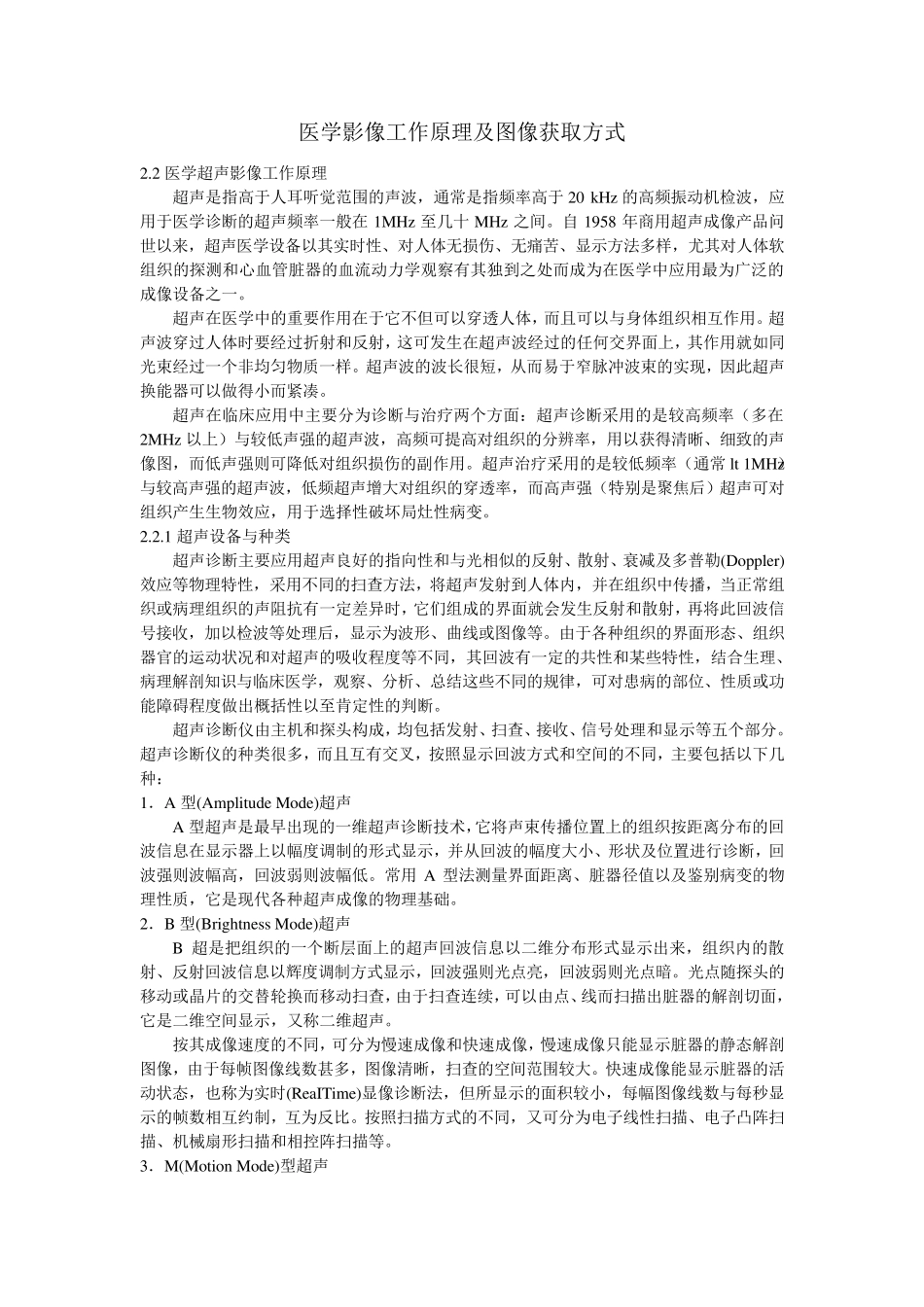

医学影像工作原理及图像获取方式

医学影像工作原理及图像获取方式 2.2 医学超声影像工作原理 超声是指高于人耳听觉范围的声波，通常是指频率高于20 kHz 的高频振动机检波，应用于医学诊断的超声频率一般在1MHz 至几十MHz 之间。自1958 年商用超声成像产品问世以来，超声医学设备以其实时性、对人体无损伤、无痛苦、显示方法多样，尤其对人体软组织的探测和心血管脏器的血流动力学观察有其独到之处而成为在医学中应用最为广泛的成像设备之一。 超声在医学中的重要作用在于它不但可以穿透人体，而且可以与身体组织相互作用。超声波穿过人体时要经过折射和反射，这可发生在超声波经过的任何交界面上，其作用就如同光束经过一个非均匀物质一样。超声波的波长很短，从而易于窄脉冲波束的实现，因此超声换能器可以做得小而紧凑。 超声在临床应用中主要分为诊断与治疗两个方面：超声诊断采用的是较高频率（多在2MHz 以上）与较低声强的超声波，高频可提高对组织的分辨率，用以获得清晰、细致的声像图，而低声强则可降低对组织损伤的副作用。超声治疗采用的是较低频率（通常<1MHz）与较高声强的超声波，低频超声增大对组织的穿透率，而高声强（特别是聚焦后）超声可对组织产生生物效应，用于选择性破坏局灶性病变。 2.2.1 超声设备与种类 超声诊断主要应用超声良好的指向性和与光相似的反射、散射、衰减及多普勒(Doppler)效应等物理特性，采用不同的扫查方法，将超声发射到人体内，并在组织中传播，当正常组织或病理组织的声阻抗有一定差异时，它们组成的界面就会发生反射和散射，再将此回波信号接收，加以检波等处理后，显示为波形、曲线或图像等。由于各种组织的界面形态、组织器官的运动状况和对超声的吸收程度等不同，其回波有一定的共性和某些特性，结合生理、病理解剖知识与临床医学，观察、分析、总结这些不同的规律，可对患病的部位、性质或功能障碍程度做出概括性以至肯定性的判断。 超声诊断仪由主机和探头构成，均包括发射、扫查、接收、信号处理和显示等五个部分。超声诊断仪的种类很多，而且互有交叉，按照显示回波方式和空间的不同，主要包括以下几种： 1．A 型(Amplitude Mode)超声 A 型超声是最早出现的一维超声诊断技术，它将声束传播位置上的组织按距离分布的回波信息在显示器上以幅度调制的形式显示，并从回波的幅度大小、形状及位置进行诊断，回波强则波幅高，回波弱则波幅低。常用A 型法测量界面距离、脏器径值以及鉴别病变的物理性质，它是现代...
