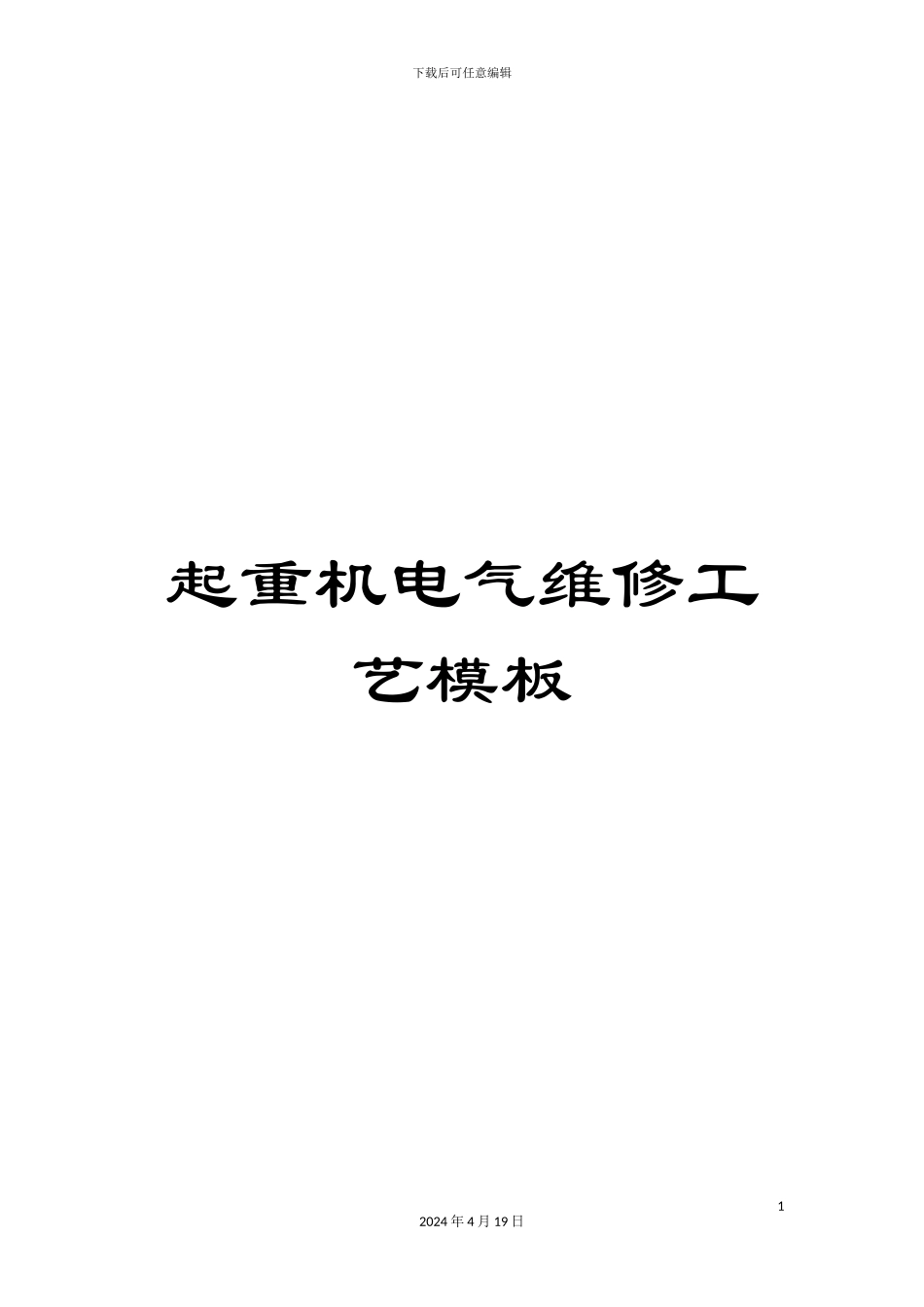

起重机电气维修工艺模板

下载后可任意编辑起重机电气维修工艺模板12024 年 4 月 19 日下载后可任意编辑起重机电气维修工艺编制 审核 批准 22024 年 4 月 19 日下载后可任意编辑XXX 起重机械有限公司 32024 年 4 月 19 日下载后可任意编辑目 录第一章 电气设备要求与法律规范…………………………………………1第二章 起重机专用电动机的维修……………………………………5第三章 电阻器的维修…………………………………………………20第四章 频敏电阻器的维修……………………………………………21第五章 制动器的调整…………………………………………………24第六章 短行程电磁铁制动器的维修…………………………………28第七章 长行程电磁铁制动器的维修…………………………………32第八章 液压电磁铁制动器的维修……………………………………34第九章 液压推杆制动器的维修………………………………………37第十章 凸轮控制器的维修……………………………………………40第十一章 主令电器的维修……………………………………………42第十二章 联动台的维修………………………………………………4442024 年 4 月 19 日下载后可任意编辑第一章 电气设备要求与法律规范第一节 供电及电路1、 起重机应专用馈电线供电。2、 起重机专用馈电线进线端应设断路器。总新路器总断路器的出线端不应连接与起重机无关的其它设备。3、 起重机上宜设总断顺, 短路时, 应人分断该电路的功能。在地面操纵的小型单小型单梁起重机上能够不设总断路器。4、 起策机上应设备总线路接触器, 应能分断所有机构的动力回路或控制回来, 起重机上已设总机构的空气开关时, 可不设总线接触器。5、 起重机控制电路应保护控制性能符合机械与电气系统的要求。6、 沟通起重机上, 起重电磁铁应设专用直流供电系统, 必要时还应有备用电源。第二节 配线1、 起重机必须采纳铜芯多股导线。导线一般选用橡胶绝缘电线、 电缆。采纳多股单芯线时, 截面积不得小于 1.5mm2。采纳多股芯线时, 截面积不得小于 1.0mm2, 对电子装置、 伺股机构、 传感元件等能确保安全可靠的连接导线的截面积不作规定。2、 电气室、 操纵室、 控制屏、 保护箱内部的配线, 主回路小截面导线与控制回路的导线, 可用塑料绝缘导线。港口工作的起重机宜用船用电缆。3、 在主断路器切断电源后, 照明不应断电。4、 电线应敷设于金属管、 槽内, 并应具有良好的防雨...
