超低碳不锈钢焊接工艺及操作模板

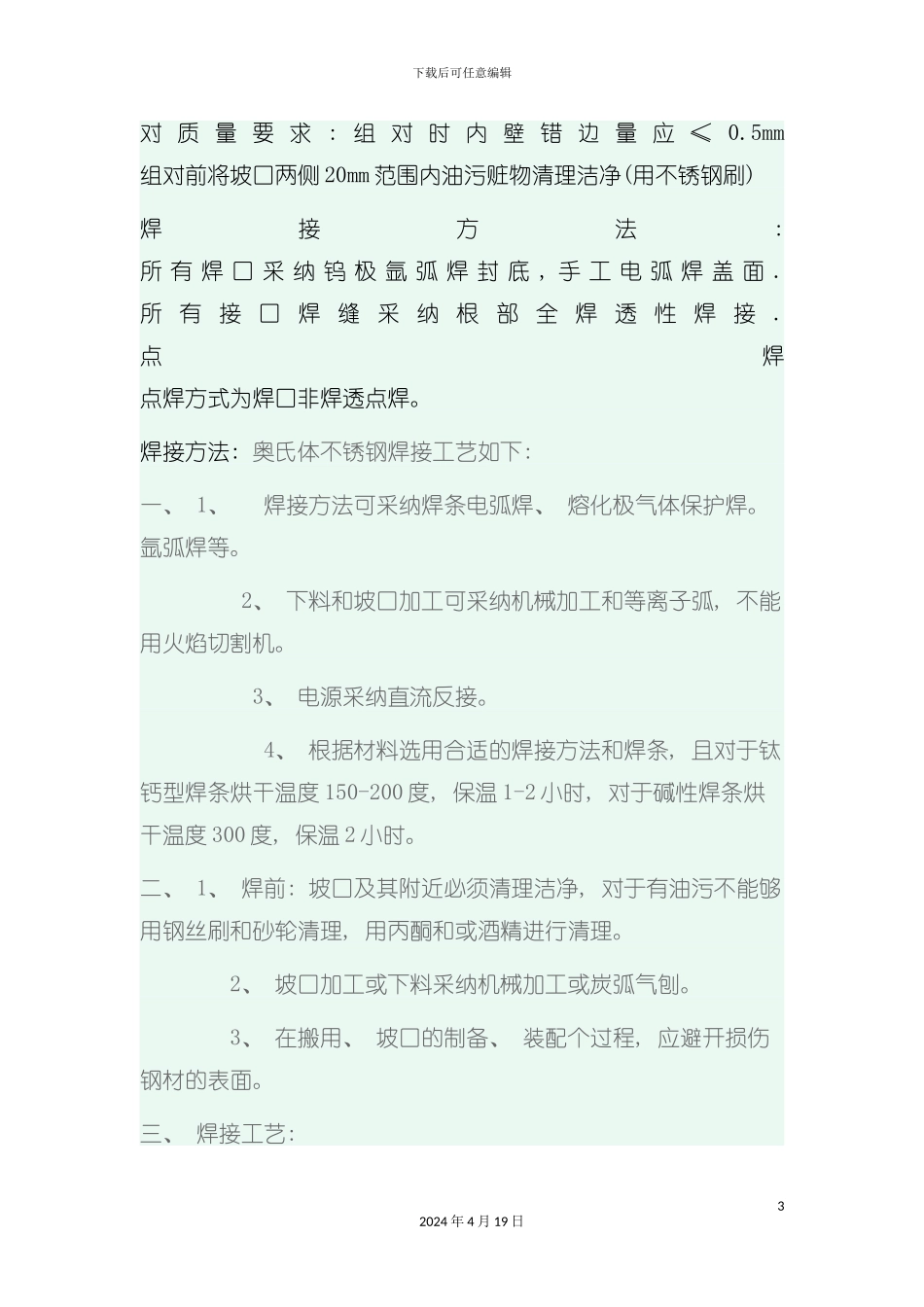

下载后可任意编辑超低碳不锈钢焊接工艺及操作模板12024 年 4 月 19 日下载后可任意编辑304L 超低碳不锈钢焊接标准及工艺焊接标准: 1材料要求:304L 是由日本进口的含 C〈0.035%超低碳不锈钢(相当于国内00CR18Ni10)管材存放应按规定摆置.所 用 焊 丝 , 焊 条 必 须 有 质 量 证 明 或 材 质 合 格 证 。2机具要求:焊接设备使用直流手弧焊机焊 工 所 用 焊 丝 筒 , 焊 条 保 温 桶 , 不 锈 钢 刨 锤 , 不 锈 钢 丝 刷 .检测设备: 超声波焊缝检测仪焊条直径选用 3.2 和 4.0 两种, 焊接电流 80-110A, 110-150A3作业条件焊工必须持有项目材质合格证能满足施焊要求.针对超低碳不锈钢管焊接过程中的焊缝根部氧化, 表面缺陷的产生以及焊接变形等问题, 为保证工程焊接质量制定了严格的焊接工艺要求;4 环境条件施焊前应确认环境符合下列条件在现场预制,现场安装温度在0摄氏度以上方可进行焊接工艺1工序焊接施工程序如下坡口要求焊前应采纳等离子下料兼打30°破口22024 年 4 月 19 日下载后可任意编辑对 质 量 要 求 : 组 对 时 内 壁 错 边 量 应 ≤ 0.5mm组对前将坡口两侧 20mm 范围内油污赃物清理洁净(用不锈钢刷)焊接方法:所 有 焊 口 采 纳 钨 极 氩 弧 焊 封 底 , 手 工 电 弧 焊 盖 面 .所 有 接 口 焊 缝 采 纳 根 部 全 焊 透 性 焊 接 .点焊点焊方式为焊口非焊透点焊。焊接方法: 奥氏体不锈钢焊接工艺如下: 一、 1、 焊接方法可采纳焊条电弧焊、 熔化极气体保护焊。氩弧焊等。 2、 下料和坡口加工可采纳机械加工和等离子弧, 不能用火焰切割机。 3、 电源采纳直流反接。 4、 根据材料选用合适的焊接方法和焊条, 且对于钛钙型焊条烘干温度 150-200 度, 保温 1-2 小时, 对于碱性焊条烘干温度 300 度, 保温 2 小时。二、 1、 焊前: 坡口及其附近必须清理洁净, 对于有油污不能够用钢丝刷和砂轮清理, 用丙酮和或酒精进行清理。 2、 坡口加工或下料采纳机械加工或炭弧气刨。 3、 在搬用、 坡口的制备、 装配个过程, 应避开损伤钢材的表面。三、 焊接工艺: 32024 年 4 月 19 日下载后可任意编辑 1、 应采纳快速焊、 多道焊; 焊接电流不易过大, 焊接时尽量采纳平焊位置, 焊条最好不做摆动或稍做摆动; 且焊接过程中, 应严格控制层间温度, 待上一层焊道冷到 60 度以下在...
