超声波检测方法和通用工艺长春

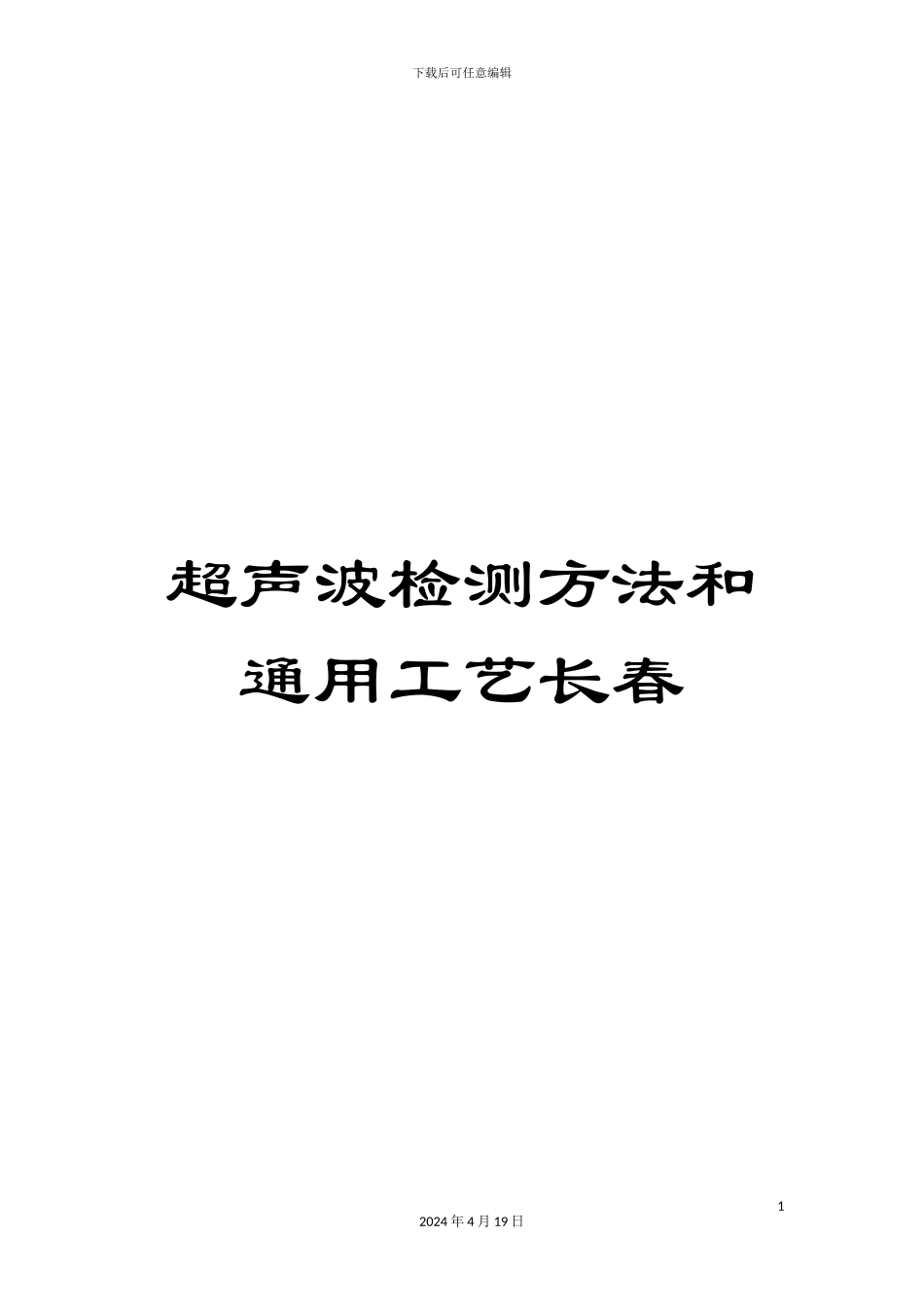

超声波检测方法和通用工艺长春_第1页
1/100

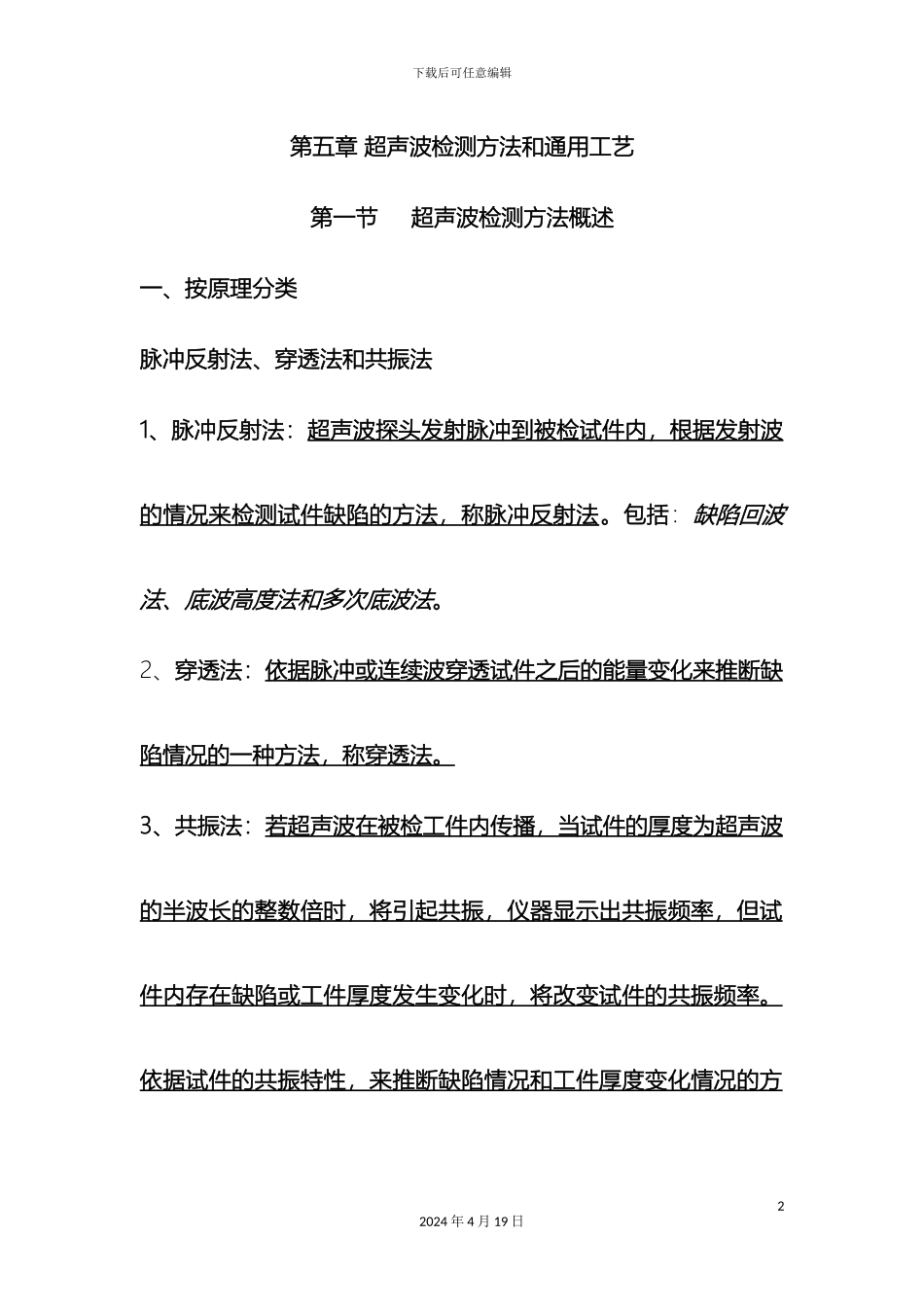

超声波检测方法和通用工艺长春_第2页
2/100

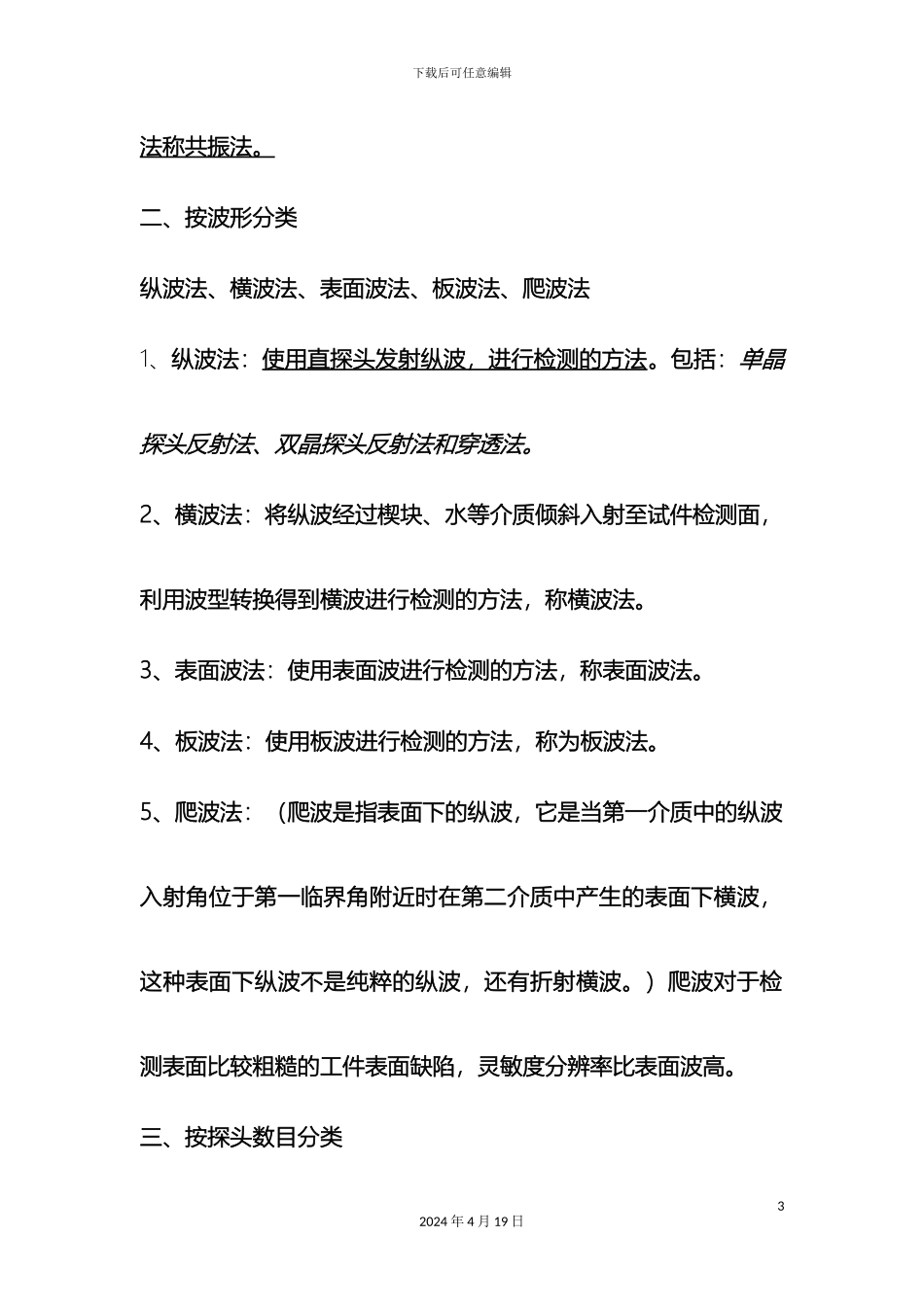

超声波检测方法和通用工艺长春_第3页
3/100
下载后可任意编辑超声波检测方法和通用工艺长春12024 年 4 月 19 日下载后可任意编辑第五章 超声波检测方法和通用工艺第一节 超声波检测方法概述一、按原理分类脉冲反射法、穿透法和共振法1、脉冲反射法:超声波探头发射脉冲到被检试件内,根据发射波的情况来检测试件缺陷的方法,称脉冲反射法。包括:缺陷回波法、底波高度法和多次底波法。2、穿透法:依据脉冲或连续波穿透试件之后的能量变化来推断缺陷情况的一种方法,称穿透法。3、共振法:若超声波在被检工件内传播,当试件的厚度为超声波的半波长的整数倍时,将引起共振,仪器显示出共振频率,但试件内存在缺陷或工件厚度发生变化时,将改变试件的共振频率。依据试件的共振特性,来推断缺陷情况和工件厚度变化情况的方22024 年 4 月 19 日下载后可任意编辑法称共振法。二、按波形分类纵波法、横波法、表面波法、板波法、爬波法1、纵波法:使用直探头发射纵波,进行检测的方法。包括:单晶探头反射法、双晶探头反射法和穿透法。2、横波法:将纵波经过楔块、水等介质倾斜入射至试件检测面,利用波型转换得到横波进行检测的方法,称横波法。3、表面波法:使用表面波进行检测的方法,称表面波法。4、板波法:使用板波进行检测的方法,称为板波法。5、爬波法:(爬波是指表面下的纵波,它是当第一介质中的纵波入射角位于第一临界角附近时在第二介质中产生的表面下横波,这种表面下纵波不是纯粹的纵波,还有折射横波。)爬波对于检测表面比较粗糙的工件表面缺陷,灵敏度分辨率比表面波高。三、按探头数目分类32024 年 4 月 19 日下载后可任意编辑1、单探头法使用一个探头兼在发射和接收超声波的检测方法称为单探头法。特点:对于与波束轴线垂直的片状缺陷和立体缺陷的检出效果好。与波束轴线平行的片状缺陷难以检出。2、双探头法使用两个探头(一个发射,一个接收)进行检测的方法称为双探头法。其主要用于发现单探头法难以检出的缺陷。方法:并列式、交叉式、V 型串列式、K 型串列式、串列式等。 并列式K 形式42024 年 4 月 19 日下载后可任意编辑 交叉式 V 形式 串列式 图 13、多探头法使用二个以上的探头成正确组合在一起进行检测的方法,称为多探头法。例如:相控阵检测方法。四、按探头接触方法分类1、直接接触法探头与试件探测面之间,涂有很薄的耦合剂层,这种检测方法称直接接触法。特点:检测图形较简单,推断容易,检出缺陷灵敏度高。操作方法简单,但要...
