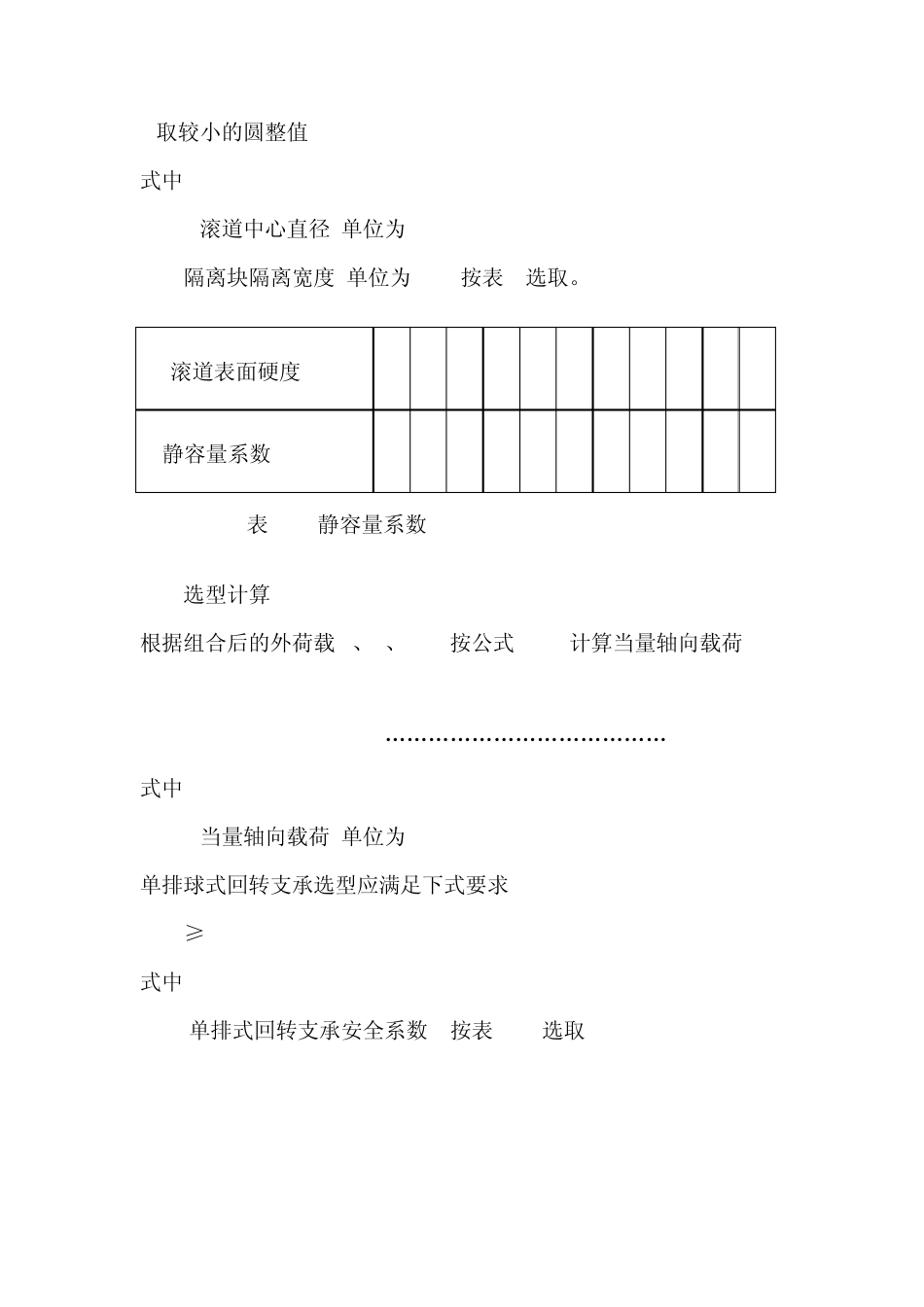

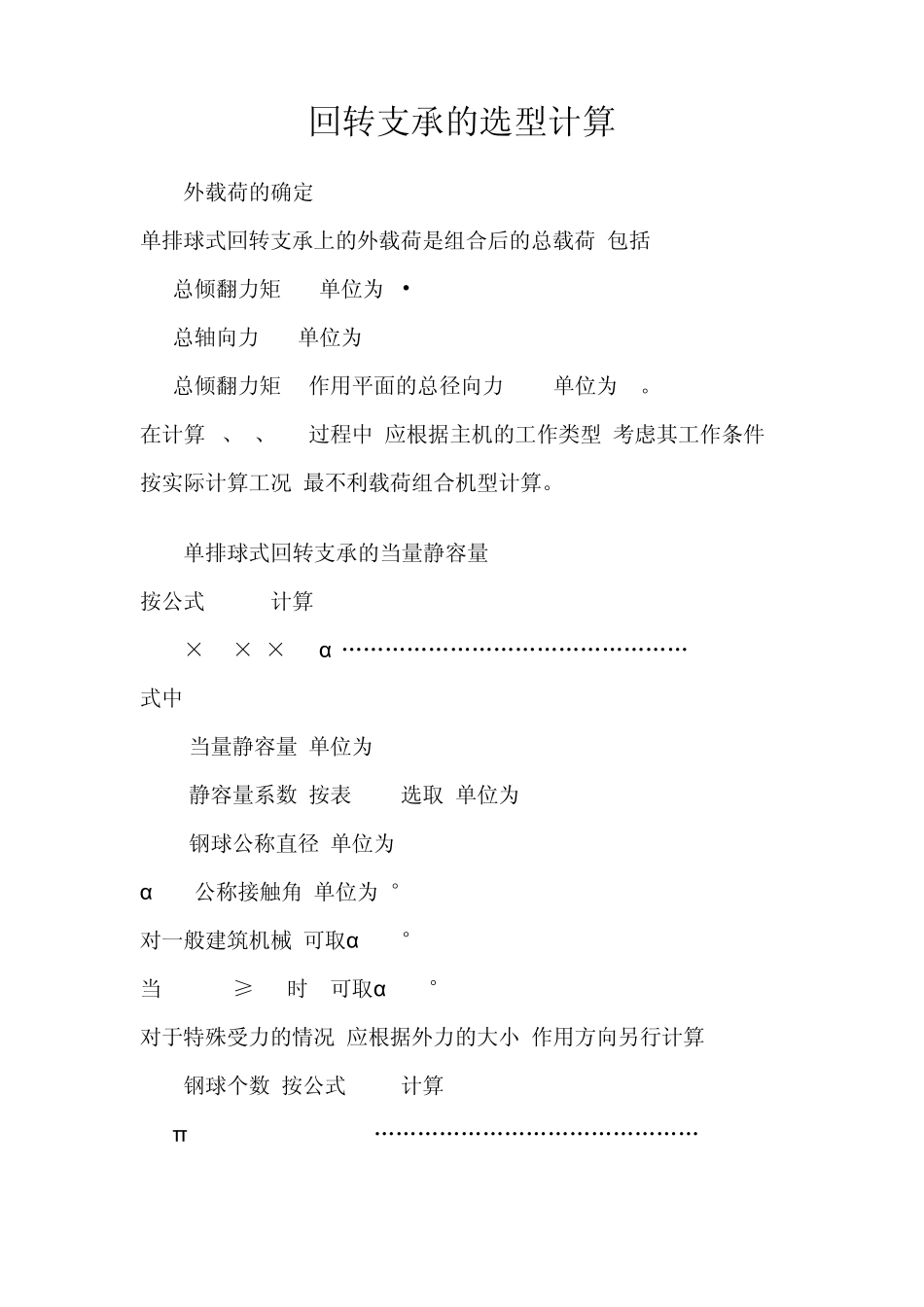

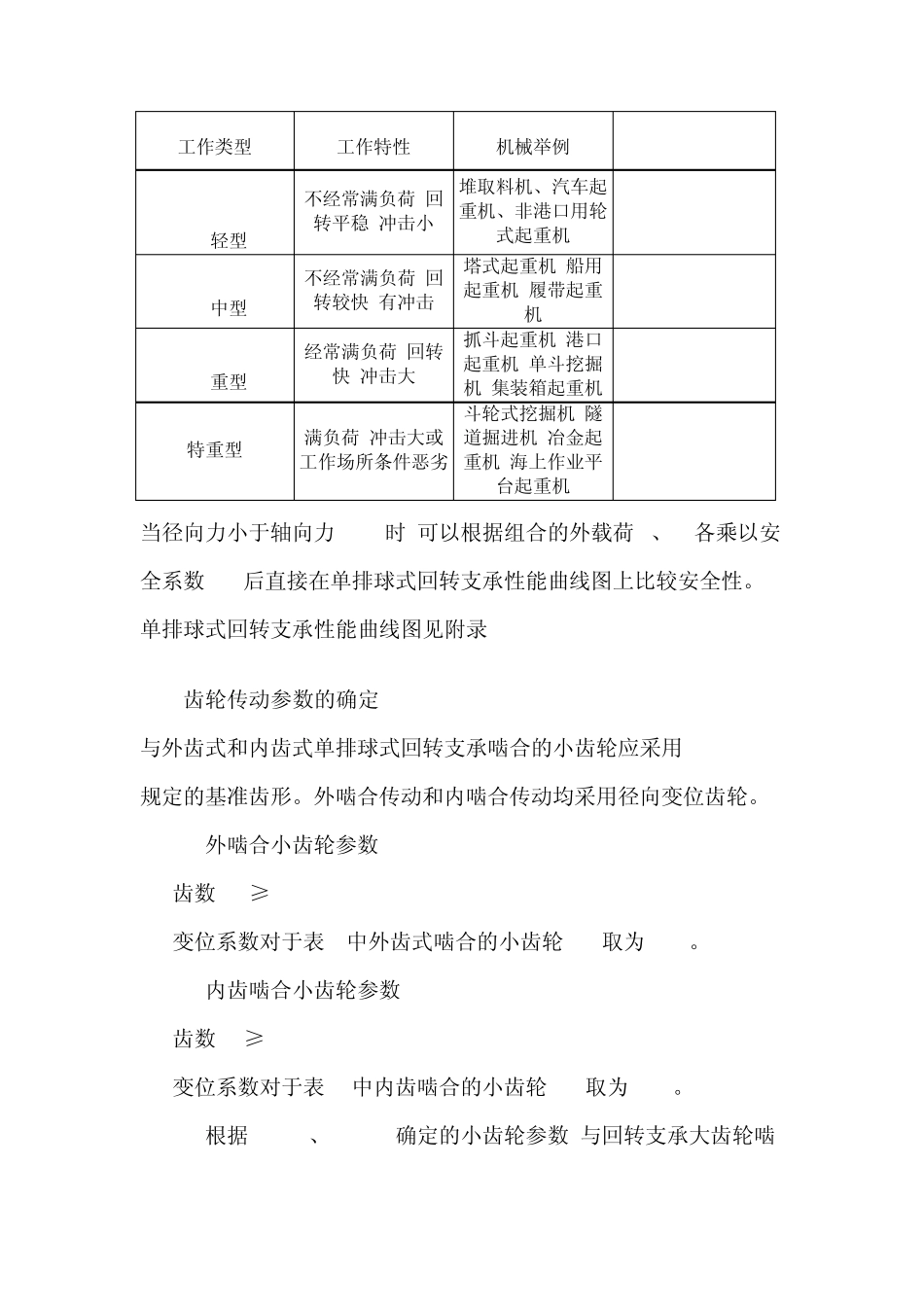

回转支承的选型计算 A.1 外载荷的确定 单排球式回转支承上的外载荷是组合后的总载荷,包括: a) 总倾翻力矩M, 单位为N•mm; b) 总轴向力P, 单位为N; c) 总倾翻力矩M 作用平面的总径向力Hr, 单位为 N。 在计算M、P、Hr 过程中,应根据主机的工作类型,考虑其工作条件,按实际计算工况,最不利载荷组合机型计算。 A.2 单排球式回转支承的当量静容量 按公式 (A.1)计算 Co=f0×d02×z×sinα „„„„„„„„„„„„„„„„(A.1) 式中: Co---当量静容量,单位为N; fo---静容量系数,按表A.1 选取,单位为N/mm2 ; do---钢球公称直径,单位为mm; α ---公称接触角,单位为(°); 对一般建筑机械,可取α =50°, 当2M/PD0≥10 时, 可取α =45°, 对于特殊受力的情况,应根据外力的大小,作用方向另行计算: z---钢球个数,按公式(A.2)计算 z=(π D0-0.5d0)/(d0 + b)„„„„„„„„„„„„„„„(A.2) z取较小的圆整值; 式中: Do ---滚道中心直径,单位为mm; b---隔离块隔离宽度,单位为mm, 按表7选取。 滚道表面硬度HRC 60 59 58 57 56 55 53 51 50 48 46 静容量系数foN/mm2 58 53 49 44 40 38 31 25 22 16 10 表A.1 静容量系数f0 Static Capacity Factor A.3 选型计算 根据组合后的外荷载M、P、Hr ,按公式(A.3)计算当量轴向载荷: JB/T 10839-2008 CP =P+4.37M/D0 +3.44Hr „„„„„„„„„„„„„(A.3) 式中: CP ---当量轴向载荷,单位为N. 单排球式回转支承选型应满足下式要求: C0/CP≥fS 式中: fS---单排式回转支承安全系数, 按表A.2 选取 工作类型 工作特性 机械举例 fS 轻型 不经常满负荷,回转平稳,冲击小 堆取料机、汽车起重机、非港口用轮式起重机 1.00-1.20 中型 不经常满负荷,回转较快,有冲击 塔式起重机,船用起重机,履带起重机 >1.20-1.30 重型 经常满负荷,回转快,冲击大 抓斗起重机,港口起重机,单斗挖掘机,集装箱起重机 >1.30-1.45 特重型 满负荷,冲击大或工作场所条件恶劣 斗轮式挖掘机,隧道掘进机,冶金起重机,海上作业平台起重机 >1.45-1.70 当径向力小于轴向力 10% 时,可以根据组合的外载荷 M、P 各乘以安全系数 fS 后直接在单排球式回转支承性能曲线图上比较安全性。 单排球式回转支承性能曲线图见附录 B A.4 齿轮传动参数的确定 与外齿式和内齿式单排球式回转支承啮合的小齿轮应采用 GB/T 1356 规定的基准齿形...
