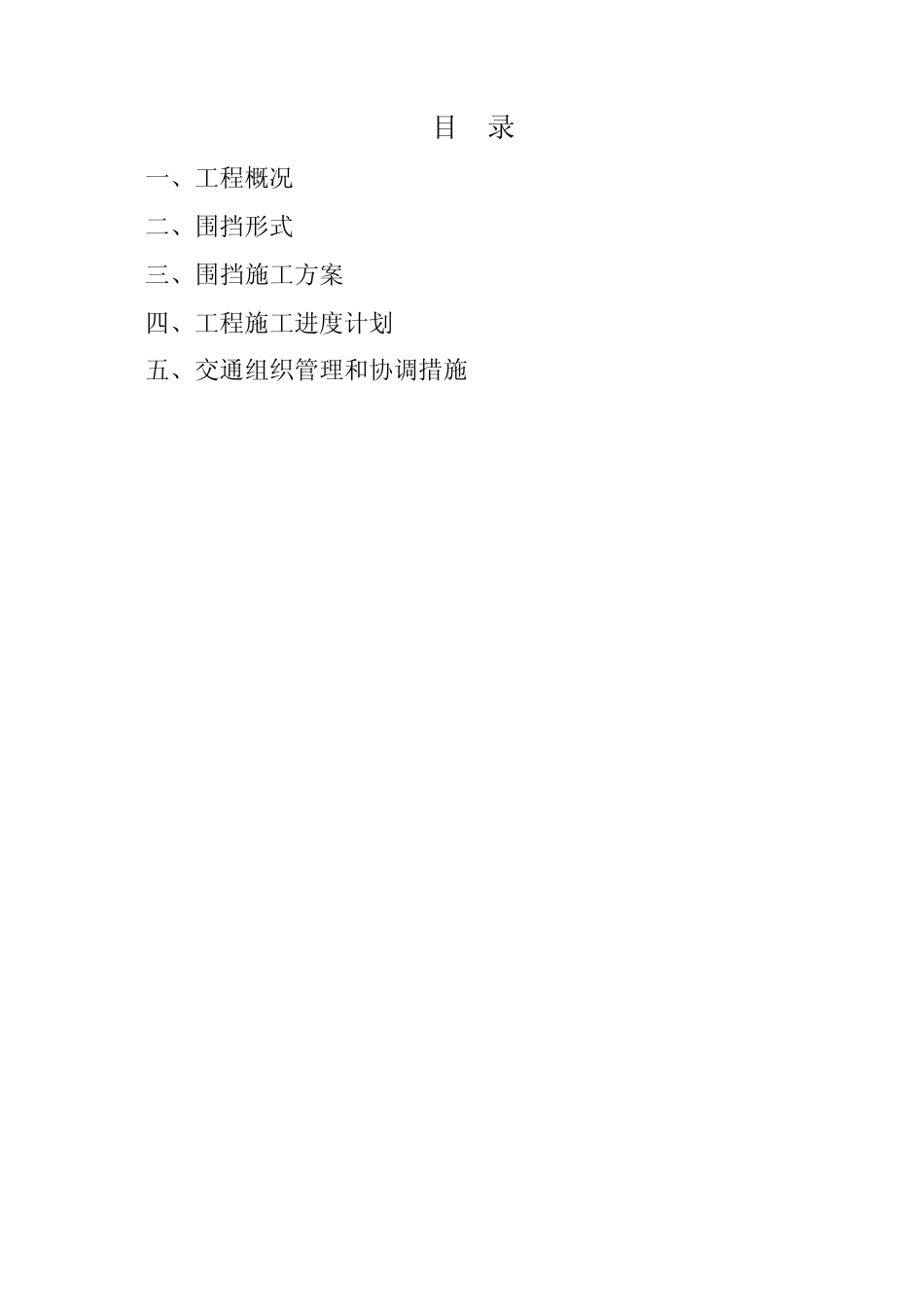

杭州地铁2号线一期工程 SG2-4标段 围 挡 施 工 方 案 上海市第二市政工程有限公司 二 00八年九月七日 目 录 一、工程概况 二、围挡形式 三、围挡施工方案 四、工程施工进度计划 五、交通组织管理和协调措施 一、工程概况 杭州地铁2号线一期工程SG2-4标段位于杭州市萧山经济技术开发区，主要包括建设一路站、建设三路站、人民广场站~建设一路站区间、建设三路站~建设一路站区间。建设一路站跨建设一路路口处沿市心北路方向设置，建设三路站跨建设三路路口处沿市心北路方向设置。车站总长度为179.5m，标准段宽18.5m；人民广场站~建设一路站区间长1280m，建设一路站~建设三路站区间长972m。 建设一路、建设三路现状为双向四车道，市心北路为双向六车道。目前建设三路方向车流量较少，建设一路与市心北路车流量较大。 二、围挡形式 施工围挡采用蓝色轻质双层夹心彩钢板，彩钢厚度为0.3mm，高度2.3米，围挡顶部设置10cm高的压顶条，颜色为黑白相间，下座为30cm×30cm的砖砌基础，每隔 6米设一个锚固于地面的型钢立柱，保证围挡稳固、整齐、美观。 围挡顶部应安装警示红灯，间距为6米。照明线应设塑料套管，确保金属架体不带电。照明红灯用套管挑出围护上口15厘米，套管上导线口朝下。 围挡外侧统一粘贴地铁公司指定的有湘湖景观等图片背景，并配有“地铁施工给您带添麻烦了，请多包涵”、“暂时不便，将带给您长久的便利”、“感谢您，为杭州地铁工程让路”等宣传标语，下标：工程名称：杭州地铁二号线工SG2-4标工程，建设单位:杭州市地铁集团有限责任公司，设计单位:北京城建设计研究总院有限责任公司，施工单位:上海市第二市政工程有限公司，监理单位:华铁工程咨询有限责任公司，施工工期:753天。 施工现场项目部出入口设置符合要求的伸缩门，其它出入口设实体大门；门柱采用砖砌立柱，大门立柱50cm×50cm，其余柱子 30cm×30cm，施工现场大门处设置警卫室，警卫人员培训上岗，统一着装，对外来人员出入进行登记。要建立门卫值班制度（包括临时进出口管理内容），制度上墙。围挡大门采用双开对拉式大门，门柱上安设照明灯，大门高与围挡一致。 围挡结构详见图【2-01 场区围挡结构示意图】。 190023003006000红 灯塑料套管190cm高彩钢泡沫板30cm高砖砌墙6000内侧立面外侧立面说明: 1、围护采用彩钢泡沫板及砖墙，所用材料均有出厂合格证和质量保证书； 2、围护高度为2.3m（底部30cm砖砌护脚+190cm彩钢泡沫板+10cm高压...
