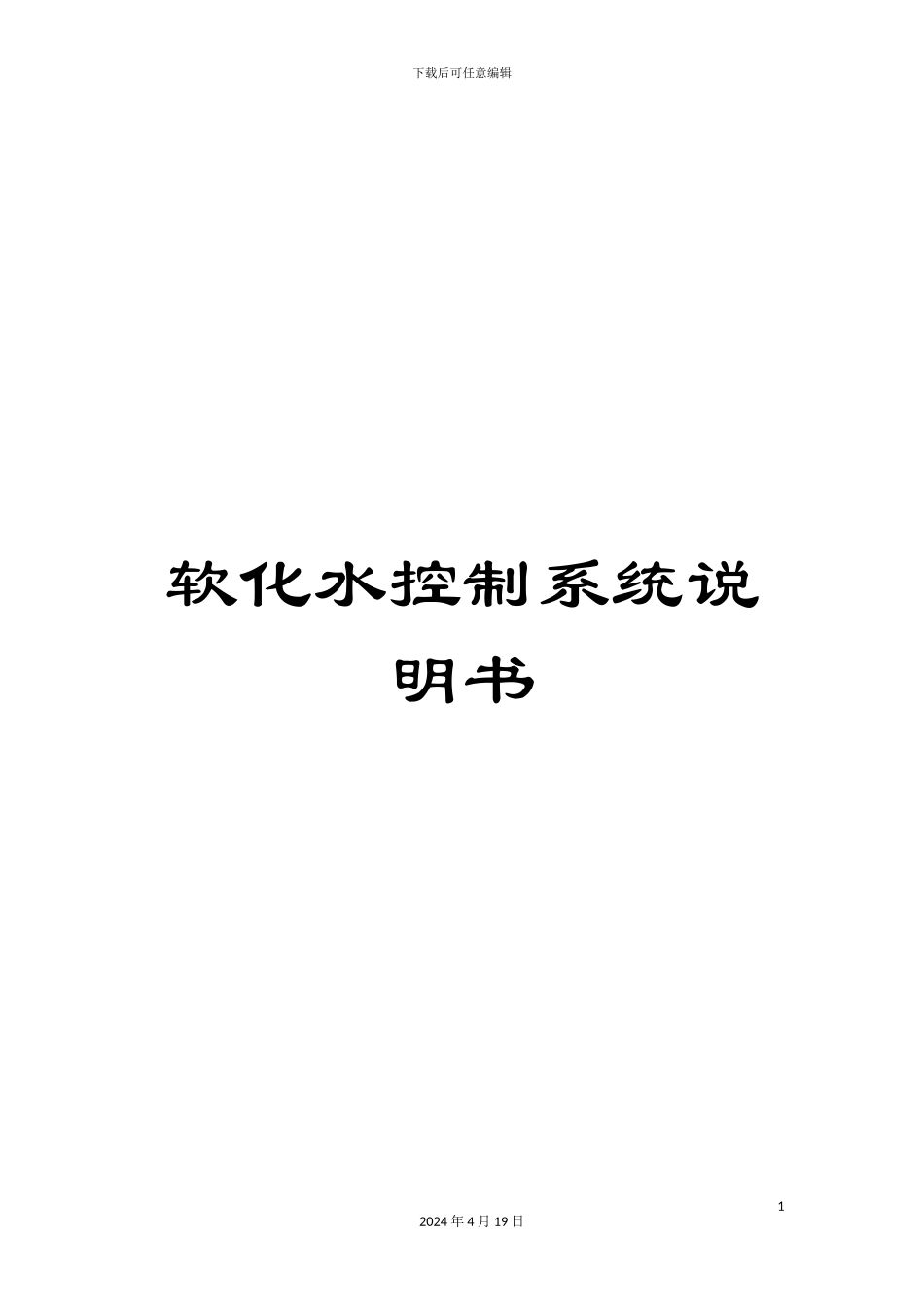

软化水控制系统说明书

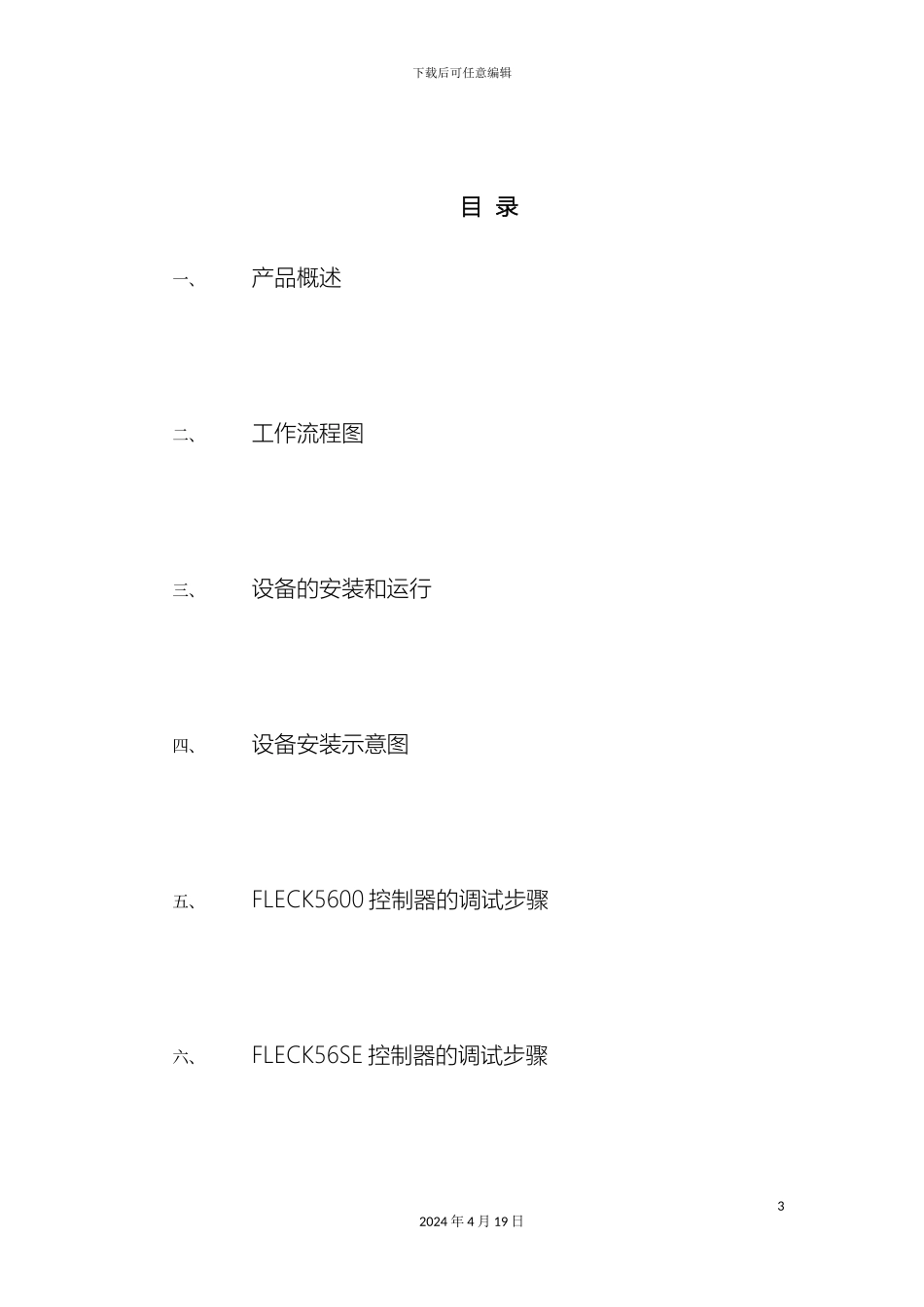

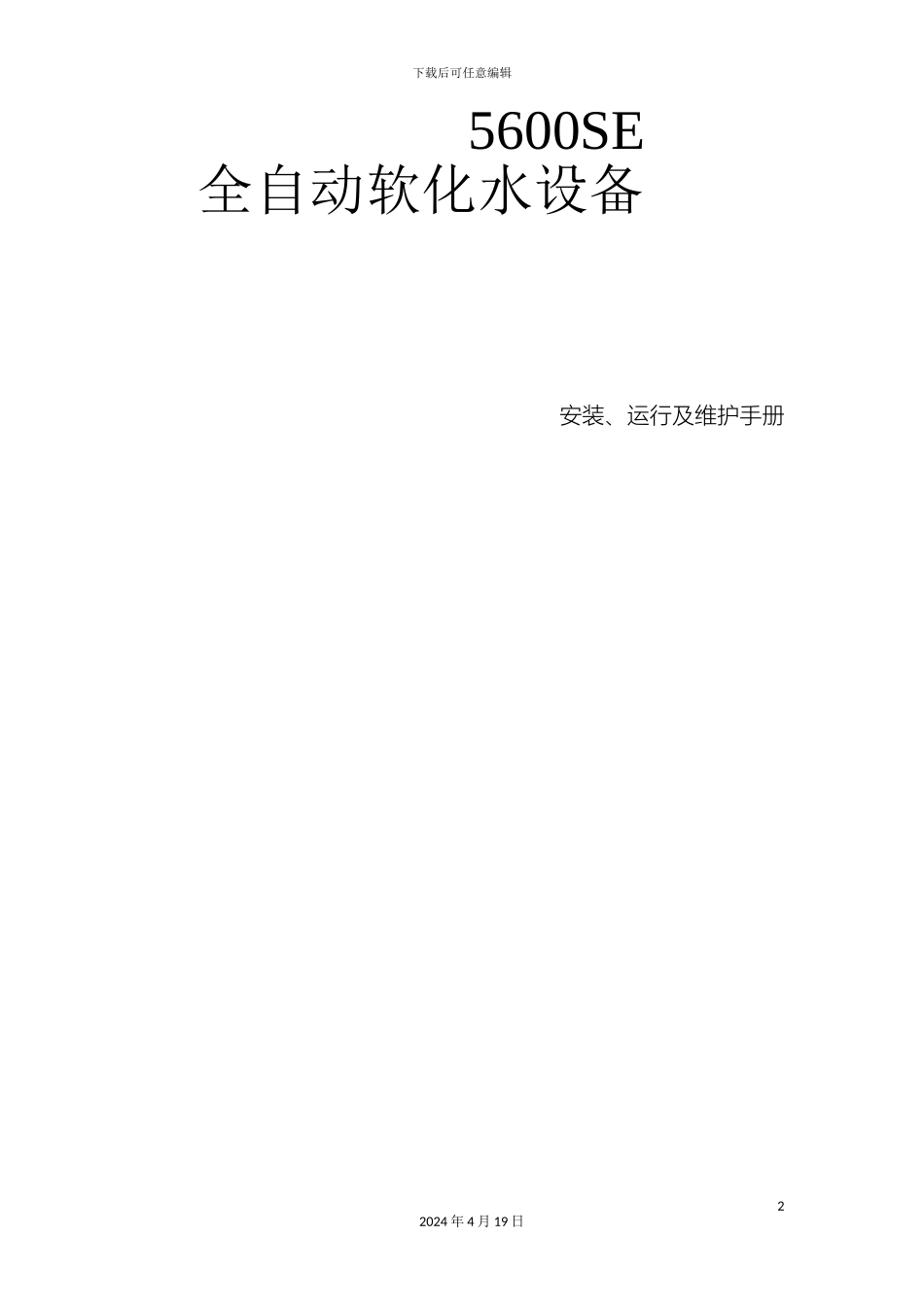

下载后可任意编辑软化水控制系统说明书12024 年 4 月 19 日下载后可任意编辑安装、运行及维护手册22024 年 4 月 19 日 5600SE 全自动软化水设备下载后可任意编辑目 录一、产品概述二、工作流程图 三、设备的安装和运行四、设备安装示意图五、FLECK5600 控制器的调试步骤六、FLECK56SE 控制器的调试步骤32024 年 4 月 19 日下载后可任意编辑七、FLECK56SE 控制器全面编程及相关代号的意义列表八、故障排除 产 品 概 述42024 年 4 月 19 日下载后可任意编辑首先感谢您使用本公司的全自动软化水设备！为着方便您的使用，我们编写了该产品的客户手册，您的仔细阅读和理解一定能为产品的良好使用打下基础。5600 系列自动软水器分为时间周期型和流量周期型两种控制方式，用户能够根据当地水质及用户对于水质的要求来进行选择。本产品广泛应用于蒸汽和热水锅炉、热交换设备、食品加工、造纸印刷、洗衣印染、家庭、宾馆饭店、医疗制药、纯水制备预处理等行业。我公司将给用户提供完善的技术及售后服务。自动软水器技术参数：入口水压：0.2Mpa-0.6Mpa工作温度：2-50℃52024 年 4 月 19 日下载后可任意编辑电源型式：220V/50Hz AC电源功率：3W出口硬度：≤0.03mmol/L再生方式：动态顺流再生或逆流再生树脂型号：001×7 强酸性阳离子交换树脂盐 耗：<160-240g/mol（根据水质情况）FLECK5600/56SE 控制器工作流程图说明：FLECK5600 和 56SE 控制器的水流过程略为不同，但原理一致。1、工作状态 2、预清62024 年 4 月 19 日下载后可任意编辑洗（5min） 3、反洗(10min) 4、吸盐（50min） 72024 年 4 月 19 日硬水经控制器进水口向下流过中心管、下布水器，向上流硬水经控制器进水口流过树脂层，软化后经下布水器、硬水经控制器进水口流过树脂层，软硬水经控制器进水口，经过射流器，吸入盐液再生剂，下载后可任意编辑5、慢洗 6、快洗 7、稳层清洗 8、盐箱充水 82024 年 4 月 19 日吸盐完成后，空气止回阀会将吸盐口封住，防止空气的硬水经控制器进水口，向下经过中心管、下布水器，然下载后可任意编辑设 备 的 安 装 和 运 行一、一般要求a、软水器应安装在牢固的水泥平台上，附近应设有排水沟；b、盐罐的安放应靠近树脂罐，并尽量缩短吸盐管的长度；c、环境温度不能低于 2℃或高于 50℃；d、软水器与加热设备直接相连时，应保持 3 米以上的管段并安装单向阀；e、要便于再生剂的...
