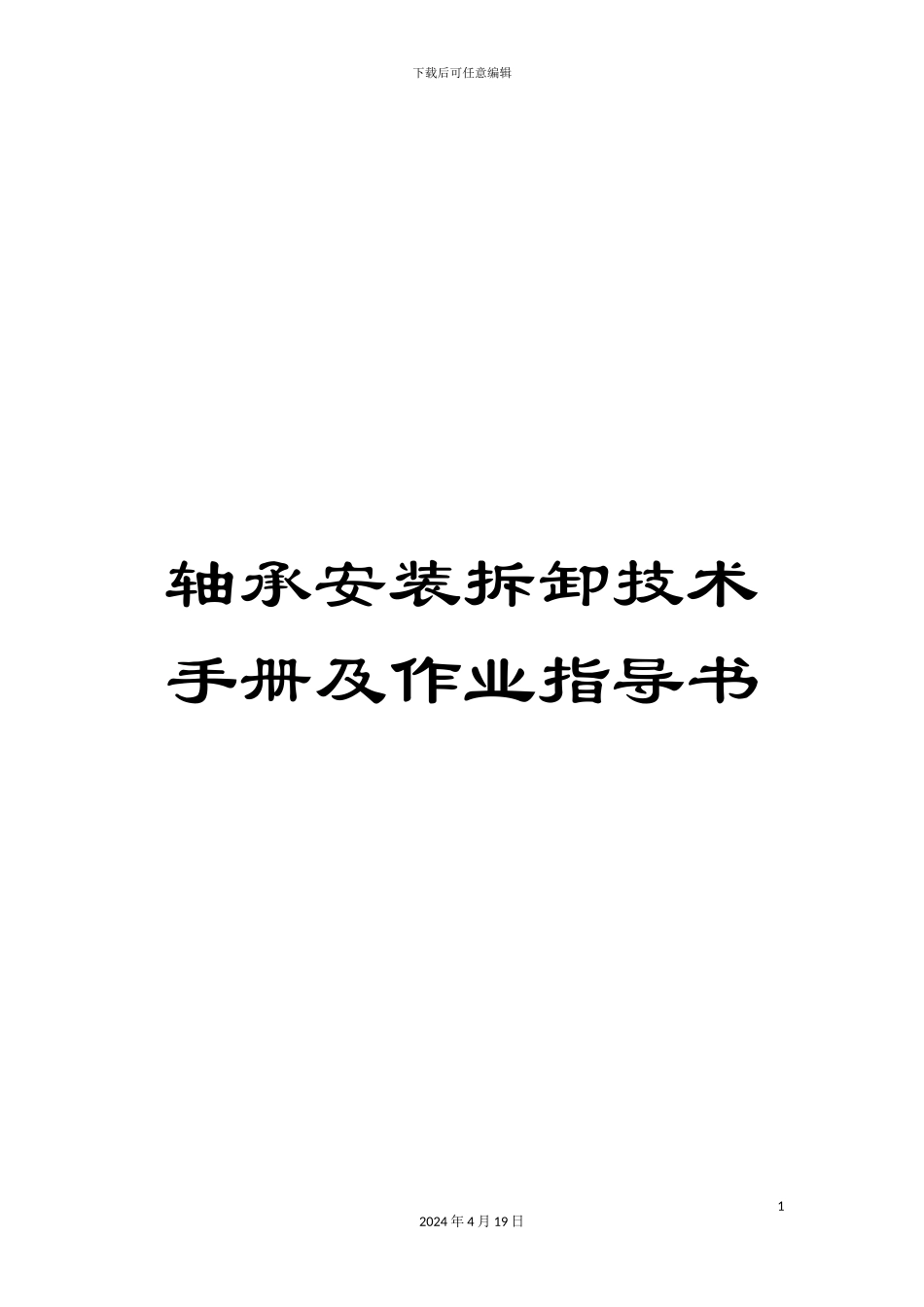

轴承安装拆卸技术手册及作业指导书

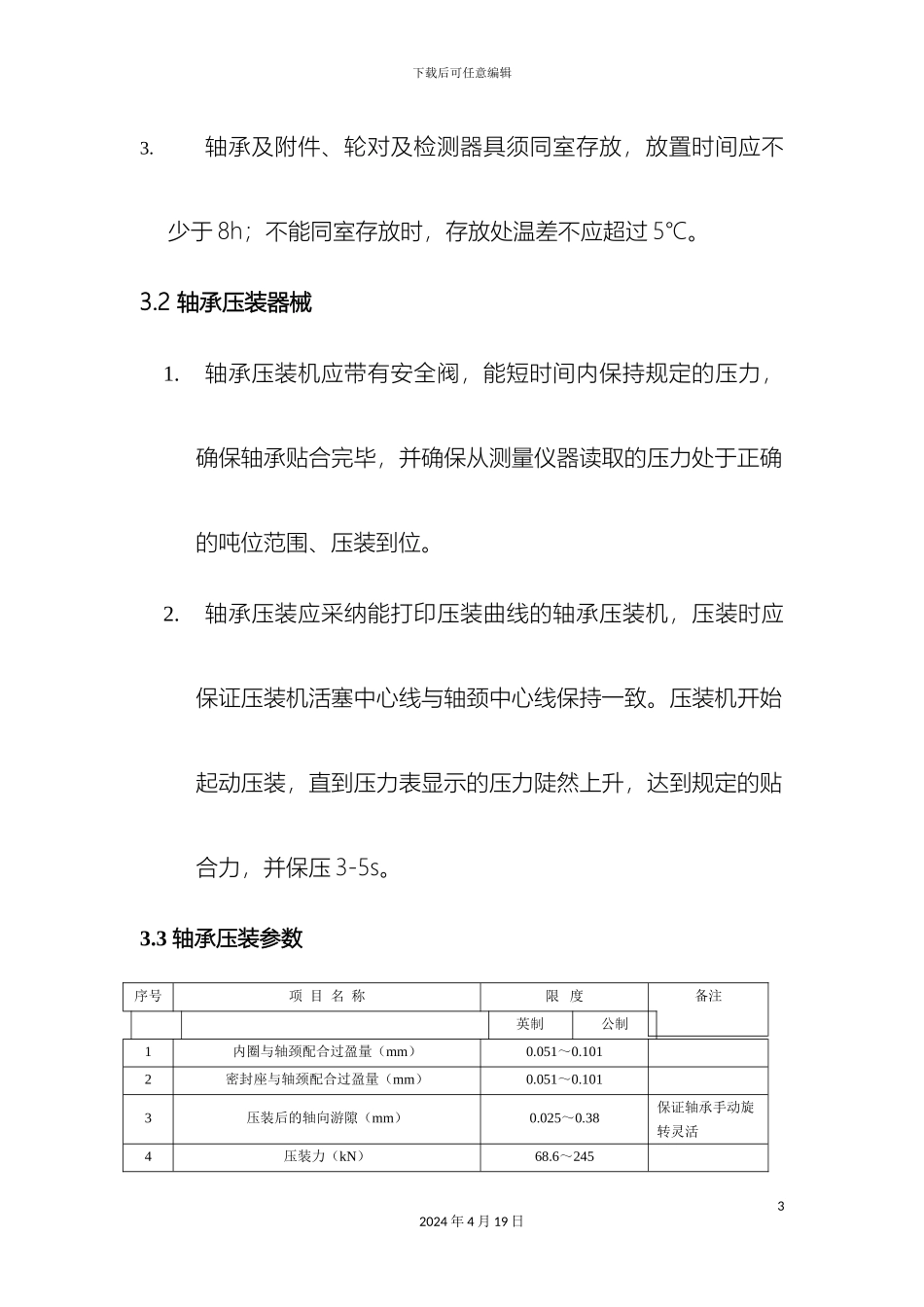

下载后可任意编辑轴承安装拆卸技术手册及作业指导书12024 年 4 月 19 日下载后可任意编辑大型养路机械轮对车轴 E 轴无轴箱轴承拆卸与安装技术手册一、 目的指导大型养路机械轮对车轴 E 轴无轴箱轴承的检修、更换；二、 引用标准和文件《轮对车轴轴承维护与保养的补充说明》《铁路货车轮轴组装检修及管理规则》《DKL-48k 连续式三枕捣固稳定车检修规则》铁姆肯厂家《车轴轴承安装与维护手册》三、 轴承压装3.1 一般要求1.轴承压装应该在指定的区域内完成。该区域应清洁、明亮周边不允许安排会产生尘土、铁屑、油污等生产工序。2.轴承压装使用的设备、工装、计量器具等应保持清洁，且校验时间在有效期内。22024 年 4 月 19 日下载后可任意编辑3.轴承及附件、轮对及检测器具须同室存放，放置时间应不少于 8h；不能同室存放时，存放处温差不应超过 5℃。3.2 轴承压装器械1.轴承压装机应带有安全阀，能短时间内保持规定的压力，确保轴承贴合完毕，并确保从测量仪器读取的压力处于正确的吨位范围、压装到位。2.轴承压装应采纳能打印压装曲线的轴承压装机，压装时应保证压装机活塞中心线与轴颈中心线保持一致。压装机开始起动压装，直到压力表显示的压力陡然上升，达到规定的贴合力，并保压 3-5s。3.3 轴承压装参数序号项 目 名 称限 度备注英制公制1内圈与轴颈配合过盈量（mm）0.051～0.1012 密封座与轴颈配合过盈量（mm）0.051～0.1013压装后的轴向游隙（mm）0.025～0.38保证轴承手动旋转灵活4压装力（kN）68.6～24532024 年 4 月 19 日下载后可任意编辑5压装终止贴合压力（kN）392-490保持 3-5s6轴端螺栓拧紧力矩（N·m）180-200M20×503.4 压装步骤3.4.1 检查轴承状态1. 当新轴承从仓库中拿出来时，不需要清洗掉原始的润滑剂保护层。2. 不得拿掉插入轴承孔内的硬纸板，该纸板压装过程中会自动退出。3. 轴承压装前，应对轴承进行外观检查，确认无错、缺零件和其它异常现象，车轴轴端中心孔及螺栓孔内无铁屑和污物。重点检查密封有无变形、移位等异常。3.4.2 检查车轴在安装轴承之前，应对车轴进行检查，以确保轴承的顺利安装。1. 轴颈、轴肩和圆角处应有加工光滑和磨光的表面，而且无尖角、毛刺、刻痕、划痕和锈蚀。42024 年 4 月 19 日下载后可任意编辑2. 检查轴颈、轴肩以及圆角，以确保车轴的尺寸处于规定的公差内，一边使轴承获得正确的过盈配合。3. 在安装车轴之前，假如车轴以备磁化，则应先消...
