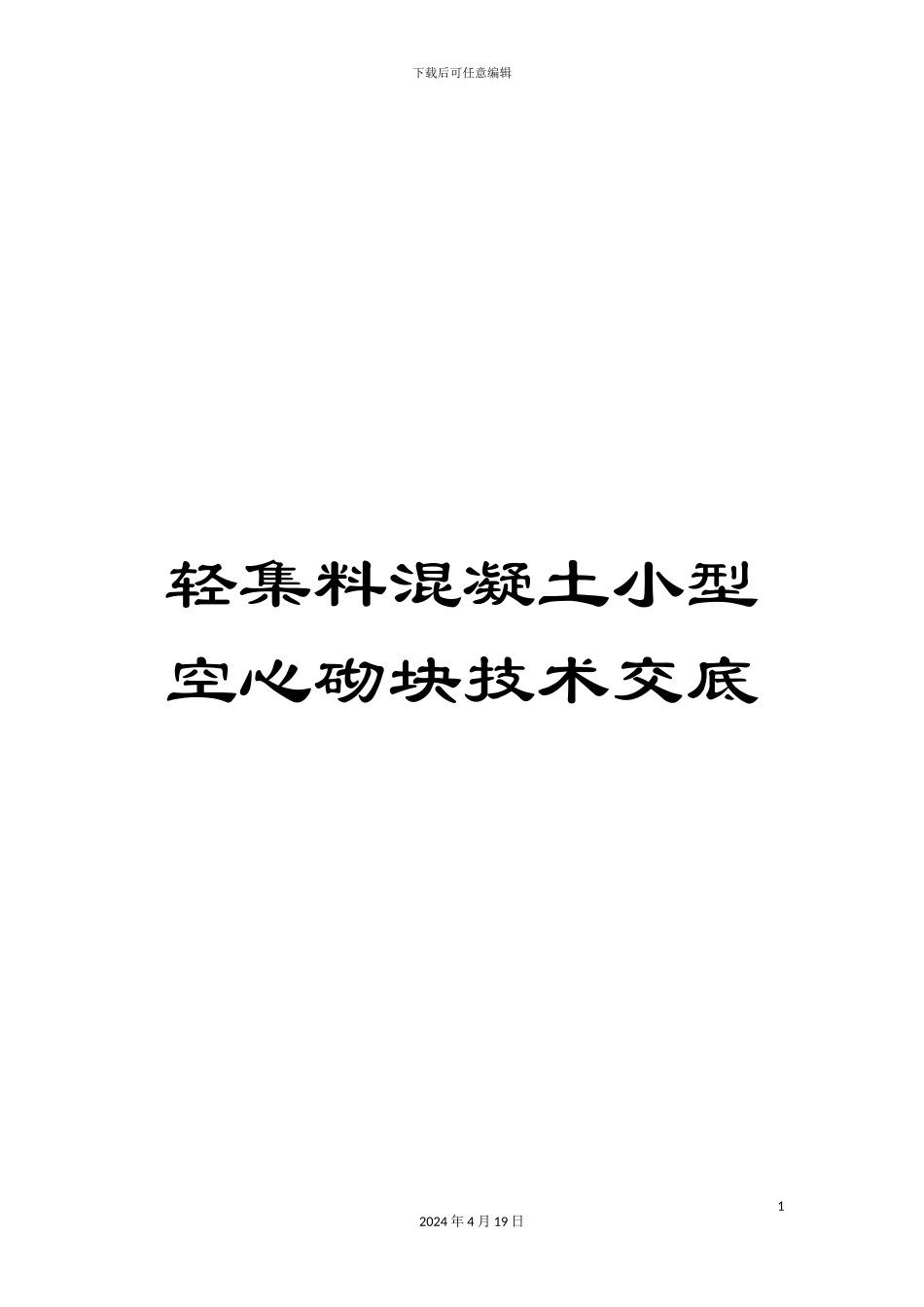

轻集料混凝土小型空心砌块技术交底

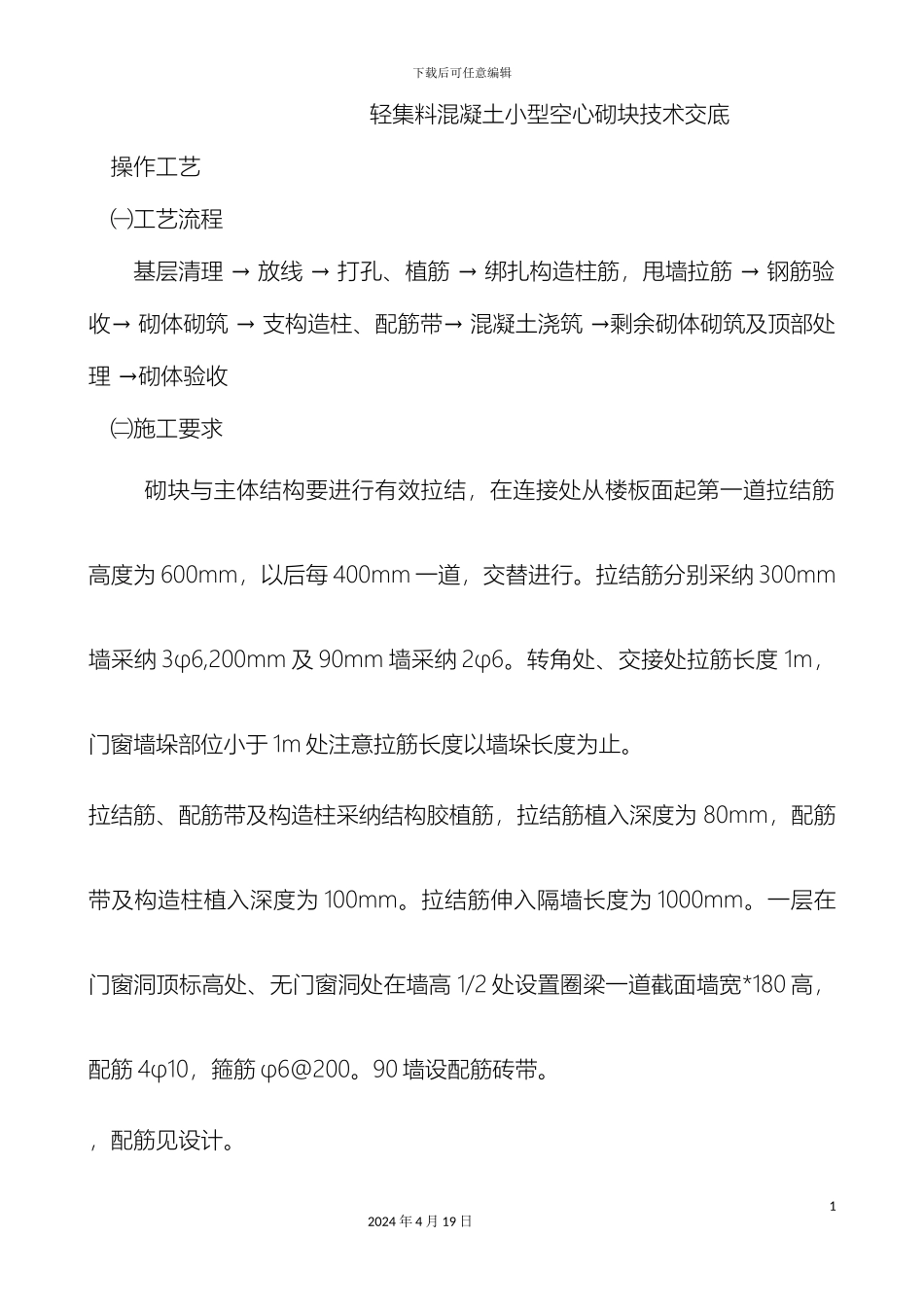

下载后可任意编辑轻集料混凝土小型空心砌块技术交底12024 年 4 月 19 日下载后可任意编辑轻集料混凝土小型空心砌块技术交底操作工艺㈠工艺流程基层清理 → 放线 → 打孔、植筋 → 绑扎构造柱筋，甩墙拉筋 → 钢筋验收→ 砌体砌筑 → 支构造柱、配筋带→ 混凝土浇筑 →剩余砌体砌筑及顶部处理 →砌体验收㈡施工要求砌块与主体结构要进行有效拉结，在连接处从楼板面起第一道拉结筋高度为 600mm，以后每 400mm 一道，交替进行。拉结筋分别采纳 300mm墙采纳 3φ6,200mm 及 90mm 墙采纳 2φ6。转角处、交接处拉筋长度 1m，门窗墙垛部位小于 1m 处注意拉筋长度以墙垛长度为止。拉结筋、配筋带及构造柱采纳结构胶植筋，拉结筋植入深度为 80mm，配筋带及构造柱植入深度为 100mm。拉结筋伸入隔墙长度为 1000mm。一层在门窗洞顶标高处、无门窗洞处在墙高 1/2 处设置圈梁一道截面墙宽*180 高，配筋 4φ10，箍筋 φ6@200。90 墙设配筋砖带。，配筋见设计。12024 年 4 月 19 日下载后可任意编辑在砌体的拐角处、T 字形接头处、墙体端头处、沿墙长每 4 米处按设计要 求 设 置 构 造 柱 ， 构 造 柱 尺 寸 为 200*200 ， 柱 主 筋 为 4Ф10 ， 柱 箍 筋φ6@200，构造柱与上下结构进行连接，连接方式同拉接筋。构造柱主筋实行 绑 扎 搭 接 方 式 ， 搭 接 长 度 为 42d （ 500mm ） ， 沿 构 造 柱 高 度 每600mm、400mm 预留 2Φ6 向墙内各伸出 1000mm，详见图 1、图 2。图 1 填充墙构造柱与砌体拉结筋作法图 2 填充墙构造柱与主体结构拉结作法砌体砌筑时砌块底部朝上，以便坐浆和浇筑混凝土配筋带，窗洞口两侧砌块无槽一端面对洞口，窗框固定点处需使用预制混凝土锚固块砌筑。砌块22024 年 4 月 19 日下载后可任意编辑应错缝搭接，搭接长度不小于 90mm，灰缝高度 10mm，构造柱部位采纳马牙茬砌筑，马牙茬长度 100mm。砌体砌至接近梁、板底时，应留一定的空隙，待砌体砌筑完并至少间隔7 天后，再用砖斜砌挤紧，并用砂浆塞实。砌筑小砌块时，应清除表面污物和芯柱用小砌块孔洞底部的毛边，剔除外观质量不合格的小砌块。施工时所用的砂浆，宜选用专用的小砌块砌筑砂浆。底层室内地面以下或防潮层以下的砌体，及卫生间砌体下 2 皮砖应采纳强度等级不低于 C20 的混凝土灌实小砌块的孔洞。 水平灰逢铺砂浆的长度不得超过 800mm，竖向灰逢应...
