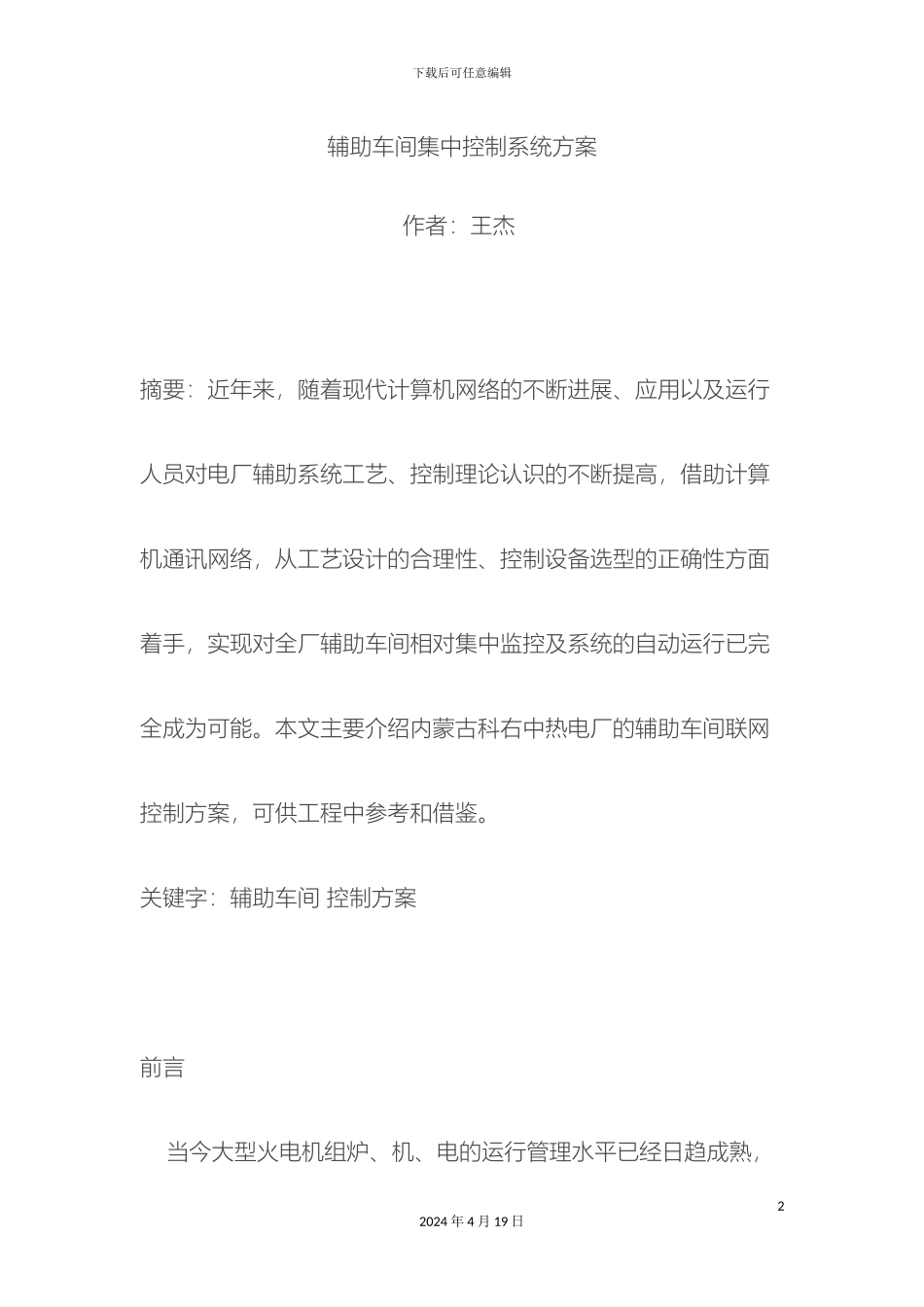

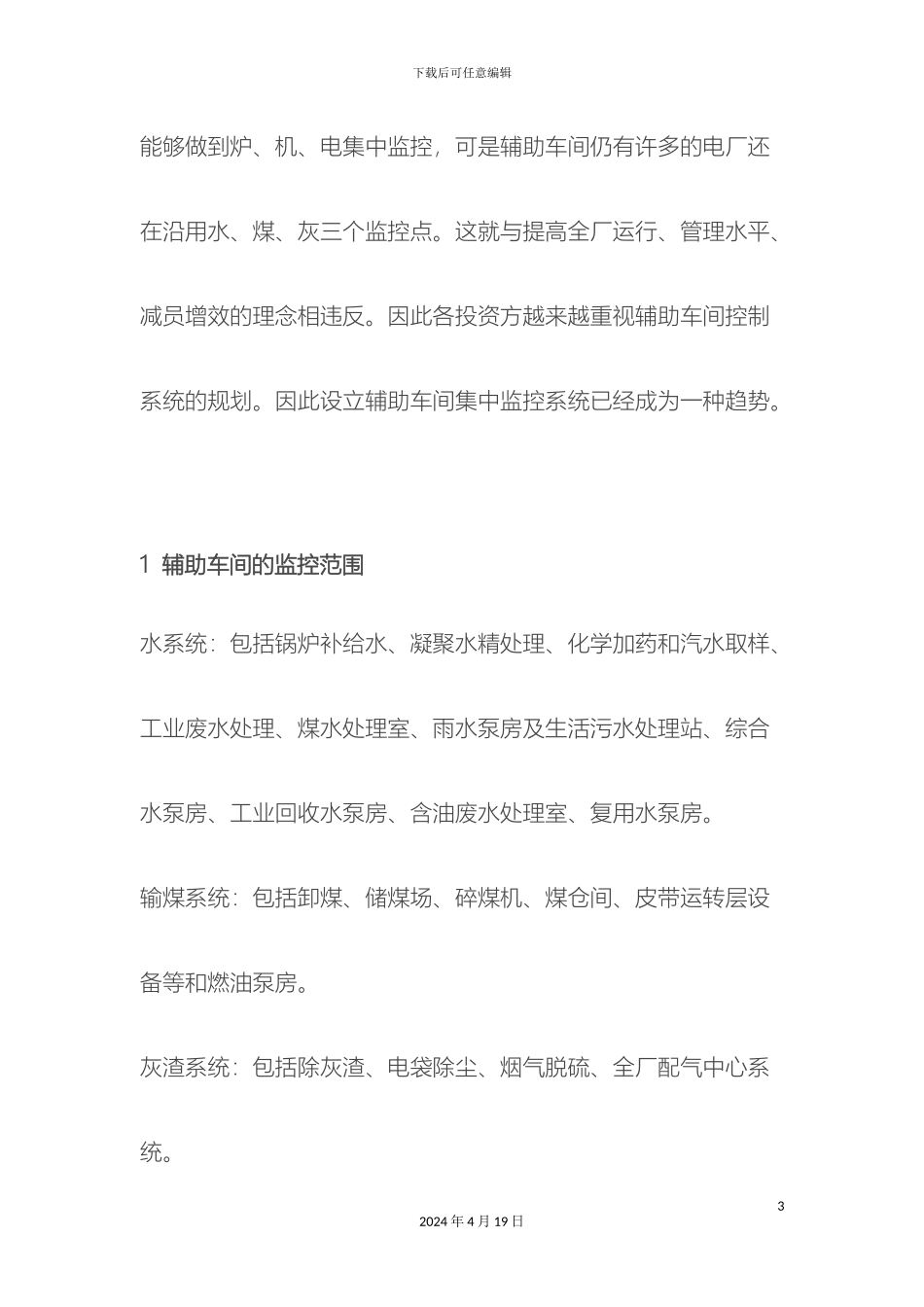

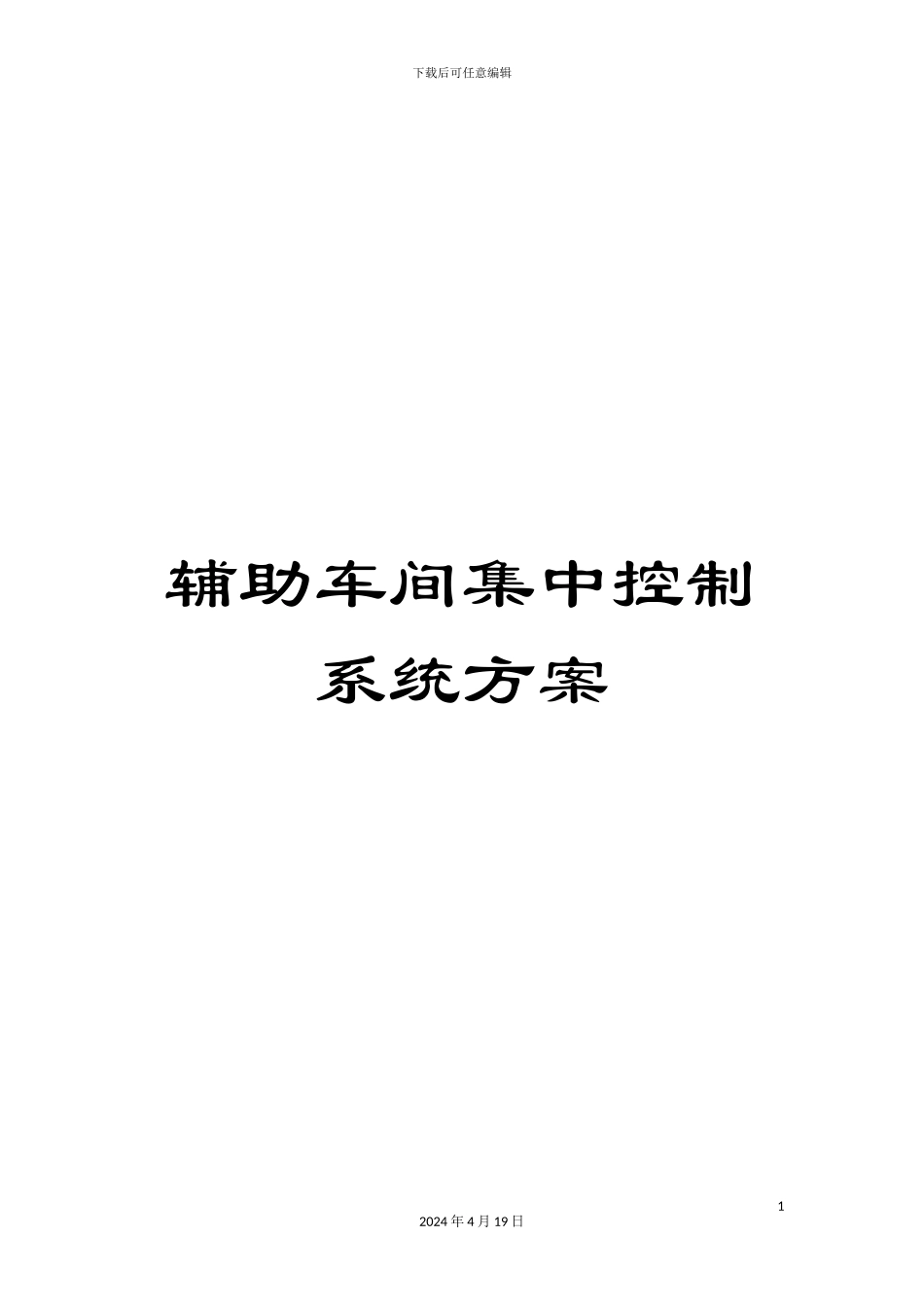

下载后可任意编辑辅助车间集中控制系统方案12024 年 4 月 19 日下载后可任意编辑辅助车间集中控制系统方案作者：王杰 摘要：近年来，随着现代计算机网络的不断进展、应用以及运行人员对电厂辅助系统工艺、控制理论认识的不断提高，借助计算机通讯网络，从工艺设计的合理性、控制设备选型的正确性方面着手，实现对全厂辅助车间相对集中监控及系统的自动运行已完全成为可能。本文主要介绍内蒙古科右中热电厂的辅助车间联网控制方案，可供工程中参考和借鉴。关键字：辅助车间 控制方案前言 当今大型火电机组炉、机、电的运行管理水平已经日趋成熟，22024 年 4 月 19 日下载后可任意编辑能够做到炉、机、电集中监控，可是辅助车间仍有许多的电厂还在沿用水、煤、灰三个监控点。这就与提高全厂运行、管理水平、减员增效的理念相违反。因此各投资方越来越重视辅助车间控制系统的规划。因此设立辅助车间集中监控系统已经成为一种趋势。 1 辅助车间的监控范围水系统：包括锅炉补给水、凝聚水精处理、化学加药和汽水取样、工业废水处理、煤水处理室、雨水泵房及生活污水处理站、综合水泵房、工业回收水泵房、含油废水处理室、复用水泵房。输煤系统：包括卸煤、储煤场、碎煤机、煤仓间、皮带运转层设备等和燃油泵房。灰渣系统：包括除灰渣、电袋除尘、烟气脱硫、全厂配气中心系统。32024 年 4 月 19 日下载后可任意编辑2 辅助车间集中监控系统的规划京能盛乐是新建电厂，新建 2 台 350MW 机组。考虑到一台机组投产以后的经济效益，因此设置辅助车间集中监控系统，以达到减员增效的目的。2.1 辅控网上层系统配置3 台操作员站，1 台工程师站，1 台历史数据站，1 台 SIS 接口工作站，2 台互为热备的冗余服务器。 辅助车间监控点的设置辅助车间控制系统主要分水系统、输煤、除灰渣（包含脱硫）三42024 年 4 月 19 日下载后可任意编辑个子系统，整个系统设一个集中操作点，三个后备操作点。集中操作点、网络及操作设备设在主厂房集控室，辅网工程师站布置在主厂房工程师室。三个后备操作点设在三个子系统主设备附近，分别为水系统后备操作点、输煤后备操作点、除灰渣及脱硫后备操作点，作为前期系统调试、检修和事故处理用。在辅助车间运行成熟后取消水、煤、灰的临时监控点。达到全厂辅助车间集中监控。2.2.1 辅助车间控制系统方案所有辅助车间设置 1 套独立的冗余控制网络，考虑辅助车间布置的分散性，辅助车间采纳星...
