国外试模工作的八大内容

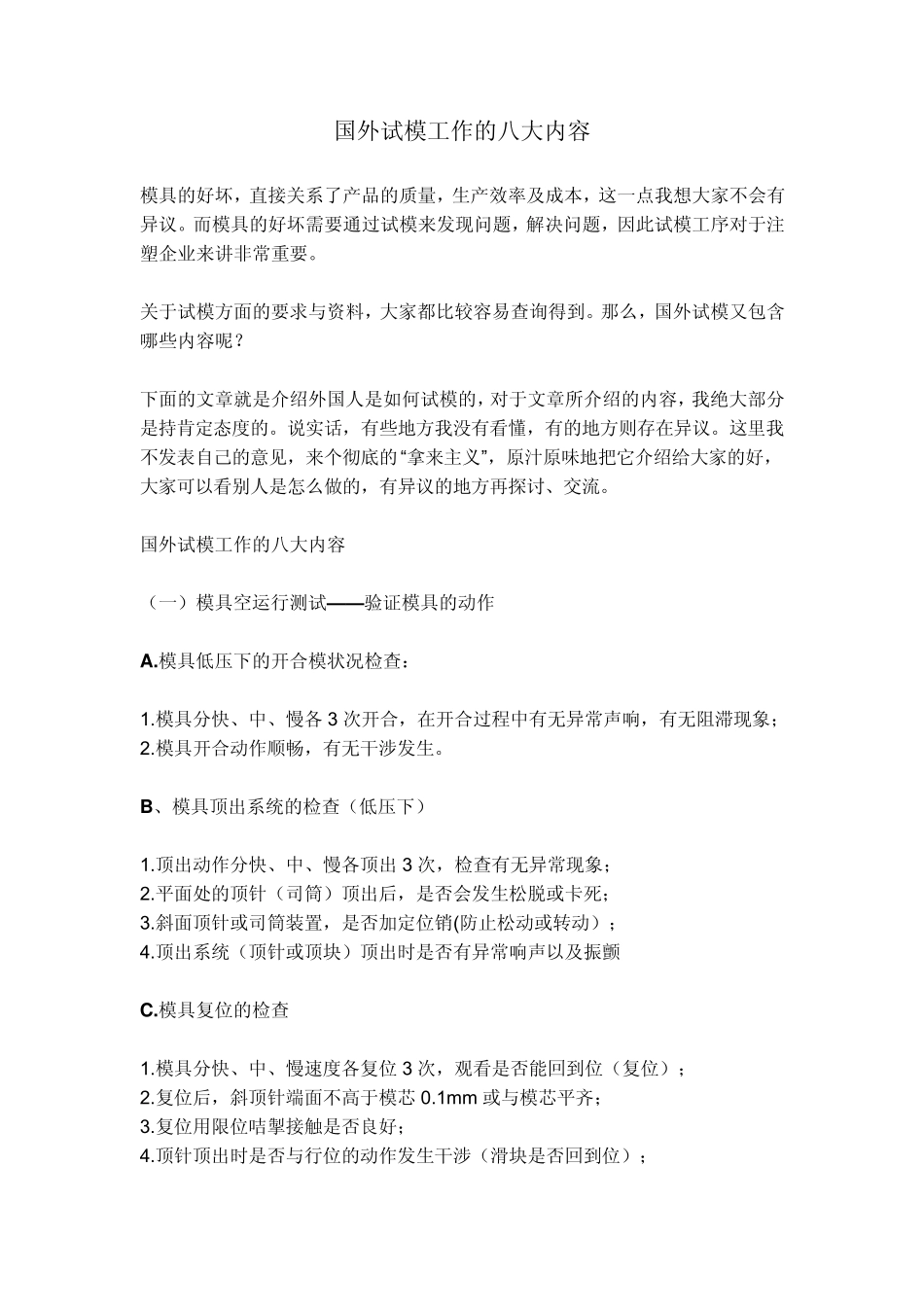

国外试模工作的八大内容_第1页
1/8

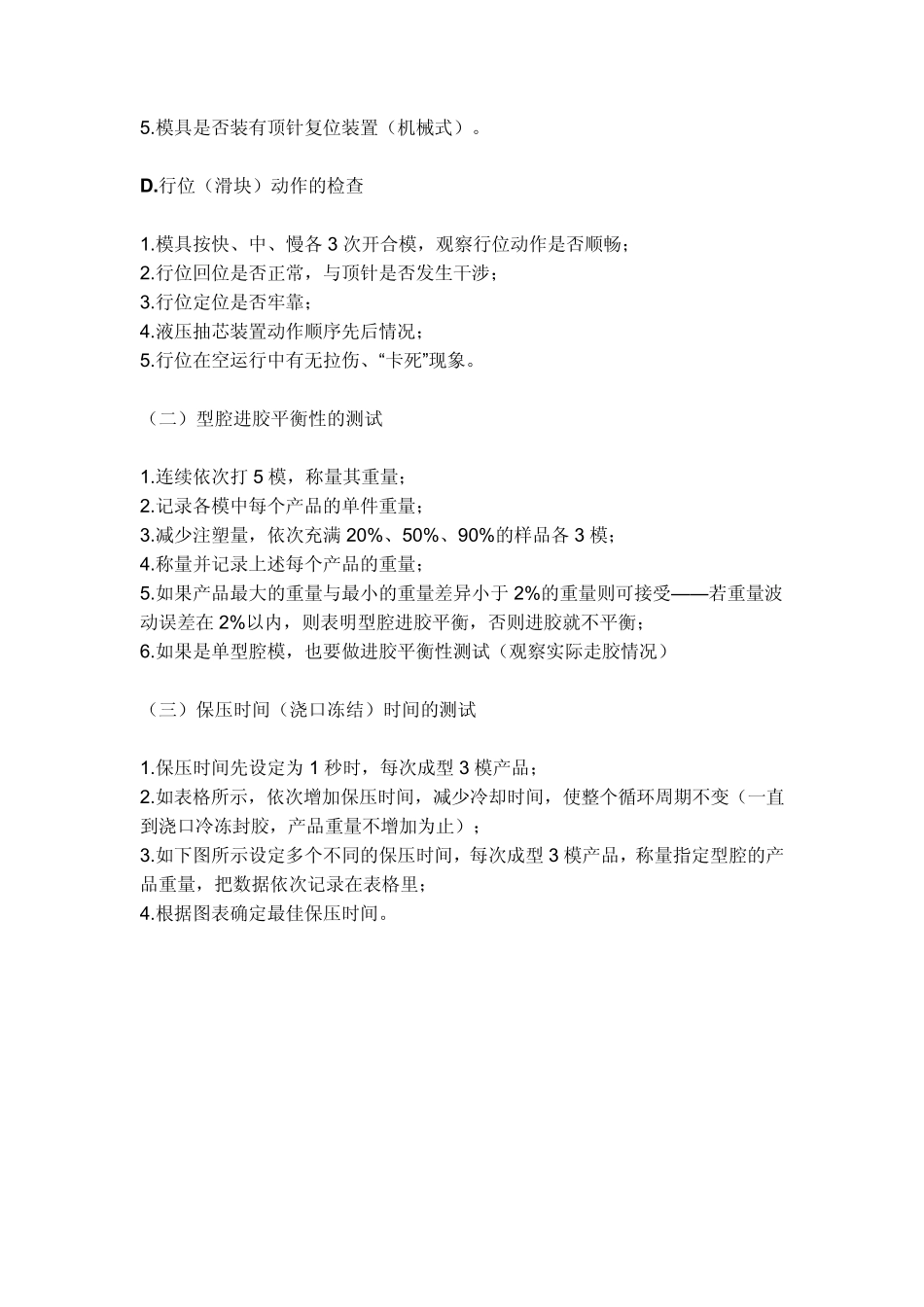

国外试模工作的八大内容_第2页
2/8

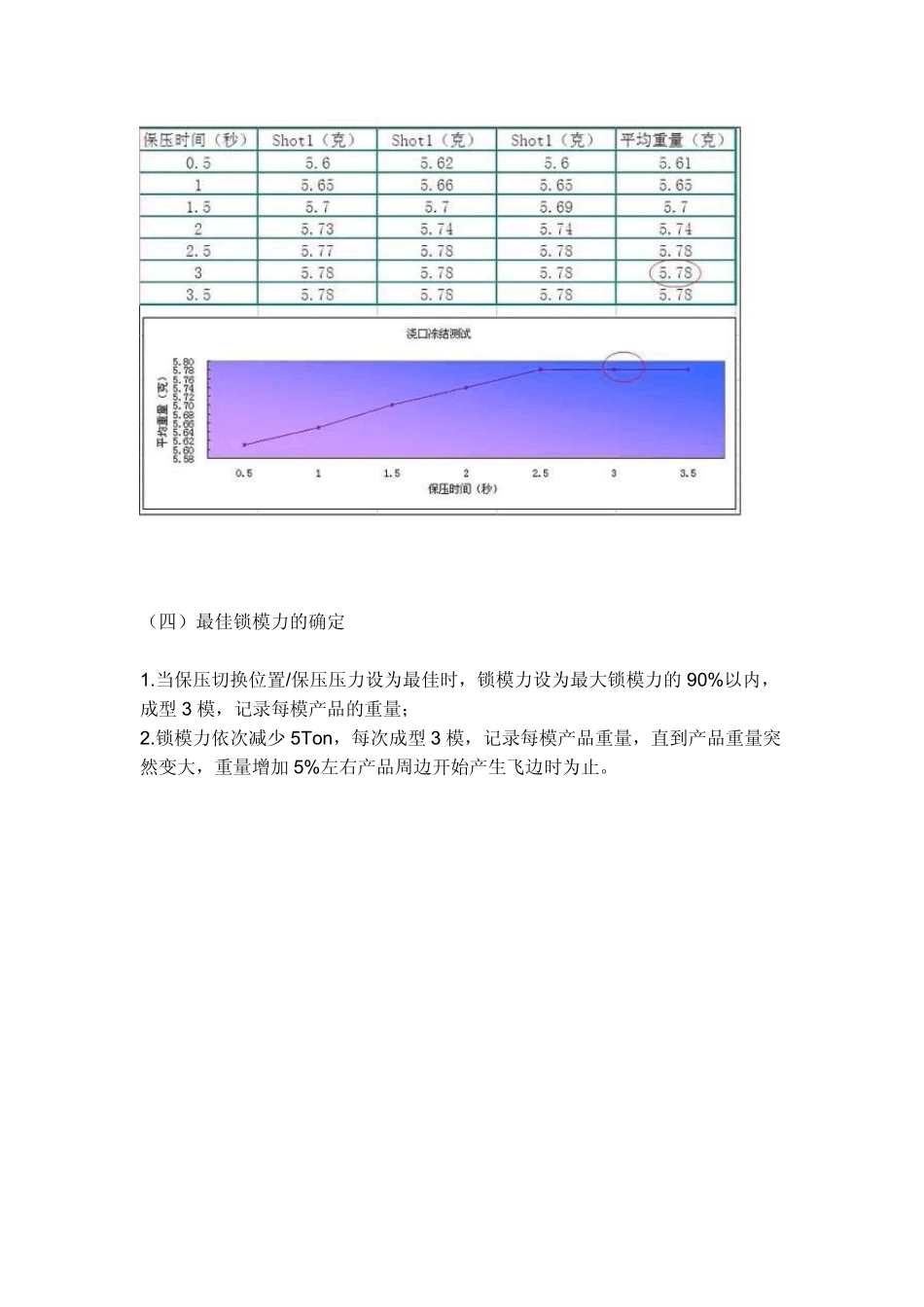

国外试模工作的八大内容_第3页
3/8
国外试模工作的八大内容 模具的好坏,直接关系了产品的质量,生产效率及成本,这一点我想大家不会有异议。而模具的好坏需要通过试模来发现问题,解决问题,因此试模工序对于注塑企业来讲非常重要。 关于试模方面的要求与资料,大家都比较容易查询得到。那么,国外试模又包含哪些内容呢? 下面的文章就是介绍外国人是如何试模的,对于文章所介绍的内容,我绝大部分是持肯定态度的。说实话,有些地方我没有看懂,有的地方则存在异议。这里我不发表自己的意见,来个彻底的 “拿来主义”,原汁原味地把它介绍给大家的好,大家可以看别人是怎么做的,有异议的地方再探讨、交流。 国外试模工作的八大内容 (一)模具空运行测试— — 验证模具的动作 A.模具低压下的开合模状况检查: 1.模具分快、中、慢各 3 次开合,在开合过程中有无异常声响,有无阻滞现象; 2.模具开合动作顺畅,有无干涉发生。 B、模具顶出系统的检查(低压下) 1.顶出动作分快、中、慢各顶出 3 次,检查有无异常现象; 2.平面处的顶针(司筒)顶出后,是否会发生松脱或卡死; 3.斜面顶针或司筒装置,是否加定位销(防止松动或转动); 4.顶出系统(顶针或顶块)顶出时是否有异常响声以及振颤 C.模具复位的检查 1.模具分快、中、慢速度各复位 3 次,观看是否能回到位(复位); 2.复位后,斜顶针端面不高于模芯 0.1mm 或与模芯平齐; 3.复位用限位咭掣接触是否良好; 4.顶针顶出时是否与行位的动作发生干涉(滑块是否回到位); 5.模具是否装有顶针复位装置(机械式)。 D .行位(滑块)动作的检查 1.模具按快、中、慢各 3 次开合模,观察行位动作是否顺畅; 2.行位回位是否正常,与顶针是否发生干涉; 3.行位定位是否牢靠; 4.液压抽芯装置动作顺序先后情况; 5.行位在空运行中有无拉伤、“卡死”现象。 (二)型腔进胶平衡性的测试 1.连续依次打 5 模,称量其重量; 2.记录各模中每个产品的单件重量; 3.减少注塑量,依次充满 20%、50%、90%的样品各 3 模; 4.称量并记录上述每个产品的重量; 5.如果产品最大的重量与最小的重量差异小于 2%的重量则可接受— — 若重量波动误差在 2%以内,则表明型腔进胶平衡,否则进胶就不平衡; 6.如果是单型腔模,也要做进胶平衡性测试(观察实际走胶情况) (三)保压时间(浇口冻结)时间的测试 1.保压时间先设定为 1 秒时,每次成型 3 模产品; 2.如表格所示,依次增加保压时间...
