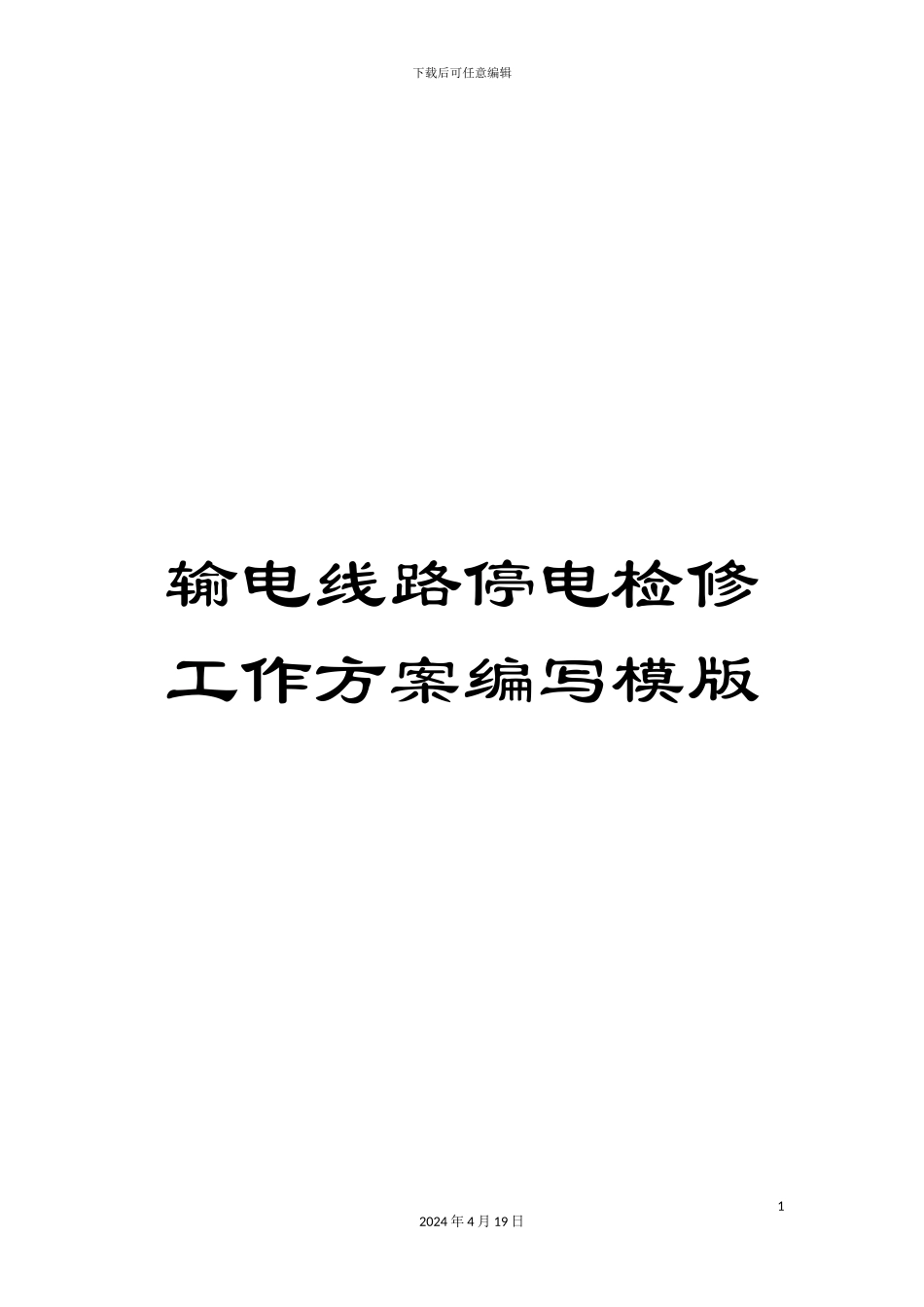

输电线路停电检修工作方案编写模版VIP专享

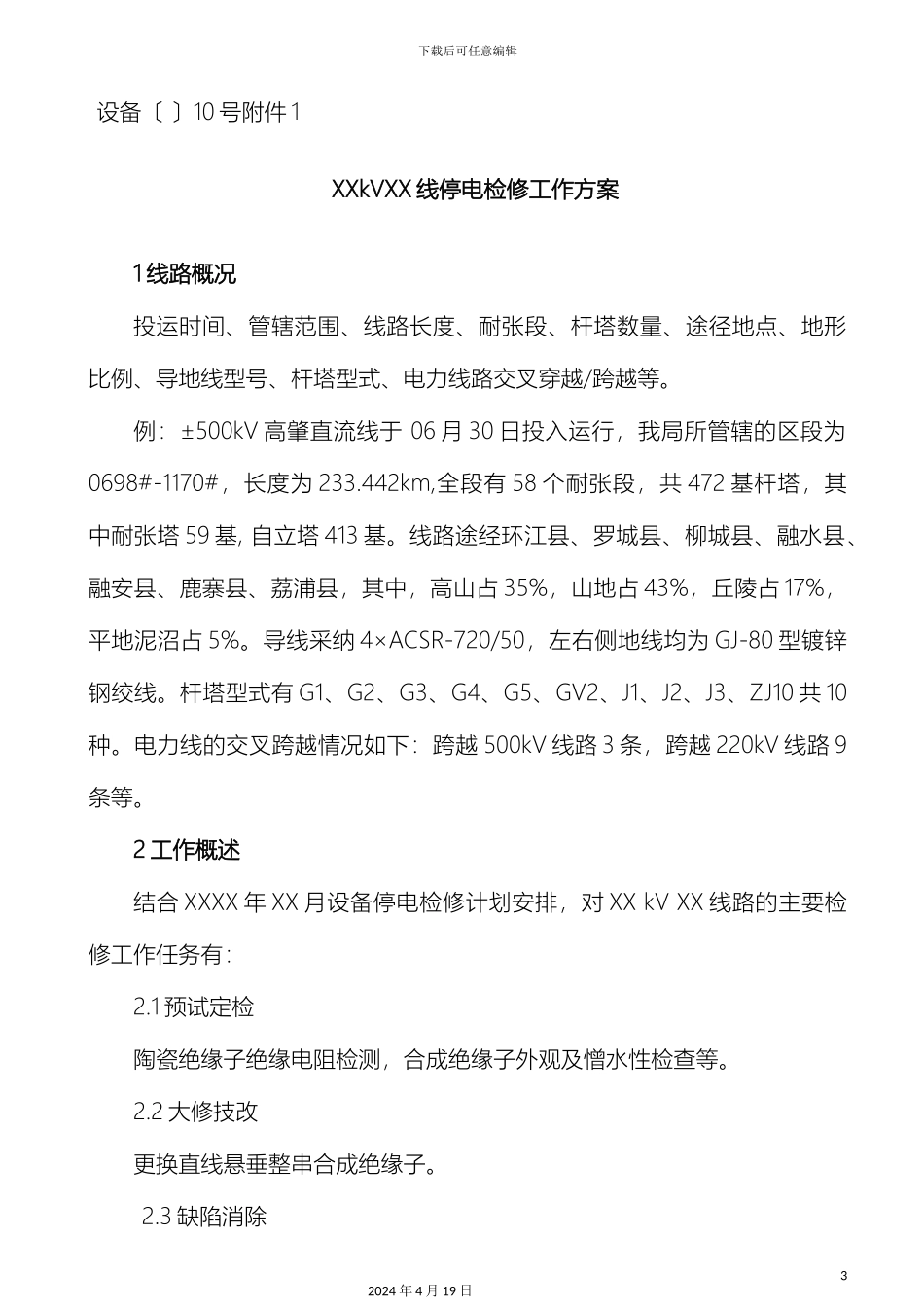

下载后可任意编辑输电线路停电检修工作方案编写模版12024 年 4 月 19 日下载后可任意编辑设备〔 〕10 号附件 1 XXkVXX 线停电检修工作方案1 线路概况投运时间、管辖范围、线路长度、耐张段、杆塔数量、途径地点、地形比例、导地线型号、杆塔型式、电力线路交叉穿越/跨越等。例：±500kV 高肇直流线于 06 月 30 日投入运行，我局所管辖的区段为0698#-1170#，长度为 233.442km,全段有 58 个耐张段，共 472 基杆塔，其中耐张塔 59 基, 自立塔 413 基。线路途经环江县、罗城县、柳城县、融水县、融安县、鹿寨县、荔浦县，其中，高山占 35%，山地占 43%，丘陵占 17%，平地泥沼占 5%。导线采纳 4×ACSR-720/50，左右侧地线均为 GJ-80 型镀锌钢绞线。杆塔型式有 G1、G2、G3、G4、G5、GV2、J1、J2、J3、ZJ10 共 10种。电力线的交叉跨越情况如下：跨越 500kV 线路 3 条，跨越 220kV 线路 9条等。2 工作概述结合 XXXX 年 XX 月设备停电检修计划安排，对 XX kV XX 线路的主要检修工作任务有：2.1 预试定检陶瓷绝缘子绝缘电阻检测，合成绝缘子外观及憎水性检查等。2.2 大修技改更换直线悬垂整串合成绝缘子。2.3 缺陷消除32024 年 4 月 19 日下载后可任意编辑更换自爆绝缘子。2.4 线路迁改及验收2.5 其它3 计划工作时间及进度安排3.1 计划工作时间XXXX 年 XX 月 XX 日-XXXX 年 XX 月 XX 日3.2 进度安排详见附件 14 工作范围例：±500kV 高肇直流极Ⅰ、极Ⅱ线 0698#-1169#5 编写依据GB 26859- 电力安全工作规程（电力线路部分）GB 50233- 110～500kV 架空电力线路施工及验收法律规范 (可选项) ……DL/T 741- 架空送电线路运行规程DL 409-91 电业安全工作规程(电力线路部分) DL/T626- 劣化盘形悬式绝缘子检测规程(可选项)……Q/CSG 1 0005- 电气工作票技术法律规范(线路部分)Q/CSG 114002- 电力设备预防性试验规程Q/CSG 21011- 输电线路运行管理标准42024 年 4 月 19 日下载后可任意编辑超高压输电公司 XXXXX 局现场运行规程（XXXX）……6 工作内容及工作量（按工作概述排列工作内容，并以附表列明工作内容，以下为例子）6.1 陶瓷绝缘子绝缘电阻检测共 43 基（共 146 串，5402 片）。6.2 合成绝缘子外观及憎水性检查共 20 基（80 串）。监督、检查施工单位清扫污秽绝缘子共 454 基(1426 串，51002 片)。6.3 耐张线夹检查及引流联板...
