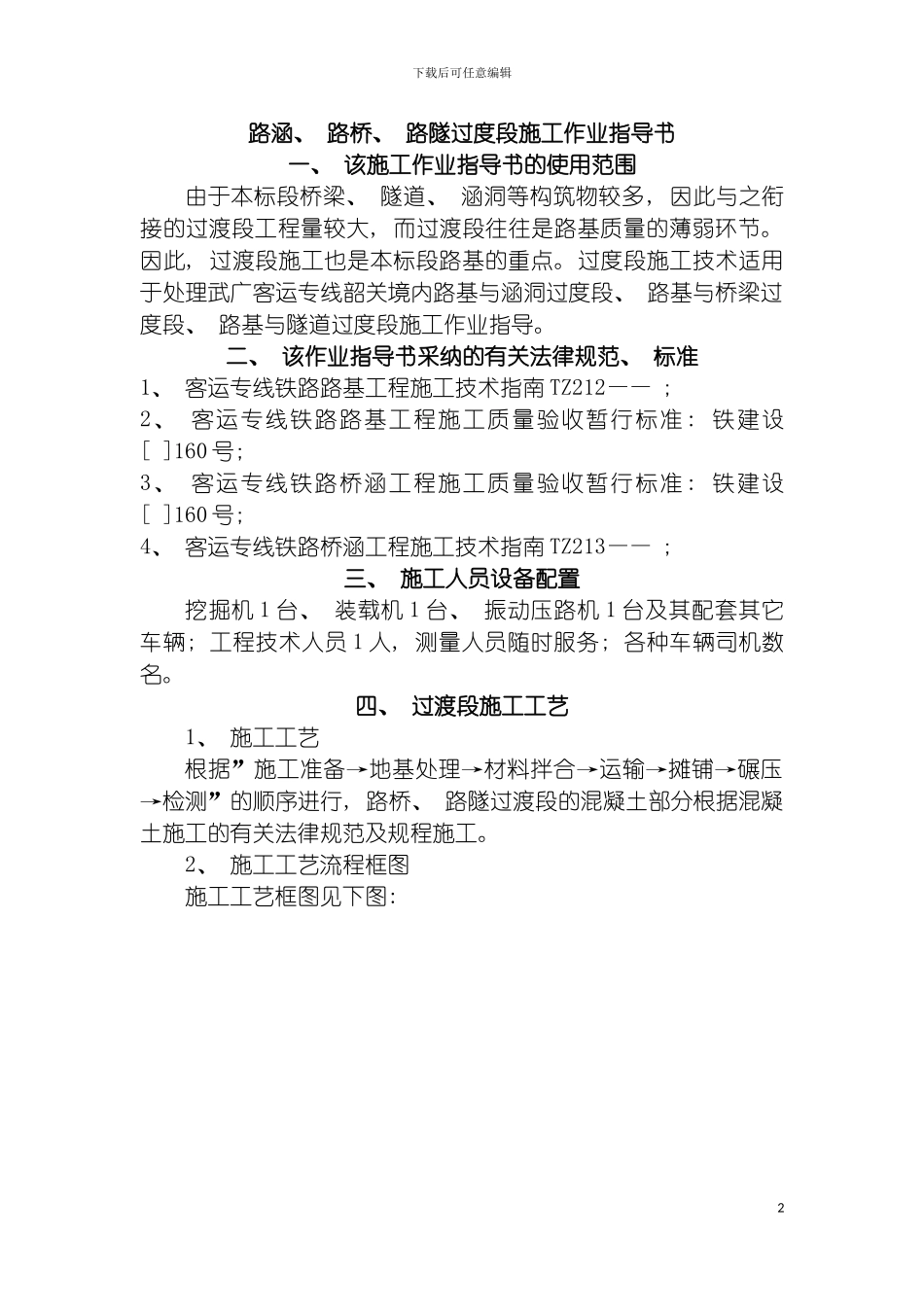

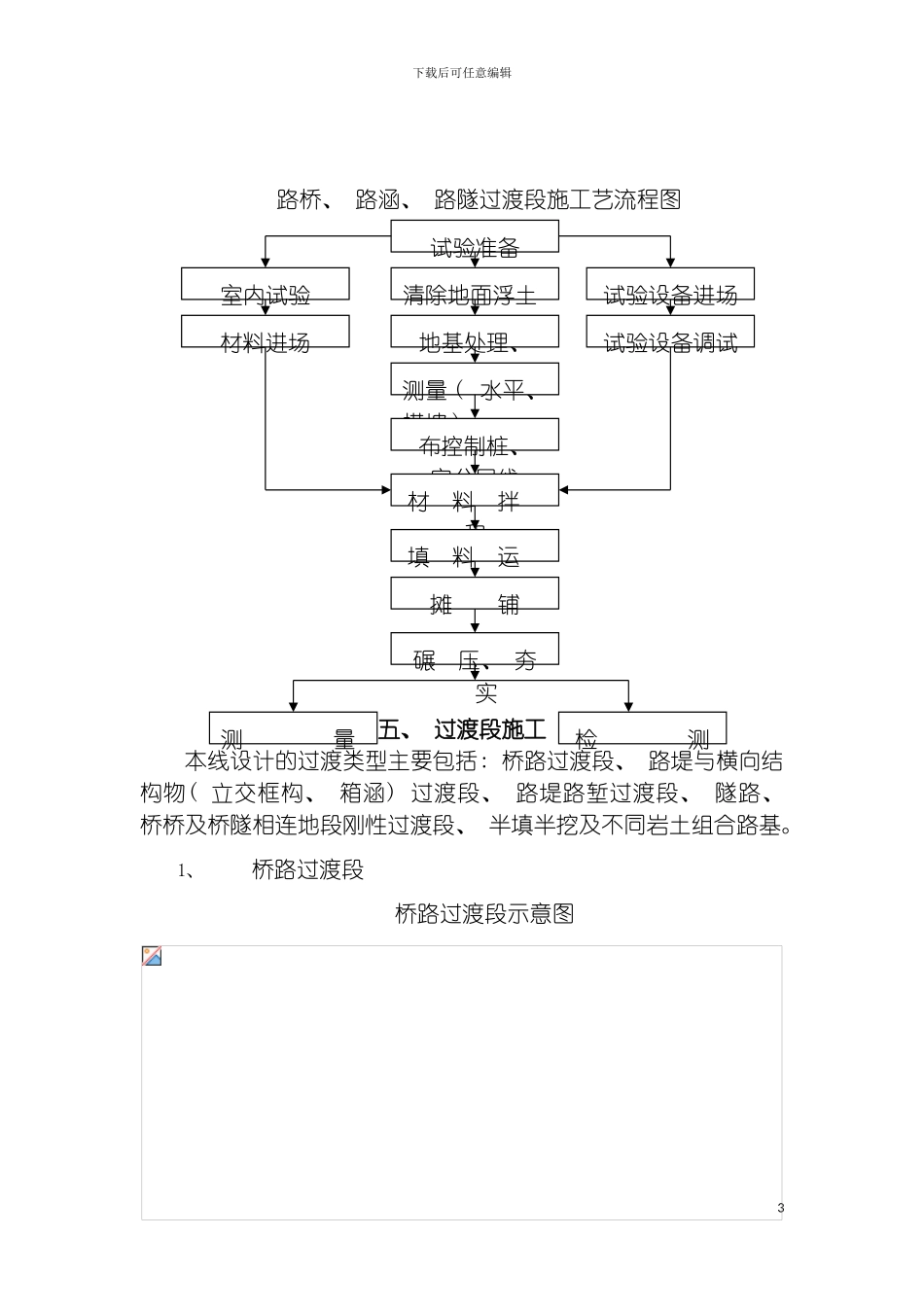

下载后可任意编辑过度段施工作业指导书1下载后可任意编辑路涵、 路桥、 路隧过度段施工作业指导书一、 该施工作业指导书的使用范围由于本标段桥梁、 隧道、 涵洞等构筑物较多, 因此与之衔接的过渡段工程量较大, 而过渡段往往是路基质量的薄弱环节。因此, 过渡段施工也是本标段路基的重点。过度段施工技术适用于处理武广客运专线韶关境内路基与涵洞过度段、 路基与桥梁过度段、 路基与隧道过度段施工作业指导。二、 该作业指导书采纳的有关法律规范、 标准1、 客运专线铁路路基工程施工技术指南 TZ212—— ; 2、 客运专线铁路路基工程施工质量验收暂行标准: 铁建设[ ]160 号; 3、 客运专线铁路桥涵工程施工质量验收暂行标准: 铁建设[ ]160 号; 4、 客运专线铁路桥涵工程施工技术指南 TZ213—— ; 三、 施工人员设备配置挖掘机 1 台、 装载机 1 台、 振动压路机 1 台及其配套其它车辆; 工程技术人员 1 人, 测量人员随时服务; 各种车辆司机数名。四、 过渡段施工工艺1、 施工工艺根据”施工准备→地基处理→材料拌合→运输→摊铺→碾压→检测”的顺序进行, 路桥、 路隧过渡段的混凝土部分根据混凝土施工的有关法律规范及规程施工。2、 施工工艺流程框图 施工工艺框图见下图: 2下载后可任意编辑路桥、 路涵、 路隧过渡段施工艺流程图五、 过渡段施工本线设计的过渡类型主要包括: 桥路过渡段、 路堤与横向结构物( 立交框构、 箱涵) 过渡段、 路堤路堑过渡段、 隧路、 桥桥及桥隧相连地段刚性过渡段、 半填半挖及不同岩土组合路基。1、桥路过渡段桥路过渡段示意图3试验准备清除地面浮土平整地基处理、 检测测量 ( 水平、 横坡 ) 布控制桩、 定分层线材 料 拌 和填 料 运 输摊 铺碾 压、 夯 实室内试验材料进场试验设备进场试验设备调试测 量检 测下载后可任意编辑2、 路堤与横向结构物( 立交框构、 箱涵) 过渡段结构型式见”涵路过渡段示意图”。4涵路过渡段示意图 ( 涵顶距路肩＞ 1.5m) 涵路过渡段示意图 ( 涵顶距路肩＜1.5m) 下载后可任意编辑3、 路堤路堑过渡段结构型式见”堤堑过渡段示意图”。4、 隧路、 桥桥及桥隧相连地段刚性过渡段结构型式见”隧路刚性过渡段示意图”。5堤堑过渡段示意图 ( 软质岩石或土质路堑 ) 堤堑过渡段示意图 ( 软质岩石或土质路堑 ) 下载后可任意编辑隧路刚性过渡段示意图5、 半挖半填路基及不同岩土组合路基...
