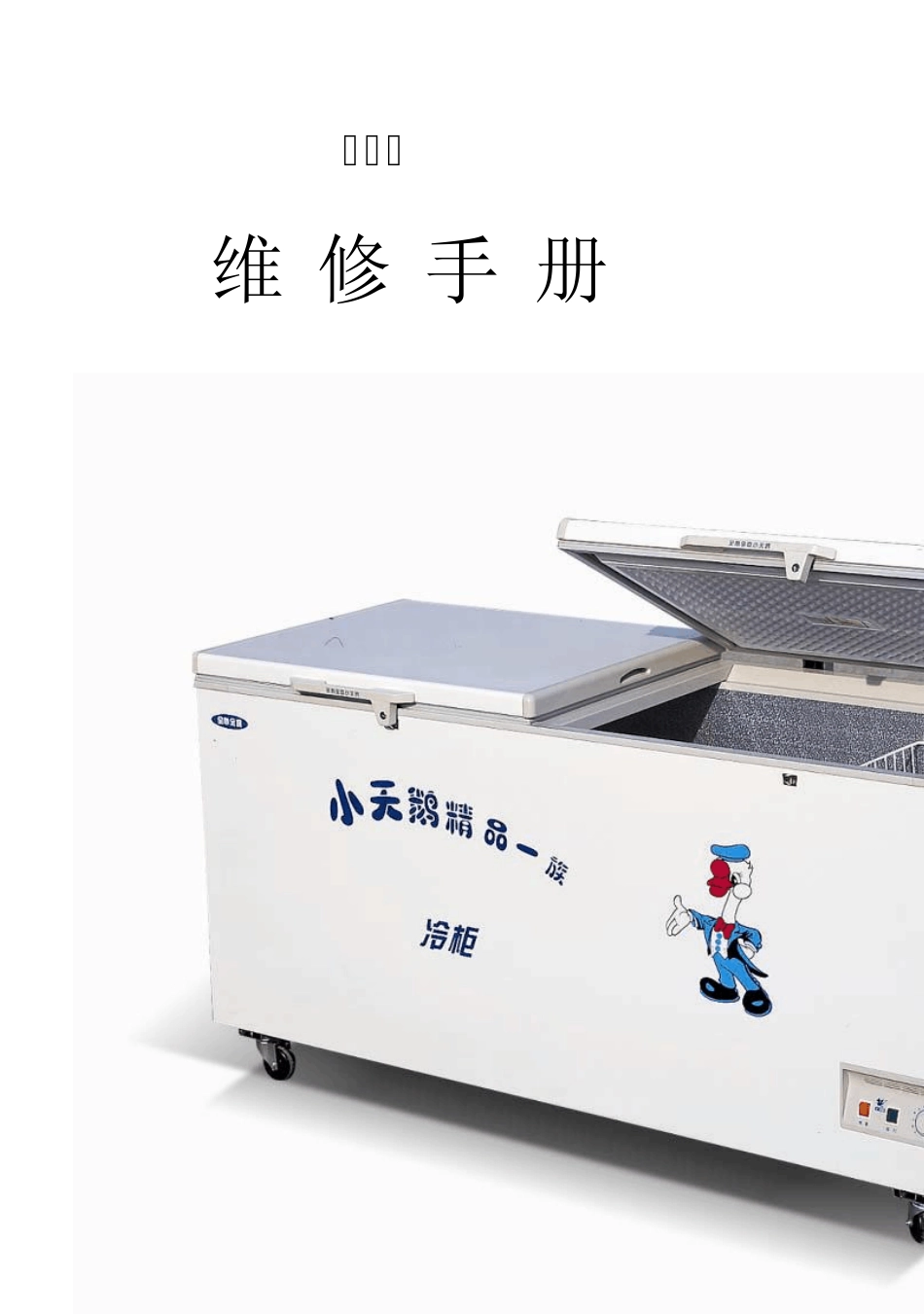

1 大冷柜 维 修 手 册 2 1．预防措施……………………………… 3 2．产品规格……………………………… 4 3．电气系统示意图……………………… 4 4．主要零部件工作原理及检测方法… 5 5．故障分析与排除…………………… 7 6．如何更换主要零部件……………… 6 3 1．预防措施 1-1．安全措施 只能由全面掌握制冷循环系统技术及安全检验规程的合格的维修人员按照有关手册进行维修。 1-1-1．在维修前，必须拔下电源插头，使冷柜断电，以避免对人体和财产造成损害。 1-1-2．若无制造厂的建议，请不要做旁通或改变电路连接的尝试。 1-1-3．不要使用延长缆线或双接线板。 1-1-4．为了人身安全，本产品必须可靠接地。 冷柜不能用连接电话线、煤气管道等的办法来接地。 1-2．维修时的预先防范 1-2-1．单独启动电容器，以便检测电容器的充、放电性能。对电容器通 电超过 2分钟后，电容器内的绝缘层可能被击穿。如果不能在2 分钟内检测完毕，应等大约 30分钟后再进行检测。 1-2-2．更换连接在压缩机引线端子上的继电器时，必须直拔直插。若拔 插时上下左右摇动继电器，可能损坏压缩机引线端子或继电器。 1-2-3．当断电后，须隔 5分钟后才能重新启动冷柜。 如果断电后立即接通，将不能马上启动冷柜。 这是与交流电路安全及冷柜零部件的安全相关的资料。 这是维修冷柜时使用的资料。 4 2．产品规格 型 号 BD/BC-300D BD/BC-430D BD/BC-508 类 型 转换型冷冻箱 电 源 AC 220V/50Hz 容积（升） 300 430 508 净尺寸（mm） 宽 详见使用说明书 深 高 压缩机 制冷剂 制冷剂用量 温度控制 机械式自动温度控制器 箱体绝热层 聚氨脂泡沫 门体绝热层 门胆 ABS 食品篮 1 1 2 3．电气系统示意图（电路图） 见铭牌 5 4．主要零部件的工作原理和检测方法 4-1．压缩机 工作原理 检查方法 压缩机的电机，直接与压缩机装配在一起，并且密封安装在钢壳内。电机有两组绕组：一组是启动绕组，另一组是运行绕组。两组绕组在内部连接，形成一个共用接头。每组绕组均有一根导线引出。然后，这三个导线连接在玻璃绝缘密封的端子上，延伸到压缩机机壳外。 这三根引线端子组成一个三角形状，分别是：启动端（S）、共用端（C）、运行端（M）。 1）检测压缩机每一组绕组的电阻。 a.拔下电源线； b.从压缩机上拆除继电器； c.测量每一绕组的电阻。 ---启动端（S）和运行端（M）之间的阻值最...
