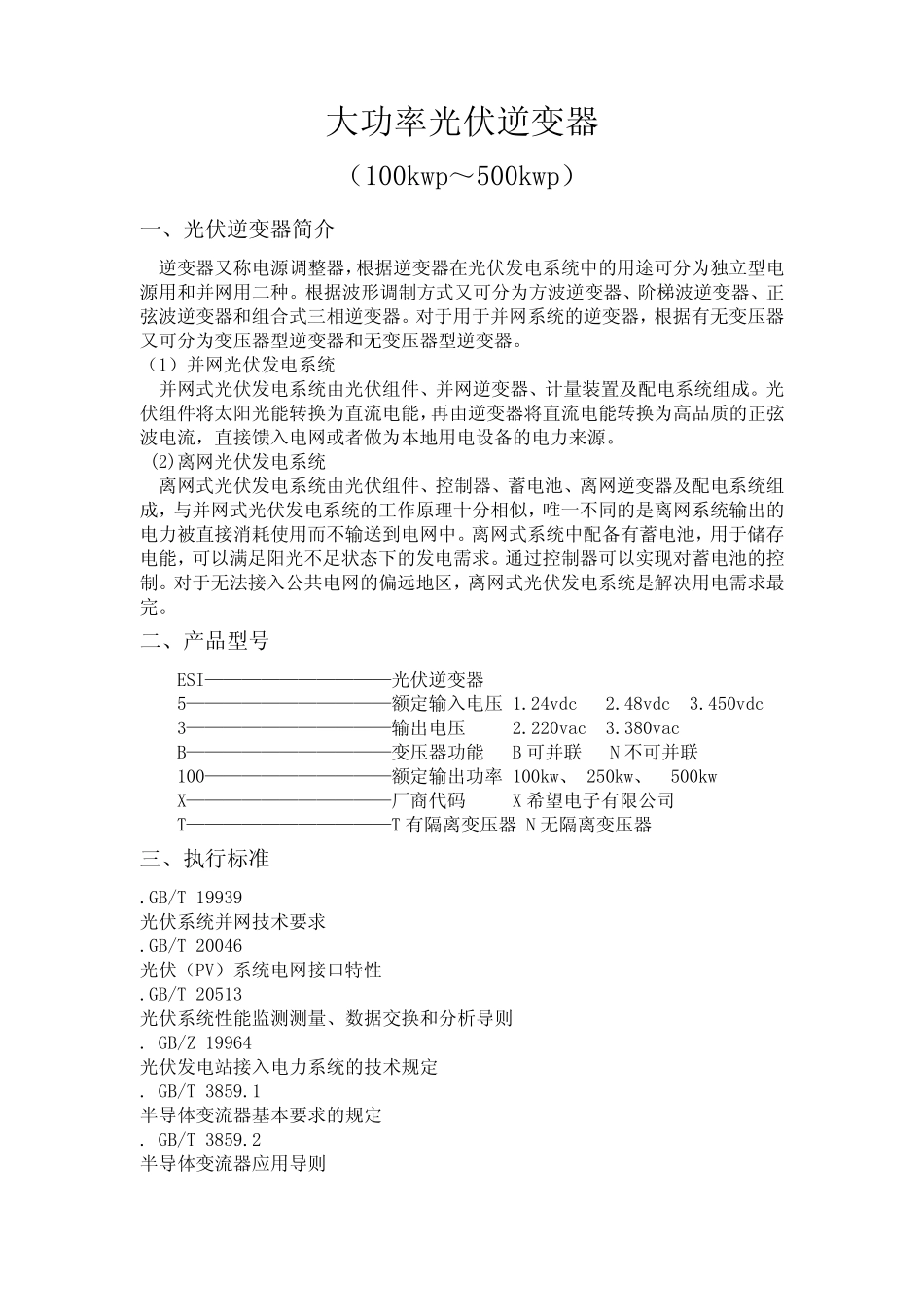

大功率光伏逆变器 （100kwp～500kwp） 一、光伏逆变器简介 逆变器又称电源调整器，根据逆变器在光伏发电系统中的用途可分为独立型电源用和并网用二种。根据波形调制方式又可分为方波逆变器、阶梯波逆变器、正弦波逆变器和组合式三相逆变器。对于用于并网系统的逆变器，根据有无变压器又可分为变压器型逆变器和无变压器型逆变器。 （1）并网光伏发电系统 并网式光伏发电系统由光伏组件、并网逆变器、计量装置及配电系统组成。光 伏组件将太阳光能转换为直流电能，再由逆变器将直流电能转换为高品质的正弦波电流，直接馈入电网或者做为本地用电设备的电力来源。 (2)离网光伏发电系统 离网式光伏发电系统由光伏组件、控制器、蓄电池、离网逆变器及配电系统组 成，与并网式光伏发电系统的工作原理十分相似，唯一不同的是离网系统输出的电力被直接消耗使用而不输送到电网中。离网式系统中配备有蓄电池，用于储存电能，可以满足阳光不足状态下的发电需求。通过控制器可以实现对蓄电池的控制。对于无法接入公共电网的偏远地区，离网式光伏发电系统是解决用电需求最完。 二、产品型号 ESI— — — — — — — — — — 光伏逆变器 5— — — — — — — — — — — 额定输入电压 1.24vdc 2.48vdc 3.450vdc 3— — — — — — — — — — — 输出电压 2.220vac 3.380vac B— — — — — — — — — — — 变压器功能 B 可并联 N 不可并联 100— — — — — — — — — — 额定输出功率 100kw、 250kw、 500kw X— — — — — — — — — — — 厂商代码 X 希望电子有限公司 T— — — — — — — — — — — T 有隔离变压器 N 无隔离变压器 三、执行标准 .GB/T 19939 光伏系统并网技术要求 .GB/T 20046 光伏（PV）系统电网接口特性 .GB/T 20513 光伏系统性能监测测量、数据交换和分析导则 . GB/Z 19964 光伏发电站接入电力系统的技术规定 . GB/T 3859.1 半导体变流器基本要求的规定 . GB/T 3859.2 半导体变流器应用导则 . GB 17625.2 电磁兼容限值对额定电流不大于 16A 的设备在低 压供电系统中产生的电压波动和闪烁的限制 . GB/Z 17625.3 电磁兼容限值对额定电流大于 16A 的设备在低压 供电系统中产生的电压波动和闪烁的限制 . GB/T 17626.2 电磁兼容试验和测量技术静电放电抗扰度试...
