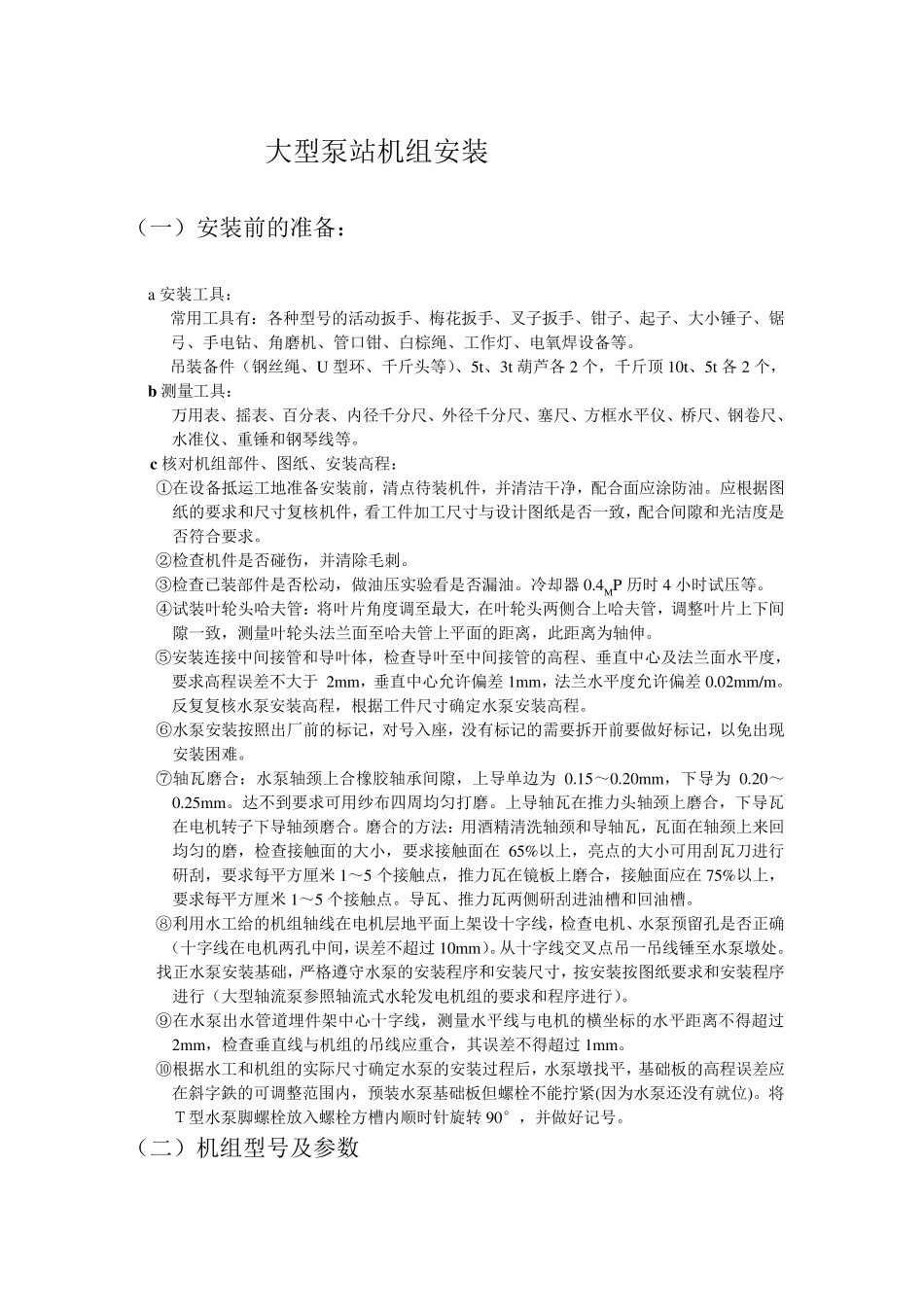

大型泵站机组安装

大型泵站机组安装 （一）安装前的准备： a 安装工具： 常用工具有：各种型号的活动扳手、梅花扳手、叉子扳手、钳子、起子、大小锤子、锯弓、手电钻、角磨机、管口钳、白棕绳、工作灯、电氧焊设备等。 吊装备件（钢丝绳、U 型环、千斤头等）、5t、3t葫芦各 2 个，千斤顶 10t、5t各 2 个， b 测量工具： 万用表、摇表、百分表、内径千分尺、外径千分尺、塞尺、方框水平仪、桥尺、钢卷尺、水准仪、重锤和钢琴线等。 c核对机组部件、图纸、安装高程： ①在设备抵运工地准备安装前，清点待装机件，并清洁干净，配合面应涂防油。应根据图纸的要求和尺寸复核机件，看工件加工尺寸与设计图纸是否一致，配合间隙和光洁度是否符合要求。 ②检查机件是否碰伤，并清除毛刺。 ③检查已装部件是否松动，做油压实验看是否漏油。冷却器0.4MP 历时4 小时试压等。 ④试装叶轮头哈夫管：将叶片角度调至最大，在叶轮头两侧合上哈夫管，调整叶片上下间隙一致，测量叶轮头法兰面至哈夫管上平面的距离，此距离为轴伸。 ⑤安装连接中间接管和导叶体，检查导叶至中间接管的高程、垂直中心及法兰面水平度，要求高程误差不大于 2mm，垂直中心允许偏差1mm，法兰水平度允许偏差0.02mm/m。反复复核水泵安装高程，根据工件尺寸确定水泵安装高程。 ⑥水泵安装按照出厂前的标记，对号入座，没有标记的需要拆开前要做好标记，以免出现安装困难。 ⑦轴瓦磨合：水泵轴颈上合橡胶轴承间隙，上导单边为0.15～0.20mm，下导为0.20～0.25mm。达不到要求可用纱布四周均匀打磨。上导轴瓦在推力头轴颈上磨合，下导瓦在电机转子下导轴颈磨合。磨合的方法：用酒精清洗轴颈和导轴瓦，瓦面在轴颈上来回均匀的磨，检查接触面的大小，要求接触面在 65%以上，亮点的大小可用刮瓦刀进行硏刮，要求每平方厘米1～5 个接触点，推力瓦在镜板上磨合，接触面应在 75%以上，要求每平方厘米1～5 个接触点。导瓦、推力瓦两侧硏刮进油槽和回油槽。 ⑧利用水工给的机组轴线在电机层地平面上架设十字线，检查电机、水泵预留孔是否正确（十字线在电机两孔中间，误差不超过10mm）。从十字线交叉点吊一吊线锤至水泵墩处。 找正水泵安装基础，严格遵守水泵的安装程序和安装尺寸，按安装按图纸要求和安装程序进行（大型轴流泵参照轴流式水轮发电机组的要求和程序进行）。 ⑨在水泵出水管道埋件架中心十字线，测量水平线与电机的横坐标的水平距离不得超过2mm，检查垂直线与机组的吊线应重...
