大型风力发电实训系统平台产品简介

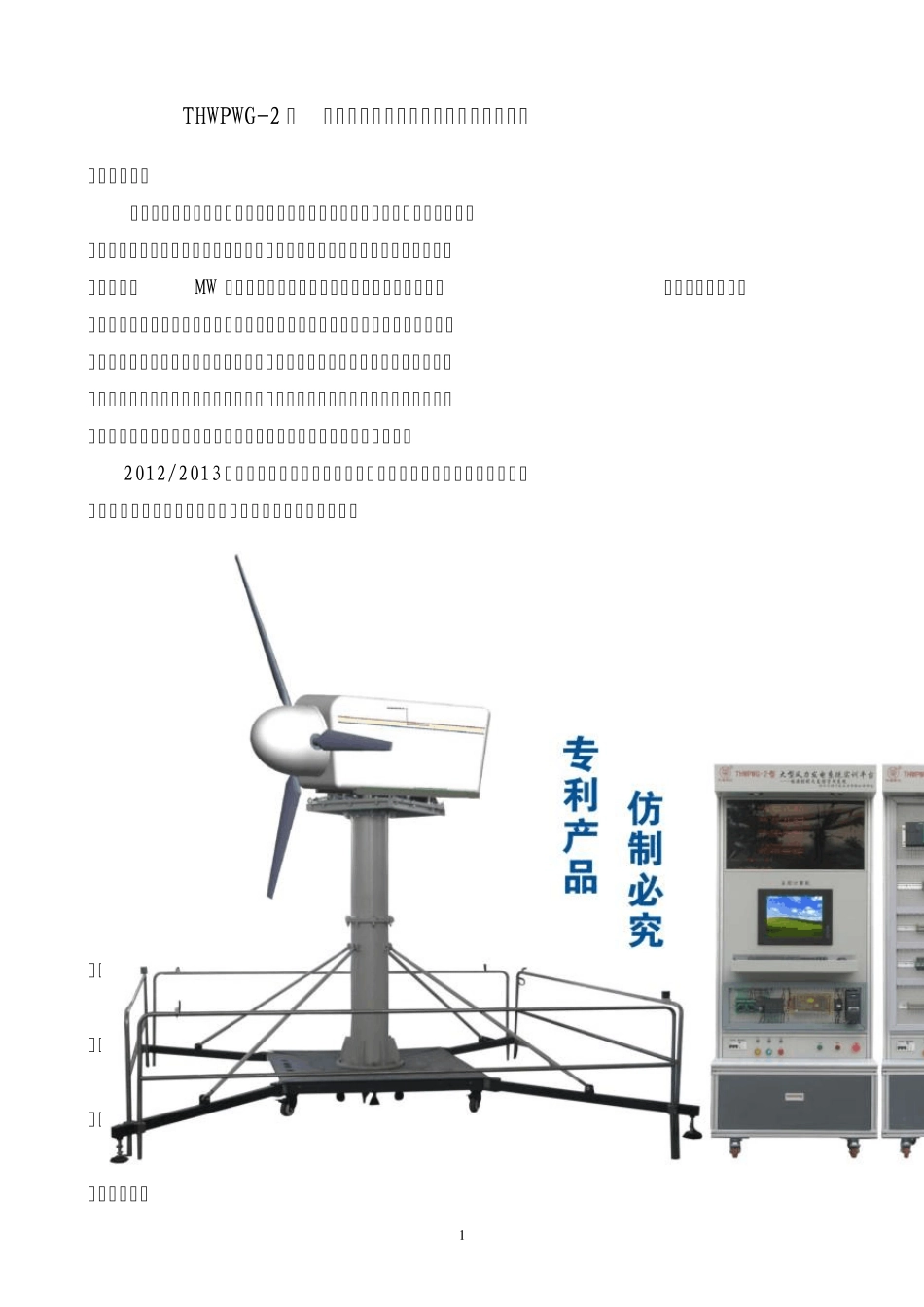

1 THWPWG-2 型 大型风力发电系统实训平台（工程型） 一、产品概述 本实训平台参照兆瓦级风机控制系统设计，具有形象的物理仿真对象，创造了良好的实训环境，包括一套风力发电机模拟对象和四台控制柜，分别是：风机对象模型（MW 级风机结构，可实现主动偏航和独立变桨功能）、能源控制〃监控管理〃气象站、偏航变桨控制系统、能源转换储存控制系统、风能变流器系统。可以实现风机变桨系统、电气系统、偏航系统的控制过程实训和风机的整机运行演示。可用于职业院校学生的风力发电电动变桨偏航装置电气控制操作及电气故障排除、风电并网控制技术培训，也可用于风电检修工技能鉴定培训。 2012/2013 年全国职业院校现代制造及自动化技术教师大赛新能源发电技术比赛“风力发电系统安装与调试”赛项唯一指定竞赛设备 二、产品特点 1.风力发电机组的电变桨、偏航、刹车装置机械结构采用半实物模型，形象生动，电气控制部分元器件采用网孔板安装结构模式，安装方便灵活。 2.对象系统安装有环境模拟系统，可模拟-40℃ -80℃环境温度。发电机和变频器及增速齿轮箱均装有多个温度传感器用于监测温度。 3.装置具有模拟风速风向功能，根据风速大小及风向变化反映变桨、偏航机构工作特点。 2 4.并网逆变控制系统将直流24V 逆变成交流36V、 50Hz（安全电压）， 通过升压变压器升至交流220V、 50Hz,与单相市电相连实现并网发电功能。主控制器采用 TI 公司32 位定点TMS320F2812 芯片，逆变电源的输出功率因数接近于1，输出电流为正弦波。控制策略采用双闭环控制结构，内环为并网电流环，外环为直流电压环。并网同步采用数字锁相技术，锁相精度高，易于实现，同时实现了输出端的功率因数校正控制。 5.能源转换储存控制系统完成电量测量、最大功率跟踪、储能和蓄电池管理等功能。最大功率跟踪 微处理器采用51 系列单片机，具有通用性和在线下载功能，方便用户编程调试，硬件完全开放，用户可以编写不同的MPPT 算法实现最大功率跟踪，并将调节参数发送给PWM 驱动模块进行调节。PWM 驱动CPU 采用PIC系列单片机，接收调节参数并输出不同占空比的PWM 信号，控制主电路，实现功率调节。智能充放电控制器可以根据蓄电池电压高低，调节充电状态和电流的大小，保护蓄电池过充或过放，延长蓄电池使用寿命。 6.对象系统可以根据实训要求调解高度（二段式安装），底座可折叠（缩放范围土700mm），方便安装与运输。 7.安装有完善的安全装置，外围...
