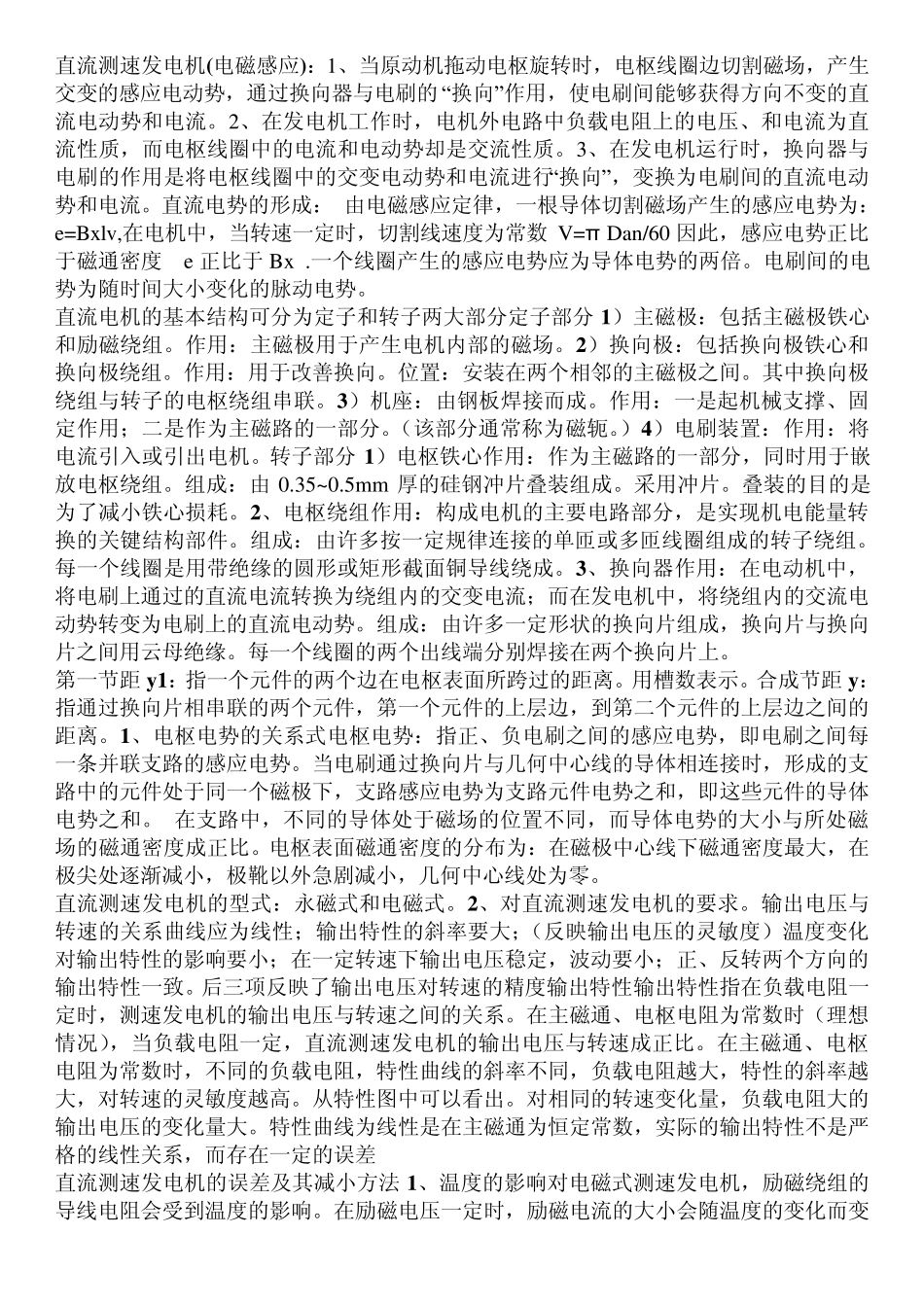

直流测速发电机(电磁感应)：1、当原动机拖动电枢旋转时，电枢线圈边切割磁场，产生交变的感应电动势，通过换向器与电刷的 “换向”作用，使电刷间能够获得方向不变的直流电动势和电流。2、在发电机工作时，电机外电路中负载电阻上的电压、和电流为直流性质，而电枢线圈中的电流和电动势却是交流性质。3、在发电机运行时，换向器与电刷的作用是将电枢线圈中的交变电动势和电流进行“换向”，变换为电刷间的直流电动势和电流。直流电势的形成： 由电磁感应定律，一根导体切割磁场产生的感应电势为：e=Bxlv,在电机中，当转速一定时，切割线速度为常数 V=π Dan/60 因此，感应电势正比于磁通密度 e 正比于 Bx .一个线圈产生的感应电势应为导体电势的两倍。电刷间的电势为随时间大小变化的脉动电势。 直流电机的基本结构可分为定子和转子两大部分定子部分 1 ）主磁极：包括主磁极铁心和励磁绕组。作用：主磁极用于产生电机内部的磁场。2 ）换向极：包括换向极铁心和换向极绕组。作用：用于改善换向。位置：安装在两个相邻的主磁极之间。其中换向极绕组与转子的电枢绕组串联。3 ）机座：由钢板焊接而成。作用：一是起机械支撑、固定作用；二是作为主磁路的一部分。（该部分通常称为磁轭。）4 ）电刷装置：作用：将电流引入或引出电机。转子部分 1 ）电枢铁心作用：作为主磁路的一部分，同时用于嵌放电枢绕组。组成：由 0.35~0.5mm 厚的硅钢冲片叠装组成。采用冲片。叠装的目的是为了减小铁心损耗。2 、电枢绕组作用：构成电机的主要电路部分，是实现机电能量转换的关键结构部件。组成：由许多按一定规律连接的单匝或多匝线圈组成的转子绕组。每一个线圈是用带绝缘的圆形或矩形截面铜导线绕成。3 、换向器作用：在电动机中，将电刷上通过的直流电流转换为绕组内的交变电流；而在发电机中，将绕组内的交流电动势转变为电刷上的直流电动势。组成：由许多一定形状的换向片组成，换向片与换向片之间用云母绝缘。每一个线圈的两个出线端分别焊接在两个换向片上。 第一节距 y 1 ：指一个元件的两个边在电枢表面所跨过的距离。用槽数表示。合成节距 y ：指通过换向片相串联的两个元件，第一个元件的上层边，到第二个元件的上层边之间的距离。1 、电枢电势的关系式电枢电势：指正、负电刷之间的感应电势，即电刷之间每一条并联支路的感应电势。当电刷通过换向片与几何中心线的导体相连接时，形成的支路中的元件处于同一个磁极下，支路...
