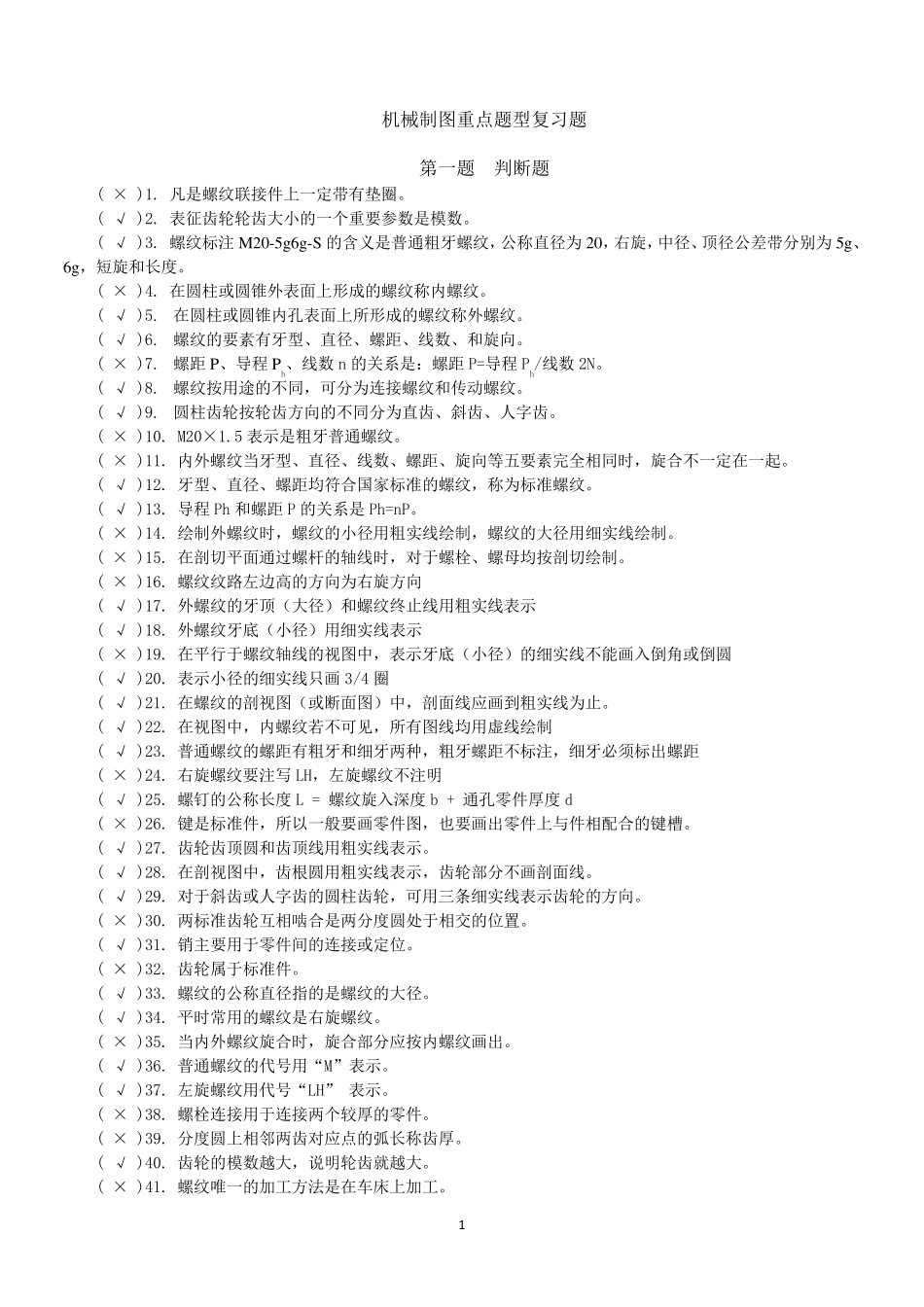

1 机械制图重点题型复习题 第一题 判断题 ( × )1. 凡是螺纹联接件上一定带有垫圈。 ( √ )2. 表征齿轮轮齿大小的一个重要参数是模数。 ( √ )3. 螺纹标注 M20-5g6g-S 的含义是普通粗牙螺纹，公称直径为 20，右旋，中径、顶径公差带分别为 5g、6g，短旋和长度。 ( × )4. 在圆柱或圆锥外表面上形成的螺纹称内螺纹。 ( √ )5. 在圆柱或圆锥内孔表面上所形成的螺纹称外螺纹。 ( √ )6. 螺纹的要素有牙型、直径、螺距、线数、和旋向。 ( × )7. 螺距 P、导程 Ph、线数 n 的关系是：螺距 P=导程 Ph/线数 2N。 ( √ )8. 螺纹按用途的不同，可分为连接螺纹和传动螺纹。 ( √ )9. 圆柱齿轮按轮齿方向的不同分为直齿、斜齿、人字齿。 ( × )10. M20×1.5 表示是粗牙普通螺纹。 ( × )11. 内外螺纹当牙型、直径、线数、螺距、旋向等五要素完全相同时，旋合不一定在一起。 ( √ )12. 牙型、直径、螺距均符合国家标准的螺纹，称为标准螺纹。 ( √ )13. 导程 Ph 和螺距 P 的关系是 Ph=nP。 ( × )14. 绘制外螺纹时，螺纹的小径用粗实线绘制，螺纹的大径用细实线绘制。 ( × )15. 在剖切平面通过螺杆的轴线时，对于螺栓、螺母均按剖切绘制。 ( × )16. 螺纹纹路左边高的方向为右旋方向 ( √ )17. 外螺纹的牙顶（大径）和螺纹终止线用粗实线表示 ( √ )18. 外螺纹牙底（小径）用细实线表示 ( × )19. 在平行于螺纹轴线的视图中，表示牙底（小径）的细实线不能画入倒角或倒圆 ( √ )20. 表示小径的细实线只画3/4 圈 ( √ )21. 在螺纹的剖视图（或断面图）中，剖面线应画到粗实线为止。 ( √ )22. 在视图中，内螺纹若不可见，所有图线均用虚线绘制 ( √ )23. 普通螺纹的螺距有粗牙和细牙两种，粗牙螺距不标注，细牙必须标出螺距 ( × )24. 右旋螺纹要注写LH，左旋螺纹不注明 ( √ )25. 螺钉的公称长度 L = 螺纹旋入深 度 b + 通孔零 件厚 度 d ( × )26. 键 是标准件，所以 一般 要画零 件图，也 要画出零 件上与 件相配 合的键 槽 。 ( √ )27. 齿轮齿顶圆和齿顶线用粗实线表示。 ( √ )28. 在剖视图中，齿根 圆用粗实线表示，齿轮部 分不画剖面线。 ( √ )29. 对于斜齿或人字齿的圆柱齿轮，可用三 条 细实线表示齿轮的方向。 ( × )30. 两标准齿轮互 相啮 合是两分度圆处 于相交 的...
