(完整版)桥梁支架计算说明书

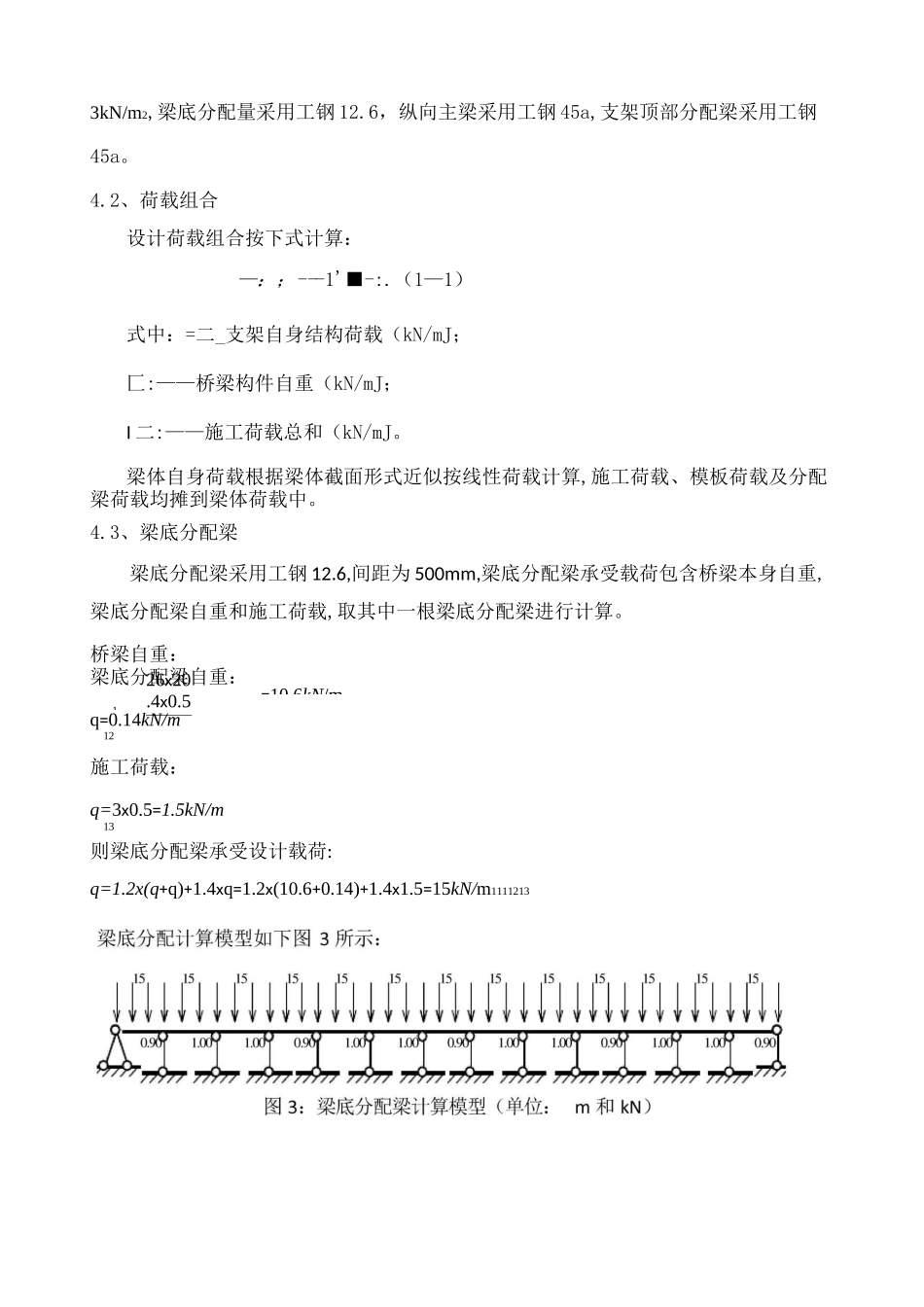

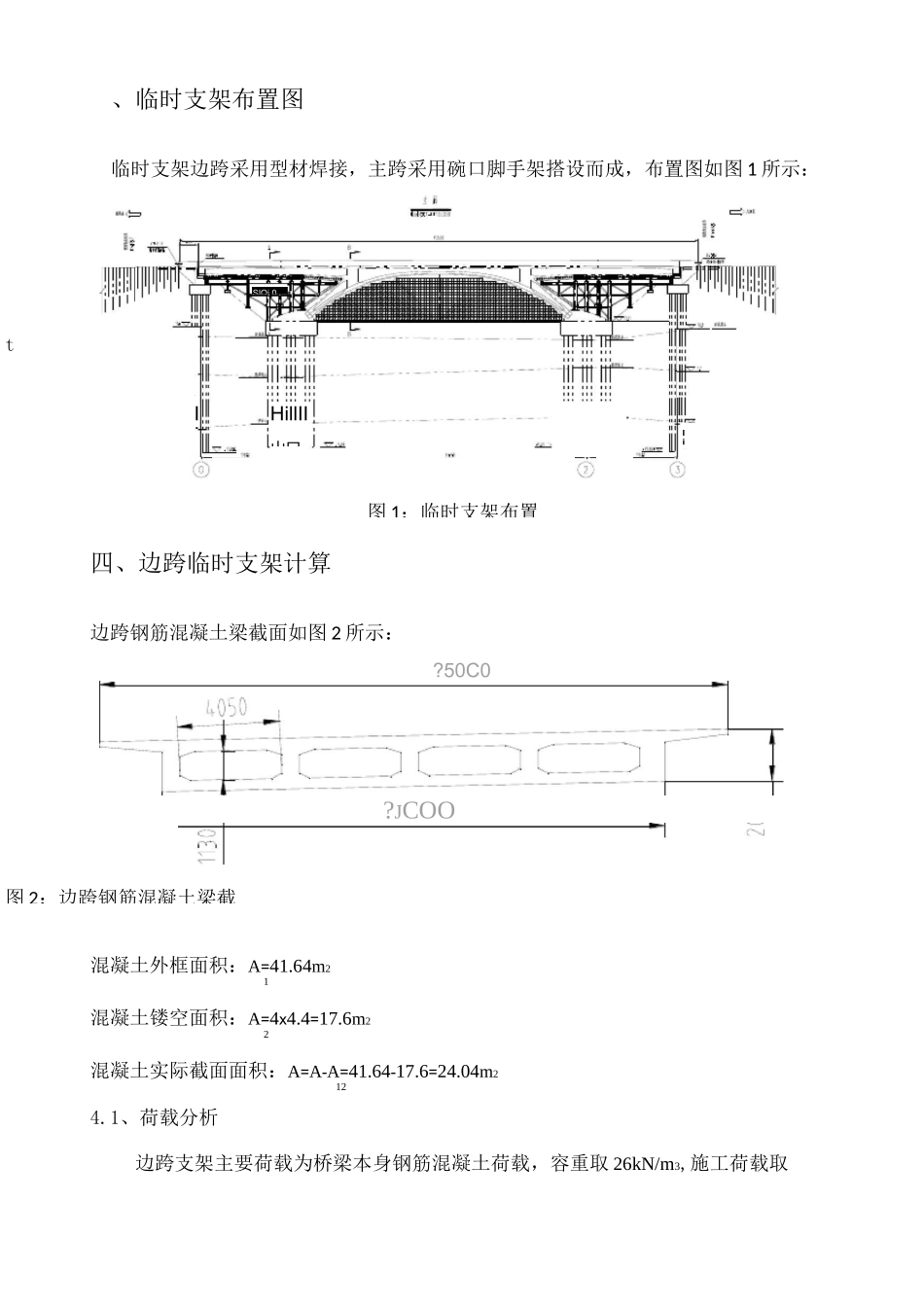

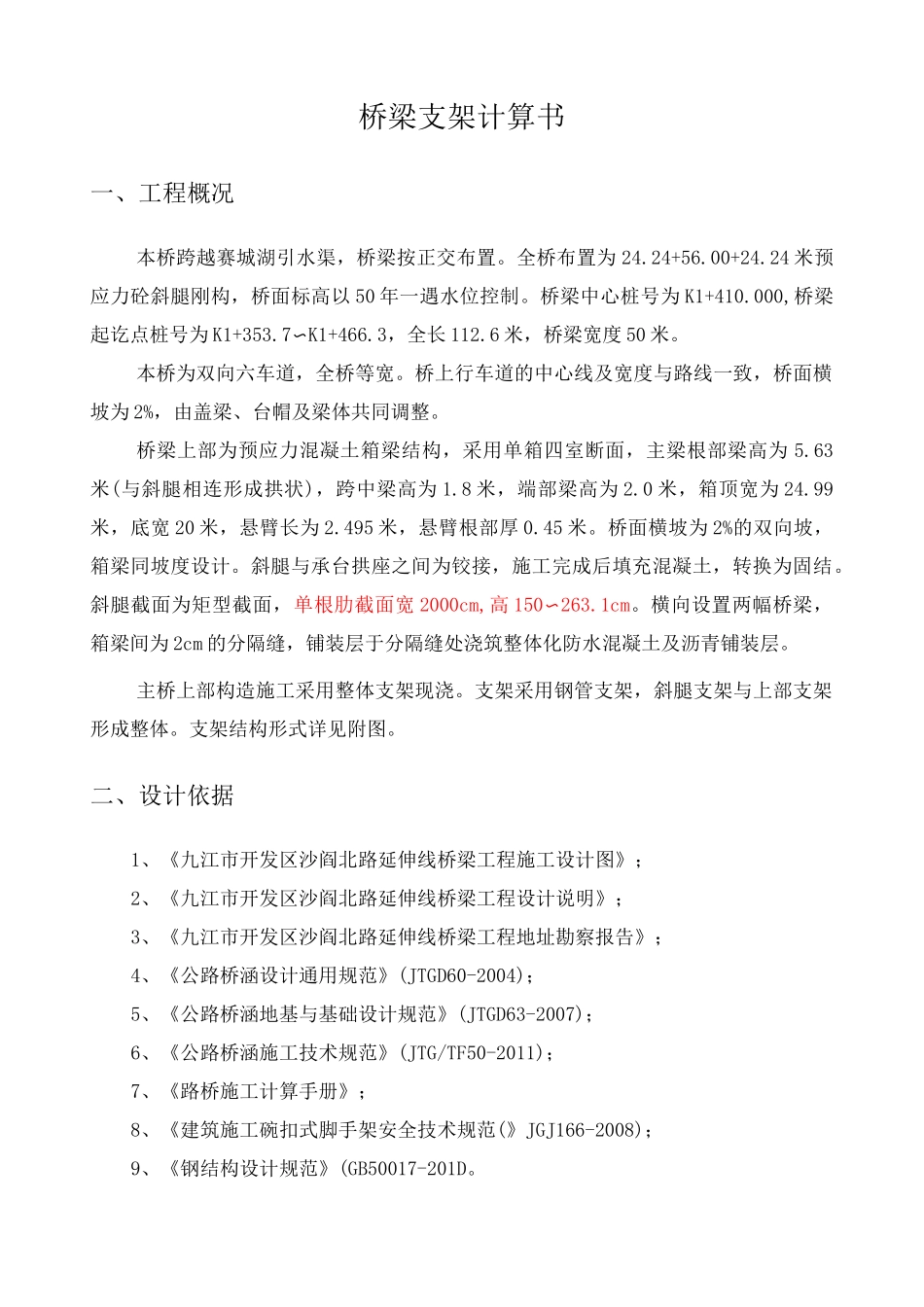

桥梁支架计算书一、工程概况本桥跨越赛城湖引水渠，桥梁按正交布置。全桥布置为 24.24+56.00+24.24 米预应力砼斜腿刚构，桥面标高以 50 年一遇水位控制。桥梁中心桩号为 K1+410.000,桥梁起讫点桩号为 K1+353.7〜K1+466.3，全长 112.6 米，桥梁宽度 50 米。本桥为双向六车道，全桥等宽。桥上行车道的中心线及宽度与路线一致，桥面横坡为 2%，由盖梁、台帽及梁体共同调整。桥梁上部为预应力混凝土箱梁结构，采用单箱四室断面，主梁根部梁高为 5.63米(与斜腿相连形成拱状)，跨中梁高为 1.8 米，端部梁高为 2.0 米，箱顶宽为 24.99米，底宽 20 米，悬臂长为 2.495 米，悬臂根部厚 0.45 米。桥面横坡为 2%的双向坡，箱梁同坡度设计。斜腿与承台拱座之间为铰接，施工完成后填充混凝土，转换为固结。斜腿截面为矩型截面，单根肋截面宽 2000cm,高 150〜263.1cm。横向设置两幅桥梁，箱梁间为 2cm 的分隔缝，铺装层于分隔缝处浇筑整体化防水混凝土及沥青铺装层。主桥上部构造施工采用整体支架现浇。支架采用钢管支架，斜腿支架与上部支架形成整体。支架结构形式详见附图。二、设计依据1、《九江市开发区沙阎北路延伸线桥梁工程施工设计图》；2、《九江市开发区沙阎北路延伸线桥梁工程设计说明》；3、《九江市开发区沙阎北路延伸线桥梁工程地址勘察报告》；4、《公路桥涵设计通用规范》(JTGD60-2004)；5、《公路桥涵地基与基础设计规范》(JTGD63-2007)；6、《公路桥涵施工技术规范》(JTG/TF50-2011)；7、《路桥施工计算手册》；8、《建筑施工碗扣式脚手架安全技术规范(》JGJ166-2008)；9、《钢结构设计规范》(GB50017-201D。1 1Il111111111m1111-IIIL 」、临时支架布置图临时支架边跨采用型材焊接，主跨采用碗口脚手架搭设而成，布置图如图 1 所示：四、边跨临时支架计算边跨钢筋混凝土梁截面如图 2 所示：?50C0?JCOO混凝土外框面积：A=41.64m21混凝土镂空面积：A=4x4.4=17.6m22混凝土实际截面面积：A=A-A=41.64-17.6=24.04m2124.1、荷载分析边跨支架主要荷载为桥梁本身钢筋混凝土荷载，容重取 26kN/m3,施工荷载取HillIISlQi.0tI图 1：临时支架布置lir山口II图 2：边跨钢筋混凝土梁截126x20.4x0.5=10.6kN/m3kN/m2,梁底分配量采用工钢 12.6，纵向主梁采用工钢 45a,支架顶部分配梁采用工钢45a。4.2、荷载组合设计荷载组合按下式计算：—：；---1'■-:.（1—1）式中：=二_支架自身结构荷载（kN/mJ；匚:——桥梁构件自重（...
