50m预制T梁架设方案

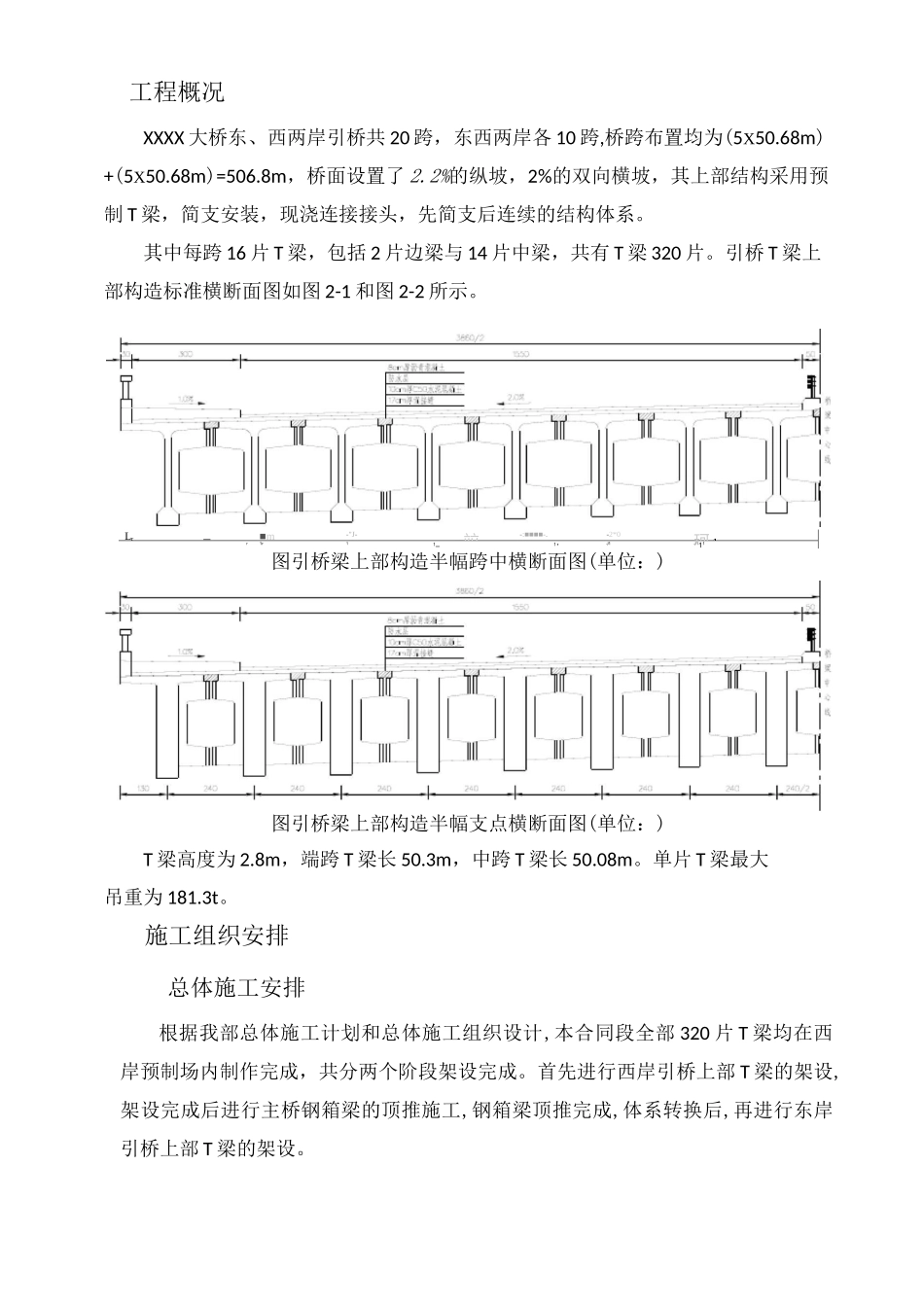

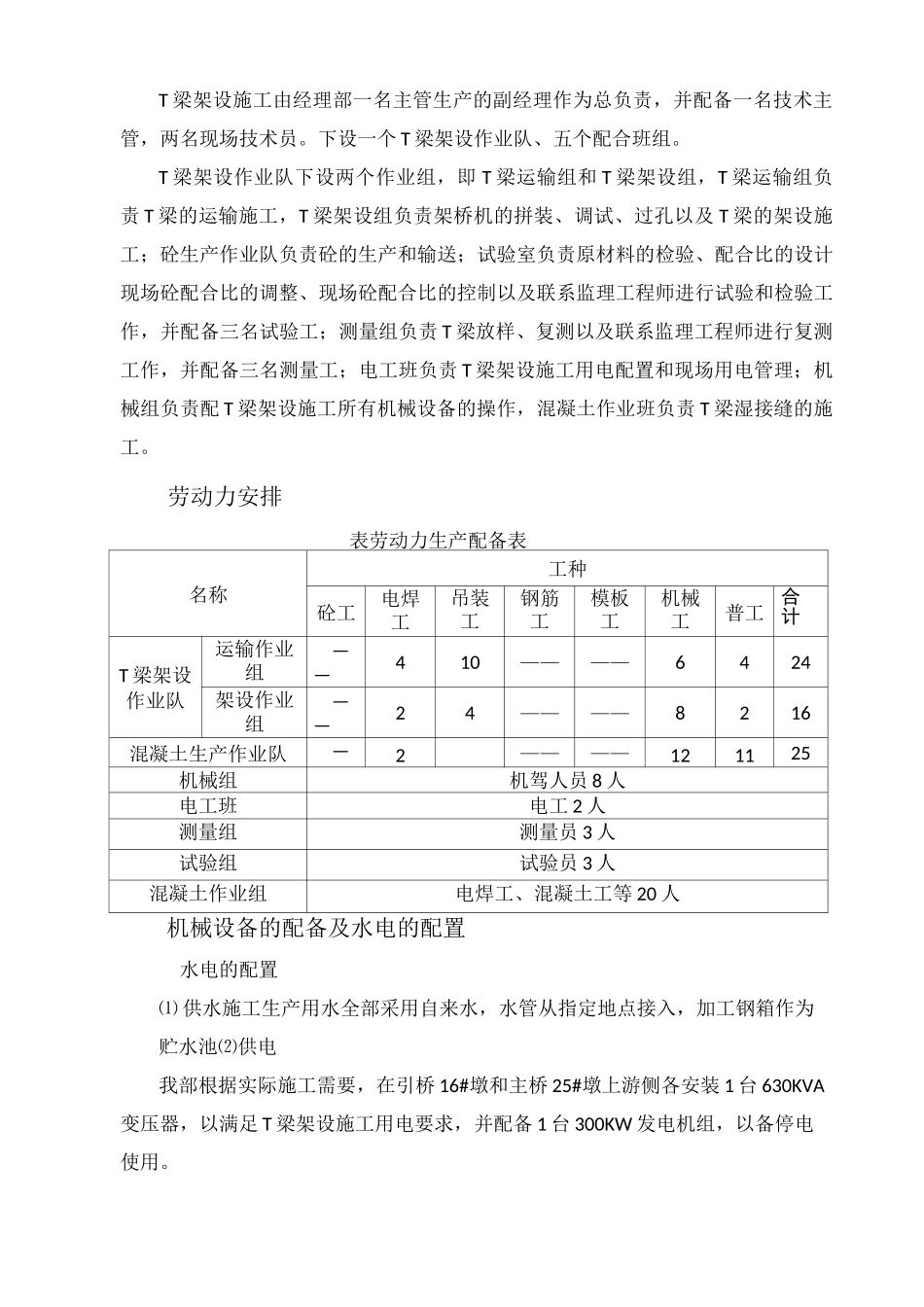

XXXXXXXX 大桥引桥上部 T 梁架设施工技术方案编制说明编制范围XXXX 大桥东、西两岸引桥(14#〜23#墩、26#〜35#墩)上部 T 梁架设、连接接头的施工以及相关临时工程施工。编制依据(1) 《XXXXXXXX 大桥施工招标文件》；(2) 《XXXXXXXX 大桥施工合同文件》；(3) 《XXXX 大桥工程第 2 合同两阶段施工图设计》；⑷ 纟 XXXX 大桥施工图技术交底要点说明》⑸ 纟 XXXX 大桥工程地质勘察报告》；⑹《城市桥梁工程施工与质量验收规范》(CJJ2-2008)；⑺《公路工程技术标准》(JTGB01-2004)；⑻《公路桥涵施工技术规范》(JTG/TF50-2011)；⑼《公路桥涵地基与基础设计规范》(JTJD63-2007)；⑽ 国家、行业相关标准。编制原则⑴ 依据相关的施工技术，编制最优的、最具可行性的施工方案，同时确保方案满足 XXXX 大桥施工招标文件、设计图纸及相关规范要求；2 施工方案力求采用先进、可靠的工艺、材料、设备、达到技术先进，力求工艺成熟，具有可操作性；⑶ 保证施工质量和确保计划工期如期完成；⑷ 通过快捷的工艺、合理有效的资源组织，力求缩短工期，为桥梁的施工提供有力保障；⑸ 充分利用企业及社会现有设备、资源合理安排施工进度；⑹ 高度重视环保、施工安全问题。工程概况XXXX 大桥东、西两岸引桥共 20 跨，东西两岸各 10 跨,桥跨布置均为(5X50.68m)+(5X50.68m)=506.8m，桥面设置了 2.2%的纵坡，2%的双向横坡，其上部结构采用预制 T 梁，简支安装，现浇连接接头，先简支后连续的结构体系。其中每跨 16 片 T 梁，包括 2 片边梁与 14 片中梁，共有 T 梁 320 片。引桥 T 梁上部构造标准横断面图如图 2-1 和图 2-2 所示。Lr.■-.■m-"J--竝.-:■■■■-.-2*0珂 1r1r11-1'J1J111图引桥梁上部构造半幅跨中横断面图(单位：)图引桥梁上部构造半幅支点横断面图(单位：)T 梁高度为 2.8m，端跨 T 梁长 50.3m，中跨 T 梁长 50.08m。单片 T 梁最大吊重为 181.3t。施工组织安排总体施工安排根据我部总体施工计划和总体施工组织设计,本合同段全部 320 片 T 梁均在西岸预制场内制作完成，共分两个阶段架设完成。首先进行西岸引桥上部 T 梁的架设,架设完成后进行主桥钢箱梁的顶推施工,钢箱梁顶推完成,体系转换后,再进行东岸引桥上部 T 梁的架设。T 梁架设施工由经理部一名主管生产的副经理作为总负责，并配备一名技术主管，两名现场技术员。下设一个 T 梁架设作业队、五个配合班组。T 梁架设作...
