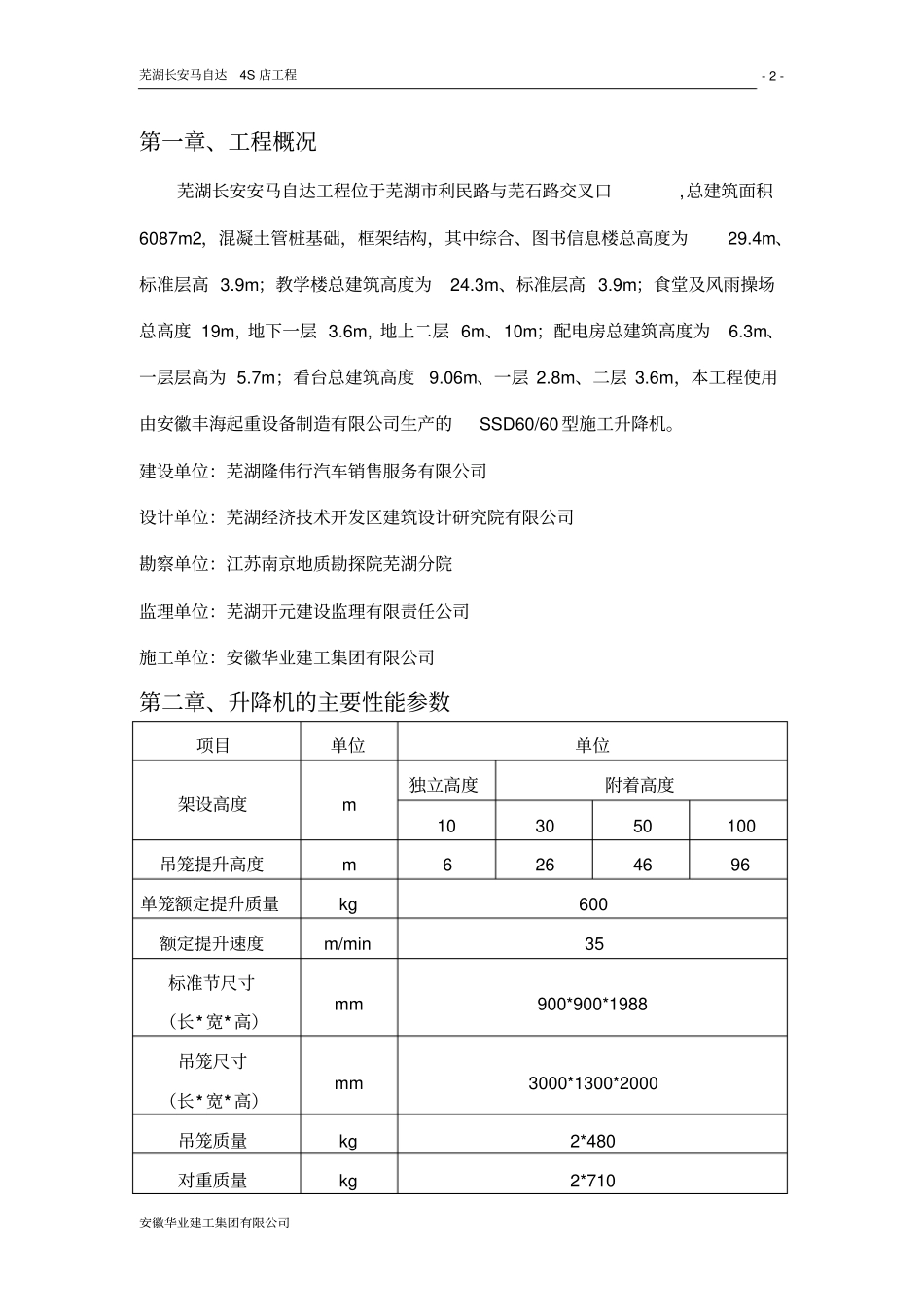

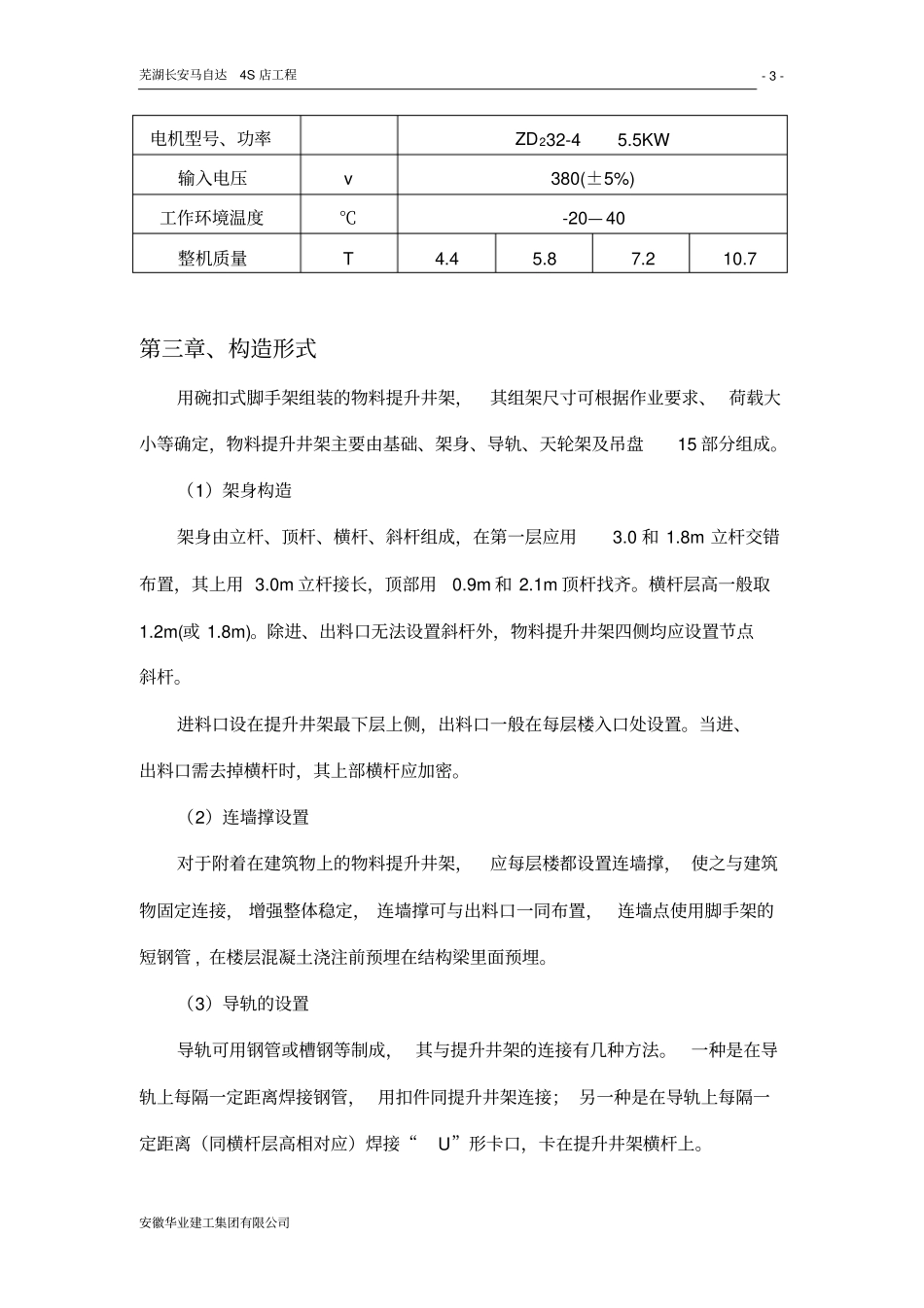

芜湖长安马自达4S 店工程安徽华业建工集团有限公司- 1 - 芜湖长安马自达 4S店工程物料提升机专项施工方案编制单位：安徽华业建工集团有限公司编制日期：二 o 一一年十一月二十五日芜湖长安马自达4S 店工程安徽华业建工集团有限公司- 2 - 第一章、工程概况芜湖长安安马自达工程位于芜湖市利民路与芜石路交叉口,总建筑面积6087m2，混凝土管桩基础，框架结构，其中综合、图书信息楼总高度为29.4m、标准层高 3.9m；教学楼总建筑高度为24.3m、标准层高 3.9m；食堂及风雨操场总高度 19m, 地下一层 3.6m, 地上二层 6m、10m；配电房总建筑高度为6.3m、一层层高为 5.7m；看台总建筑高度9.06m、一层 2.8m、二层 3.6m，本工程使用由安徽丰海起重设备制造有限公司生产的SSD60/60 型施工升降机。建设单位：芜湖隆伟行汽车销售服务有限公司设计单位：芜湖经济技术开发区建筑设计研究院有限公司勘察单位：江苏南京地质勘探院芜湖分院监理单位：芜湖开元建设监理有限责任公司施工单位：安徽华业建工集团有限公司第二章、升降机的主要性能参数项目单位单位架设高度m 独立高度附着高度10 30 50 100 吊笼提升高度m 6 26 46 96 单笼额定提升质量kg 600 额定提升速度m/min 35 标准节尺寸（长* 宽* 高）mm 900*900*1988 吊笼尺寸（长* 宽* 高）mm 3000*1300*2000 吊笼质量kg 2*480 对重质量kg 2*710 芜湖长安马自达4S 店工程安徽华业建工集团有限公司- 3 - 电机型号、功率ZD232-4 5.5KW 输入电压v 380(±5%) 工作环境温度℃-20— 40 整机质量T 4.4 5.8 7.2 10.7 第三章、构造形式用碗扣式脚手架组装的物料提升井架，其组架尺寸可根据作业要求、 荷载大小等确定，物料提升井架主要由基础、架身、导轨、天轮架及吊盘15 部分组成。（1）架身构造架身由立杆、顶杆、横杆、斜杆组成，在第一层应用3.0 和 1.8m 立杆交错布置，其上用 3.0m 立杆接长，顶部用0.9m 和 2.1m 顶杆找齐。横杆层高一般取1.2m(或 1.8m)。除进、出料口无法设置斜杆外，物料提升井架四侧均应设置节点斜杆。进料口设在提升井架最下层上侧，出料口一般在每层楼入口处设置。当进、出料口需去掉横杆时，其上部横杆应加密。（2）连墙撑设置对于附着在建筑物上的物料提升井架，应每层楼都设置连墙撑， 使之与建筑物固定连接， 增强整体稳定， 连墙撑可与出料口一同布置，连墙点使用脚手架的短钢管 , 在楼层混凝土浇注前预埋在结...
