物理欧姆定律计算题专题训练经典、全面、附答案36221

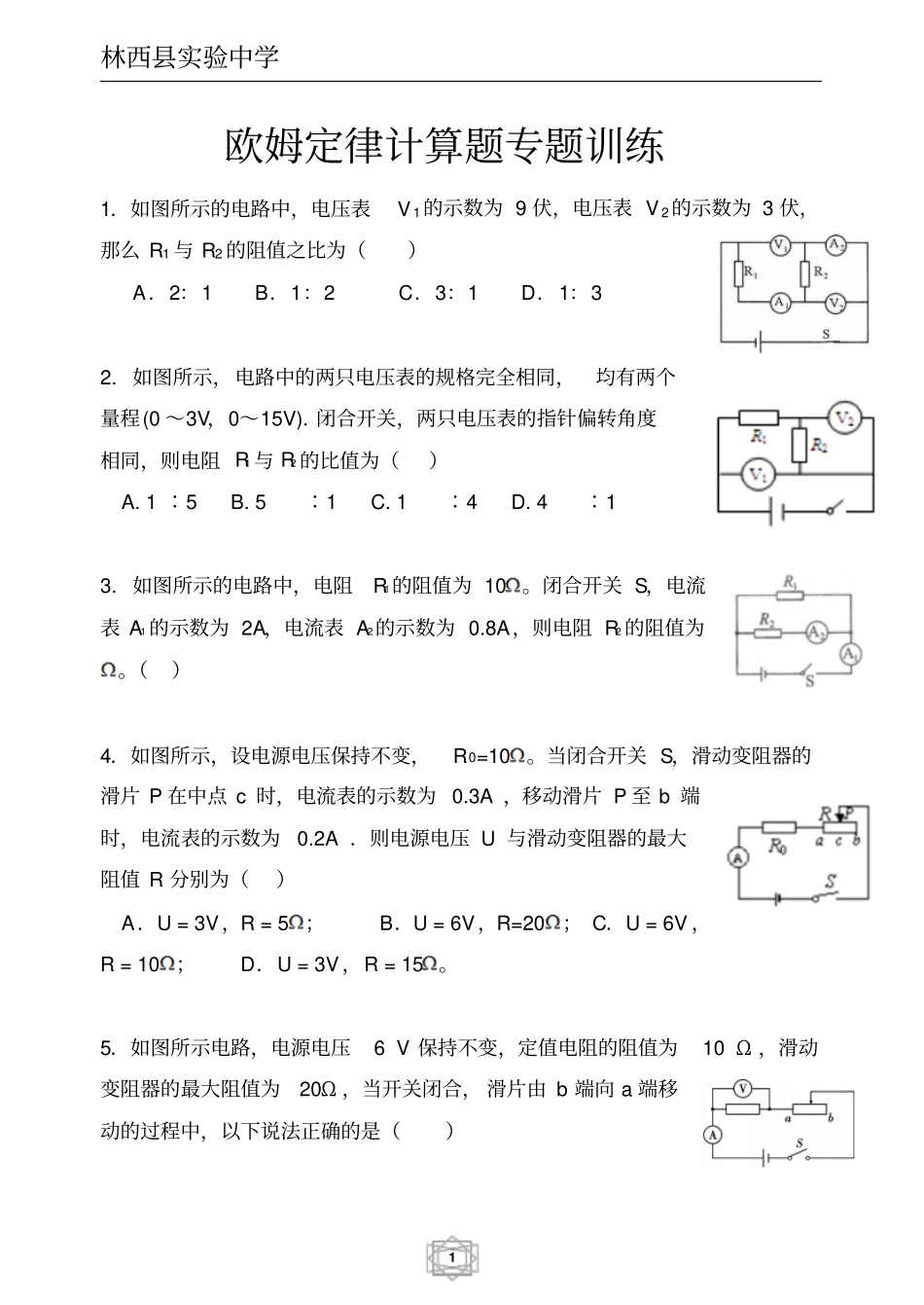

林西县实验中学1 欧姆定律计算题专题训练1．如图所示的电路中，电压表V 1的示数为 9 伏，电压表 V 2的示数为 3 伏，那么 R1 与 R2 的阻值之比为（）A．2：1 B．1：2 C．3：1 D．1：3 2. 如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0 ～3V，0～15V). 闭合开关，两只电压表的指针偏转角度相同，则电阻 R1 与 R2 的比值为（）A. 1 ∶5 B. 5∶1 C. 1∶4 D. 4∶1 3. 如图所示的电路中，电阻R1的阻值为 10 。闭合开关 S，电流表 A1 的示数为 2A，电流表 A2的示数为 0.8A，则电阻 R2 的阻值为。（）4．如图所示，设电源电压保持不变，R0=10。当闭合开关 S，滑动变阻器的滑片 P 在中点 c 时，电流表的示数为 0.3A ，移动滑片 P 至 b 端时，电流表的示数为0.2A ．则电源电压 U 与滑动变阻器的最大阻值 R 分别为（）A．U = 3V，R = 5；B．U = 6V，R=20； C．U = 6V ，R = 10；D．U = 3V，R = 15 。5．如图所示电路，电源电压6 V 保持不变，定值电阻的阻值为10 Ω ，滑动变阻器的最大阻值为20Ω ，当开关闭合， 滑片由 b 端向 a 端移动的过程中，以下说法正确的是（）林西县实验中学2 A．当滑片移到 a 端时，电流表示数为0．2 AB．当滑片移到中点时，电压表示数为2 V C．电压表示数与电流表示数的比值不变D．电压表的示数减少6．如图所示的电路中， R1 的阻值为 10Ω ，只闭合开关 S1时电流表的示数为0．3A，再闭合开关 S2 后，电流表的示数为 0．45A，则 R2 的阻值为 _______Ω7．如图所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω ，当只闭合开关 S1，滑片 P 置于最左端 a 时，电流表示数为 0.2A；当开关 S1．S2 均闭合，滑片 P 置于最右端 b 时，电流表示数为0.6A，则定值电阻 R1=______Ω ，电源电压U=______ V。8．两定值电阻甲．乙中的电流与电压关系如图所示，现在将甲和乙串联后接在电压为 3V 的电源两端，下列分析正确的是：( ) A．甲的电阻值大于乙的电阻值B．甲的电压大于乙的电压C．甲消耗的电功率大于乙消耗的电功率D．甲的电流等于乙的电流9. 在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为 3V，滑动变阻器上标有“ 15Ω1A”字样。在 a、b 间先后接入不同阻值的定值电阻尺，移动滑片P，使电压表示数为 1.5V，读出电流表的示数。当20Ω 的电阻接入 a、b...
